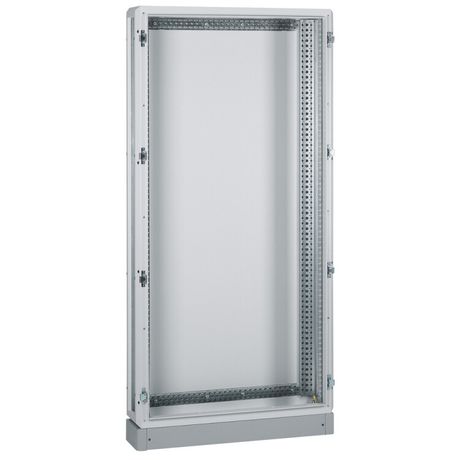

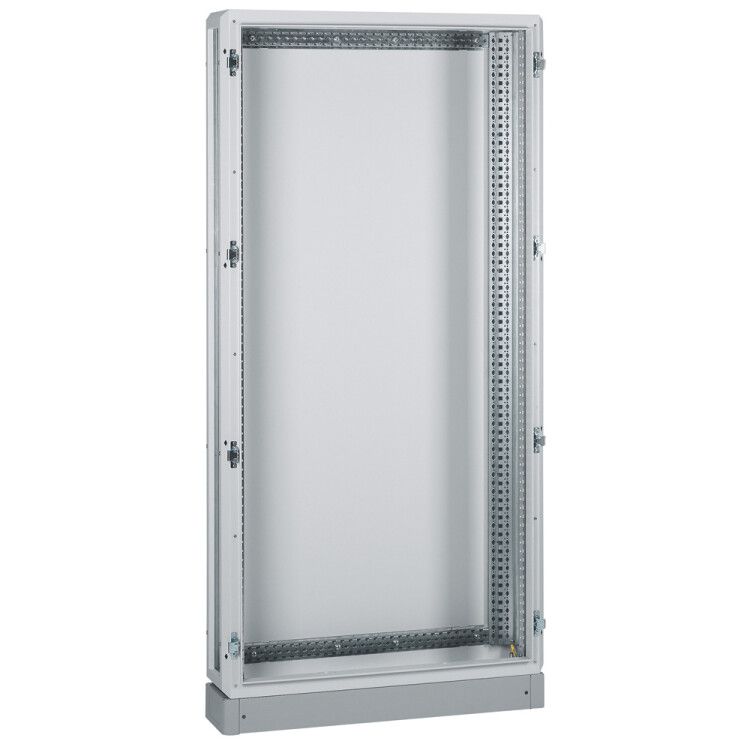

Щит распределительный XL3 800 IP55 1995x950x225 мм Legrand 020459

Щит распределительный XL3 800 IP55 1950x950x225мм от Legrand - это напольная распределительная коробка из стали с защитой IP55 и номинальным током до 800 А, предназначенная для организации централизованного учета и распределения электроэнергии в промышленных объектах. Артикул 020459 соответствует серии XL3 и подходит для установки в условиях УХЛ3.

Назначение и область применения

Щит распределительный XL3 800 IP55 1950x950x225мм используется для приема, распределения и защиты электрической энергии на объектах с высокими требованиями к надежности. Применяется в производственных цехах, на насосных станциях, в системах автоматизации, на конвейерах и других местах, где требуется защищенная точка подключения мощных потребителей. Подходит для установки внутри помещений с умеренной влажностью и температурными колебаниями.

Технические характеристики

• Номинальный ток: 800 А - способен выдерживать нагрузки крупных промышленных устройств
• Напряжение: до 1000 В - рассчитан на работу в сетях среднего и высокого напряжения
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Материал корпуса: сталь с порошковым покрытием - прочный, устойчивый к механическим повреждениям и коррозии
• Габариты: 1950×950×225 мм - компактная глубина позволяет устанавливать щит даже в ограниченном пространстве
• Климатическое исполнение: УХЛ3 - работает при температурах от −25C до +40C, допускает повышенную влажность
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Способ монтажа: напольный - устанавливается на ровной поверхности, не требует крепления к стене
• Количество дверей: одна - обеспечивает доступ ко всем внутренним элементам
• Соединяемый в ряд: да - можно объединить несколько щитов XL3 в одну линию для компактного размещения
• Подходит для метрического монтажа: да - совместим с крепежом и модульными элементами по стандартизированному метрическому шагу
• Цвет: серый - универсальный цвет, не броский, легко сочетается с промышленной инфраструктурой
• Нормативный документ: МЭК EN 60529 - соответствие международным стандартам степени защиты

Совместимость и монтаж

Щит распределительный XL3 800 IP55 1950x950x225мм имеет стандартные отверстия для кабельных вводов и готовые места под DIN-рейки, что упрощает установку коммутационных аппаратов. Поскольку он некомплектный, все внутренние устройства (автоматы, контакторы, шины и т.д.) устанавливаются заказчиком самостоятельно. Для монтажа необходима ровная бетонная или металлическая площадка. Глубина 225 мм позволяет разместить большинство стандартных модулей, но не подходит для громоздких устройств с большой глубиной. Крепление к полу выполняется анкерами через предварительно подготовленные отверстия в основании.

Безопасность и стандарты

Изделие соответствует стандарту МЭК EN 60529, который гарантирует уровень защиты IP55 и безопасность при работе с токоведущими частями. Конструкция исключает случайный доступ к токоведущим элементам при закрытой двери. Ударопрочность IK08 снижает риск повреждения при случайных столкновениях вилочными погрузчиками или другим оборудованием. Серия XL3 прошла проверку на термическую стойкость и долговечность соединений при длительной нагрузке 800 А.

Преимущества

• Высокая степень защиты IP55 делает щит пригодным для установки в помещениях с возможным воздействием влаги и пыли
• Порошковое покрытие увеличивает срок службы корпуса и устойчиво к химическим веществам
• Возможность соединения в ряд позволяет создавать единые распределительные системы без потери внешней целостности
• Метрическая совместимость ускоряет сборку и замену оборудования
• Напольный тип монтажа освобождает стены и удобен для обслуживания

Ограничения применения

• Не предназначена для наружной установки - хотя IP55 защищает от брызг, щит не рассчитан на постоянное воздействие дождя, снега или прямых солнечных лучей
• Некомплектность требует самостоятельной комплектации - необходимо заранее продумать выбор и количество внутренних элементов
• Глубина 225 мм ограничивает использование крупногабаритных устройств (например, некоторых преобразователей частоты)
• Работает только в рамках класса УХЛ3 - не рекомендован для экстремально холодных регионов (ниже −25C) или очень жарких зон (выше +40C)

Примеры использования

• Центральный распределительный щит на заводе по переработке пищевых продуктов
• Распределительный пункт на участке конвейерной линии с несколькими двигателями по 100–150 кВт
• Агрегатный щит для насосной станции в системе водоснабжения
• Главный ввод в административно-производственный комплекс с групповым управлением

Практические советы

• Перед монтажом проверьте, что посадочные отверстия в основании совпадают с вашим фундаментом - используйте шаблон или лазерный уровень
• Для кабельных вводов применяйте только уплотнители, соответствующие IP55 - обычные резиновые кольца недостаточны
• При комплектации внутренних элементов соблюдайте минимальные зазоры между проводниками - особенно при работе на 1000 В
• Если планируете соединять несколько щитов XL3 в ряд, убедитесь, что они установлены на одной горизонтальной плоскости
• Обязательно проведите тепловизионный контроль после первого запуска - нагрев в районе клемм может указывать на плохой контакт
