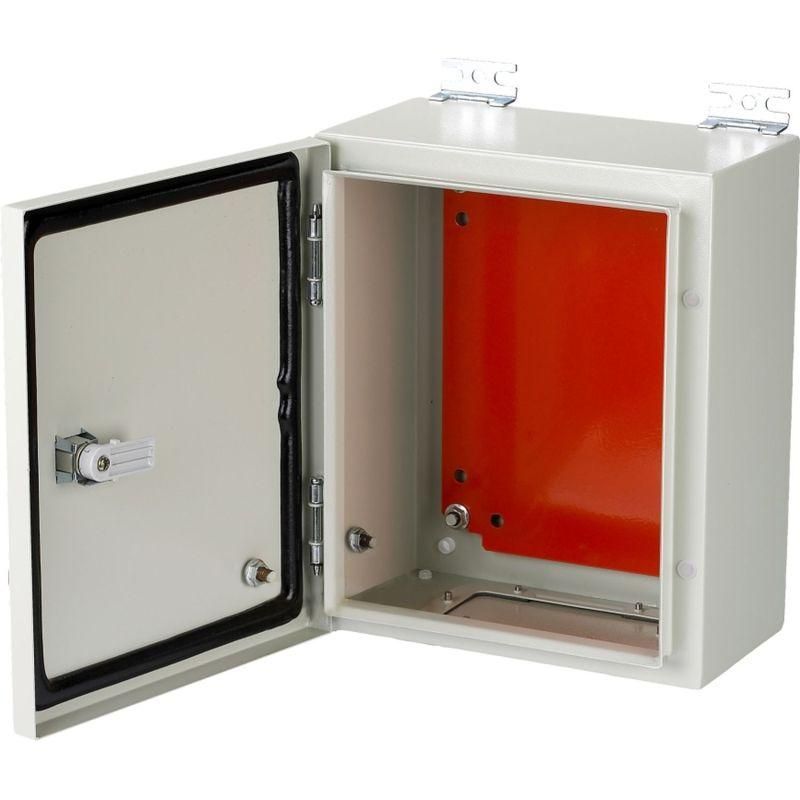

Щит с монтажной панелью NXW5-12080/30 IP54 (R) | 640013 CHINT

Щит с монтажной панелью NXW5-12080/30 IP54 от бренда CHINT предназначен для компактного размещения коммутационных аппаратов и оборудования в условиях открытой установки. Модель из серии NXW5 обеспечивает надёжную защиту от пыли и влаги, что делает её подходящей как для внутренних, так и для наружных объектов.

Назначение и область применения

Щит с монтажной панелью NXW5-12080/30 IP54 используется для ввода и распределения электрической энергии. Подходит для установки автоматических выключателей, контакторов, реле, УЗО и других устройств до 30 А. Применяется в промышленных помещениях, на производственных линиях, в насосных станциях, на улице - например, возле зданий, в щитовых на фасадах или в местах с повышенным уровнем запылённости.

Технические характеристики

• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для большинства условий) и от брызг воды со всех сторон;
• Корпус изготовлен из стали - прочный, устойчивый к механическим воздействиям;
• Порошковое покрытие - антикоррозийная защита, долговечная декоративная поверхность цвета 7035 (серый);
• Ударопрочность IK03 - выдерживает слабые удары (например, случайные столкновения инструментом);
• Одна дверца с тремя замками - повышает безопасность доступа и предотвращает несанкционированное вскрытие;
• Встроенная монтажная панель - позволяет жестко закрепить оборудование на DIN-рейках или через крепёжные отверстия;
• Способ монтажа: открытая установка - крепится к стене или опоре болтами, не требует ниш или встраивания.

Совместимость и монтаж

Щит совместим с любыми стандартными устройствами, устанавливаемыми на DIN-рейку шириной 35 мм. Для монтажа используйте четыре крепёжных отверстия на задней стенке корпуса. Диапазон температур эксплуатации не указан - рекомендуется избегать экстремальных перегревов (>+50C) и длительного воздействия прямых солнечных лучей без дополнительной теплоизоляции. Перед установкой проверьте соответствие габаритов оборудования внутренним размерам щита - монтажная панель имеет ограниченную площадь, не рассчитана на крупногабаритные устройства.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 и класс ударопрочности IK03 соответствуют международным нормам IEC 60529 и IEC 62262. Корпус выполнен из немагнитной стали - исключает влияние на работу чувствительных электронных систем.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и порошковому покрытию;
• Трёхзамковая система - удобна для контроля доступа в режиме “только для обслуживающего персонала”;
• Готовая монтажная панель экономит время на сборке - не требуется дополнительно крепить рейки;
• Работает на улице - не нуждается в специальной застройке, подходит для временных и постоянных объектов;
• Цвет 7035 - сочетается с большинством промышленных решений, не выгорает на солнце.

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при затоплении;
• Ударопрочность IK03 недостаточна для зон с высоким риском механических повреждений (например, на участках с движущимися механизмами);
• Отсутствует вентиляция - при длительной работе мощного оборудования внутри возможен перегрев; рекомендуется контролировать температуру;
• Не подходит для взрывоопасных зон - не имеет сертификата Ex.

Примеры использования

• Электрощит на фасаде цеха для управления насосами и освещением;
• Распределительный щит на строительной площадке для питания инструментов;
• Шкаф управления конвейерной линией в пищевой промышленности;
• Автоматический ввод резерва (АВР) на внешней станции водоснабжения.

Практические советы

• Перед установкой проверьте, чтобы все провода имели достаточную длину для выхода через кабельные вводы - они не предусмотрены в базовой комплектации, потребуется самостоятельная доработка;
• При использовании на улице обязательно примените дополнительные уплотнители вокруг входов кабелей - даже при IP54 возможна просочка влаги при сильном дожде;
• Не перегружайте монтажную панель - максимальная нагрузка зависит от веса установленных устройств; для тяжёлых элементов используйте дополнительные крепления;
• Щит NXW5-12080/30 IP54 от CHINT легко обслуживается - дверь открывается широко, позволяя работать с оборудованием без демонтажа.
