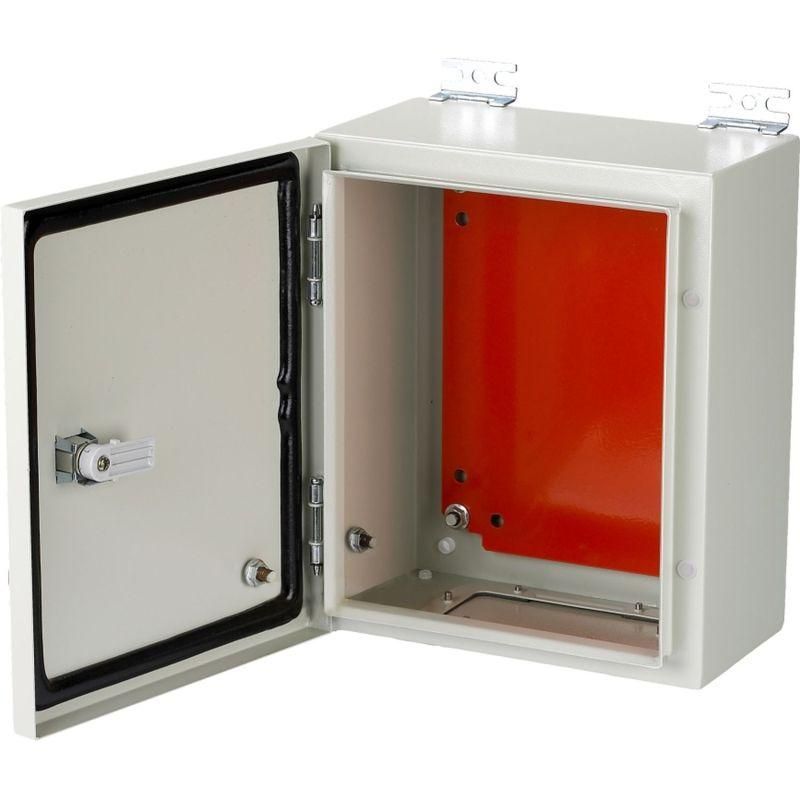

Щит с монтажной панелью NXW5-6050/25 IP54 (R) | 640041 CHINT

Щит с монтажной панелью NXW5-6050/25 IP54 от CHINT предназначен для компактного размещения коммутационного оборудования внутри защищённого корпуса. Он подходит как для внутренней, так и наружной установки благодаря высокой степени защиты и прочному стальному корпусу. Артикул 640041 относится к серии NXW5 - надёжным решениям для распределения электроэнергии в промышленных условиях.

Назначение и область применения

Щит NXW5-6050/25 IP54 используется для установки автоматических выключателей, контакторов, реле, УЗО и другого оборудования, необходимого для ввода и распределения электрической энергии. Подходит для монтажа в цехах, на объектах ЖКХ, транспорте, на открытых площадках - там, где требуется защита от пыли, влаги и механических воздействий.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью герметичный, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии, долговечен;
• Цвет: RAL 7035 (серый);
• Индекс ударопрочности: IK03 - выдерживает слабые удары до 0,35 Дж (например, случайный контакт инструментом);
• Количество дверей: одна, с двумя замками - обеспечивает безопасную фиксацию и доступ только авторизованному персоналу;
• Способ монтажа: открытая установка - крепление на стену или опору, без необходимости встраивания в стену;
• Наличие монтажной панели: да - позволяет жестко закрепить оборудование на DIN-рейках или напрямую к пластине.

Совместимость и монтаж

Щит NXW5-6050/25 IP54 совместим с любым оборудованием, установленным на стандартные DIN-рейки (35 мм). Монтажная панель имеет предварительно просверленные отверстия под крепления, что ускоряет сборку. Для установки используйте болты M6 или аналогичные, подходящие для толщины стальной стеновой конструкции. Корпус рассчитан на наружную эксплуатацию - не требует дополнительного укрытия, но избегайте прямого потока воды (дождь допустим, струя под давлением - нет).

Безопасность и стандарты

Щит соответствует требованиям к защите от внешних воздействий согласно IEC 62208. Класс защиты IP54 и IK03 обеспечивают соответствие нормам безопасности для промышленных зон. Два замка позволяют реализовать систему контроля доступа, рекомендованную для объектов с повышенными требованиями к охране.

Преимущества

• Высокая механическая прочность стали и порошковое покрытие увеличивают срок службы даже в агрессивной среде;
• Наличие монтажной панели снижает риск деформации оборудования при вибрациях и нагрузках;
• Один дверной механизм с двумя замками повышает уровень безопасности без усложнения обслуживания;
• Готовая конструкция экономит время на изготовление щита “с нуля”.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении;
• Индекс IK03 не обеспечивает защиту от серьёзных ударов - не применяйте в местах с частыми столкновениями грузовым оборудованием;
• Размеры корпуса фиксированы - не подходит для установки крупногабаритных устройств, выходящих за пределы внутреннего пространства; проверьте габариты оборудования перед заказом;
• Не имеет вентиляции - при длительной работе мощного оборудования возможен перегрев, нужна дополнительная система охлаждения.

Примеры использования

• Электрощит на входе в производственный участок - распределение питания между станками;
• Уличный щит управления освещением парковки или рекламного комплекса;
• Распределительный пункт на объекте с высокой запылённостью - шахта, завод, автосервис;
• Аварийный щит резервного питания в здании с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения через вводные отверстия - они не расширяемы;
• Порошковое покрытие не требует окраски, но при повреждении царапинами рекомендуется обработать антикоррозийным составом;
• Для удобства обслуживания оставьте минимум 60 см свободного пространства спереди - дверца должна открываться полностью;
• При использовании в холодном климате учтите, что конденсат может образовываться внутри - при необходимости установите нагревательный элемент или вентиляционный клапан;
• Артикул 640041 - это конкретная модель из серии NXW5. Не путайте с другими размерами (например, NXW5-8060/25), которые имеют большую вместимость.
