Щит учета ЩУ-1/1-1 двухдверный (ВхШхГ) 310х300х160мм IP54 IP31 Basic EKF mb54-1-2-bas

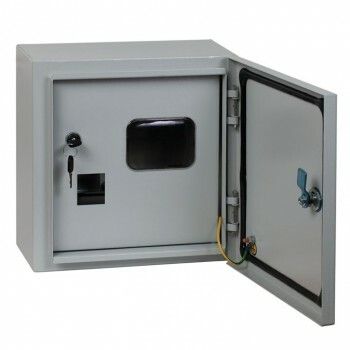

Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 Basic от EKF - компактный металлический корпус для организации ввода электроэнергии и установки счетчиков и модульного оборудования. Подходит для наружного и внутреннего монтажа в условиях повышенной запыленности или влажности.

Назначение и область применения

Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 Basic предназначен для сборки узла учёта электроэнергии: размещения электросчётчика, автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, многоквартирных зданиях, офисах, производственных помещениях и на объектах инфраструктуры. Благодаря степени защиты IP54, щит можно устанавливать вне помещений - например, на фасадах зданий или в подъездах.

Технические характеристики

• Тип: щит учетно-распределительный
• Размеры: 310×300×160 мм (Ш×В×Г)
• Материал: сталь по ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Цвет: серый
• Наличие DIN-рейки: да - для крепления модульных аппаратов
• Наличие откидной крышки: да - удобство доступа к оборудованию
• Способ монтажа: накладной - крепится болтами к стене или другой поверхности
• Гарантия: 24 месяца

Совместимость и монтаж

Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 Basic совместим с любым стандартным модульным оборудованием шириной 17,5 мм (по норме EN 60947). DIN-рейка позволяет легко устанавливать счётчики, автоматы, УЗО и другие устройства. Монтаж выполняется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Для работы требуется минимум инструментов: шуруповёрт, отвёртки, плоскогубцы. Откидная крышка открывается на 180°, обеспечивая свободный доступ ко всем элементам внутри. Прозрачное окно в дверце позволяет считывать показания счётчика без вскрытия щита.

Безопасность и стандарты

Корпус выполнен из стали, прошедшей фосфатирование и покрытый атмосферостойкой порошковой краской - это предотвращает коррозию даже при постоянном контакте с влагой. Конструкция обеспечивает надёжную опломбировку: замки рассчитаны на использование специальных пломб, что соответствует требованиям энергонадзорных органов. Все материалы соответствуют российским стандартам качества, применяемым в электроустановках.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу
• Защита IP54 - допускает установку на улице и в сырых местах
• Две двери обеспечивают удобный доступ к оборудованию с обеих сторон
• DIN-рейка и прозрачное окно снижают время обслуживания и проверки
• Фосфатировка + порошковое покрытие - долгий срок службы без ремонта

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при затоплении
• Не рекомендован для использования в агрессивных химических средах (например, в цехах с кислотными испарениями)
• Максимальная нагрузка на DIN-рейку ограничена массой установленного оборудования - не следует перегружать щит тяжёлыми аппаратами без дополнительной поддержки
• Размер 310×300×160 мм ограничен - не подходит для больших распределительных групп или нескольких счётчиков одновременно

Примеры использования

• Вводный щит в подъезде многоквартирного дома - для установки коллективного счётчика и автовыключателя
• На фасаде административного здания - как точка учёта для арендаторов
• На производстве - для контроля потребления энергии на участке с малой мощностью
• В дачных кооперативах - для централизованного учёта электроэнергии

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления на стене
• Используйте антивандальные пломбы при установке в общественных местах
• При монтаже на улице - выбирайте место с минимальным попаданием прямых солнечных лучей и дождевой воды
• При установке нескольких счётчиков - убедитесь, что их суммарная ширина не превышает 18 модулей (≈315 мм)
• Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 Basic от EKF - один из самых распространённых решений в серии Basic; при замене старого щита - сравнивайте габариты и тип крепления
