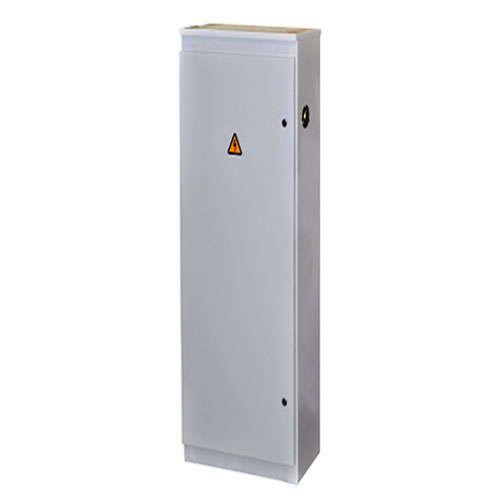

Щит ВРУ ШР11-73707 IP31 Электроспектр _VSHR707-31

Щит ввода распределительного устройства ШР11-73707 IP31 от бренда Электроспектр предназначен для приема и распределения электроэнергии в трёхфазной сети с номинальным напряжением до 380 В и током до 400 А. Устройство защищено от попадания твердых частиц размером более 2,5 мм (IP31), что делает его подходящим для установки внутри помещений с умеренной запыленностью.

Назначение и область применения

Щит ввода распределительного устройства ШР11-73707 IP31 используется для центрального ввода электропитания и последующего распределения энергии по нескольким отходящим линиям. Подходит для объектов промышленного и коммунального назначения: производственные участки, насосные станции, административные здания, складские комплексы. Предназначен исключительно для внутренней установки в сухих помещениях с контролируемой температурой.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Максимальный номинальный ток: 400 А
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Защита отходящих линий: автоматические предохранители типа ПН2-400 (до 400 А)
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм
• Подключение кабелей: снизу и сверху корпуса

Совместимость и монтаж

Щит ввода распределительного устройства ШР11-73707 IP31 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250 и ПН2-400. Для монтажа требуется свободное пространство вокруг корпуса для доступа к клеммам и замены предохранителей. Кабели подводятся через нижние и верхние вводы - необходимо заранее определить маршрут прокладки. Монтаж выполняется на стену или специальную раму с использованием крепёжных отверстий, расположенных по периметру корпуса. Не допускается установка в условиях повышенной влажности или на открытом воздухе из-за ограниченной степени защиты IP31.

Безопасность и стандарты

Устройство соответствует требованиям к распределительным щитам для сетей до 1000 В. Конструкция обеспечивает механическую безопасность при работе с предохранителями - они установлены в закрытой камере, недоступной при открытой двери. Все элементы выполнены из материалов, не поддерживающих горение. Применяемые предохранители ПН2-400 обеспечивают защиту от перегрузок и коротких замыканий согласно ГОСТ Р 50030.5.1.

Преимущества

• Фиксированная компоновка с пятью отходящими линиями - удобна для типовых решений без необходимости доработки
• Два варианта ввода кабеля (сверху и снизу) позволяют гибко организовать трассировку
• Использование проверенных предохранителей ПН2 повышает надёжность и упрощает обслуживание
• Компактная ширина 500 мм снижает потребность в пространстве при групповой установке нескольких щитов

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP31 не обеспечивает защиту от осадков и струй воды
• Не имеет функции автоматического отключения - требует ручной замены предохранителей после аварийного отключения
• Не предусматривает возможность модульного расширения количества отходящих линий
• Не рекомендован для сред с высокой конденсацией влаги или химически активными парами

Примеры использования

• Центральный ввод питания на производственной линии с пятью станками
• Распределительный щит для группы светильников и розеток в административном здании
• Питание системы вентиляции и насосов в техническом помещении
• Обеспечение электропитания для оборудования в складском комплексе с фиксированной нагрузкой

Практические советы

• Перед монтажом проверьте соответствие сечения входного кабеля максимальному току 400 А - используйте медный кабель минимум 95 мм2
• Убедитесь, что посадочные места под предохранители ПН2-400 соответствуют заявленным параметрам - не применяйте другие модели без проверки совместимости
• При групповой установке нескольких щитов ШР11-73707 IP31 соблюдайте минимальный зазор 100 мм между корпусами для обеспечения доступа и теплоотвода
• Регулярно проверяйте состояние контактов предохранителей и наличие окисления - особенно важно при длительной эксплуатации при высоких нагрузках
• Щит ввода распределительного устройства ШР11-73707 IP31 не содержит счетчиков и устройств автоматизации - если нужны эти функции, требуется внешнее оборудование
