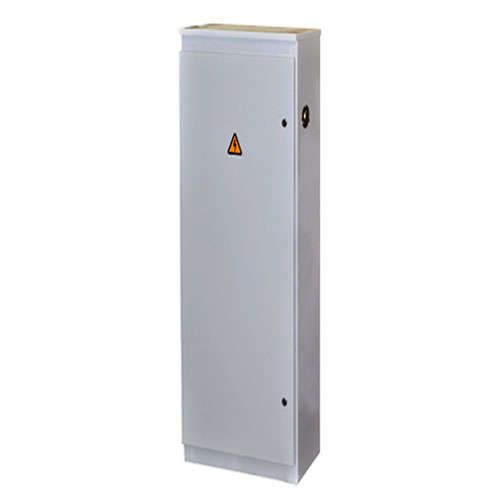

Щит ВРУ ШР11-73707 IP54 Электроспектр _VSHR707

Щит ввода распределительного устройства ШР11-73707 IP54 от бренда Электроспектр предназначен для приема и распределения электроэнергии в трёхфазной сети 380 В, 50 Гц. Устройство защищено от пыли и воды (IP54), что делает его подходящим для установки в условиях повышенной запыленности или влажности. Артикул _vshr707 соответствует модели с одним вводом и пятью отходящими линиями.

Назначение и область применения

Щит ввода распределительного устройства ШР11-73707 IP54 используется для централизованного приёма электрической энергии и её дальнейшего распределения по нескольким потребителям. Подходит для установки в производственных помещениях, на объектах ЖКХ, в складских комплексах и других местах, где требуется надёжная защита оборудования от внешних воздействий. Применяется там, где необходимо использовать предохранители типа ПН2 для защиты отходящих линий.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Защита отходящих линий: предохранители ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм
• Подключение кабелей: снизу и сверху корпуса

Совместимость и монтаж

Щит ввода распределительного устройства ШР11-73707 IP54 совместим с предохранителями серии ПН2, указанными в техническом описании. Для монтажа необходим доступ к нижнему и верхнему вводу кабелей - важно заранее продумать трассировку проводов. Корпус выполнен так, чтобы обеспечить удобную замену предохранителей без демонтажа всего щита. Крепление осуществляется на стену или опорную раму. Монтаж требует соблюдения правил электромонтажа и наличия свободного пространства перед щитом для обслуживания (минимум 0,8–1 м).

Безопасность и стандарты

Устройство соответствует требованиям к распределительным щитам для сетей до 1000 В. Защита IP54 обеспечивает безопасную работу в средах с высокой запылённостью и возможными брызгами воды, однако не предназначено для постоянного контакта с водой или установки на улице без дополнительного навеса. Все элементы внутри щита изолированы и расположены таким образом, чтобы исключить случайное прикосновение к токоведущим частям при закрытой дверце.

Преимущества

• Унифицированная конструкция - совпадает с другими моделями серии ШР11, что упрощает замену и ремонт
• Доступ к кабельному вводу с двух сторон (верх/низ) - позволяет гибко планировать трассы проводов
• Использование проверенных предохранителей ПН2 - обеспечивают надёжную защиту от перегрузок и КЗ
• Металлический корпус с защитой IP54 - повышает долговечность в сложных условиях эксплуатации

Ограничения применения

• Не предназначен для установки в зонах с постоянным прямым воздействием воды (например, на открытых площадках без крыши)
• Не имеет автоматических выключателей - только предохранители; не подходит для систем, требующих дистанционного управления или автоматического восстановления после срабатывания
• Максимальный ток 400 А - не применяется в крупных промышленных объектах с нагрузкой выше этого значения
• Отсутствие встроенного учёта - не заменяет щиты с счётчиками

Примеры использования

• Распределение энергии от главного ввода к пяти станкам на производстве
• Обеспечение питания освещения и вентиляции в цеху с высокой запылённостью
• Центральный пункт распределения для группы бытовых потребителей в административном здании
• Временная разводка на строительной площадке при наличии защиты от пыли и влаги

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала предохранителей - не допускайте превышения тока 400 А на вводе
• При использовании кабелей большого сечения убедитесь, что входные отверстия (сверху/снизу) позволяют их пропустить
• При замене предохранителей используйте только оригинальные ПН2 того же номинала - не заменяйте их автоматическими выключателями без перепроектирования схемы
• Регулярно проверяйте состояние контактов и чистоту внутренней части щита - даже при IP54 пыль может накапливаться в течение нескольких лет
• Щит ШР11-73707 IP54 не содержит резервирования - если нужна отказоустойчивость, выбирайте модель с двумя вводами (например, ШР11-73518…73523)
