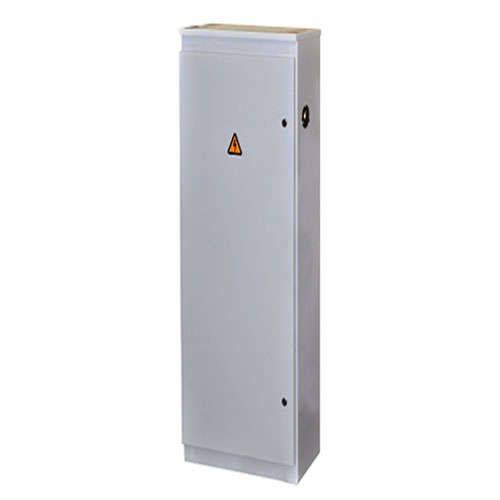

Щит ВРУ ШР11-73701(ШРС1-20) IP54 Электроспектр _VSHR701

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP54 от бренда Электроспектр предназначен для приёма и распределения трёхфазной электроэнергии в условиях повышенной запылённости и влажности. Артикул _vshr701 соответствует модели с одним вводом и пятью отходящими линиями, защищёнными предохранителями ПН2-400.

Назначение и область применения

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP54 используется для центрального приёма электрической энергии и её дальнейшего распределения по нескольким потребителям. Подходит для установки в производственных помещениях, на объектах ЖКХ, в складских комплексах и других местах, где требуется надёжная защита оборудования от внешних воздействий. Модель с артикулом _vshr701 имеет один ввод и пять отходящих линий, что делает её оптимальным решением для средних по мощности систем.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Максимальный номинальный ток ввода: 400 А
• Защита отходящих линий: предохранители ПН2-400 (до 400 А)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм (характерно для моделей с пятью отходящими линиями)
• Подключение кабелей: снизу и сверху корпуса

Совместимость и монтаж

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP54 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250, ПН2-400. Для данной модели предусмотрен только один ввод с предохранителем ПН2-400. Кабели подключаются через нижние и верхние вводные отверстия - удобно для маршрутизации проводки из подполья или потолочных каналов. Установка осуществляется на стену или в специальный проём. Обязательно убедитесь, что посадочные размеры соответствуют габаритам щита (500 мм шириной). Не рекомендуется использовать в условиях постоянного прямого контакта с водой или в зонах с высоким уровнем коррозионной активности.

Безопасность и стандарты

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP54 соответствует требованиям к устройствам распределения электроэнергии в соответствии с ГОСТ Р 51321.1 и обеспечивает уровень безопасности, необходимый для эксплуатации в промышленных условиях. Защита IP54 снижает риск поражения током при случайном контакте с брызгами или пылевыми отложениями. Все внутренние компоненты расположены так, чтобы исключить доступ к токоведущим частям при закрытом корпусе.

Преимущества

• Унифицированная конструкция - совместима с другими элементами серии ШР11/ШРС1
• Доступ к кабелям с двух направлений (верх + низ) упрощает монтаж в ограниченных пространствах
• Высокая степень защиты IP54 позволяет применять щит в менее контролируемых средах, чем обычные шкафы
• Использование проверенных предохранителей ПН2-400 повышает надёжность защиты от перегрузок и КЗ

Ограничения применения

• Не предназначен для установки вне помещений без дополнительной защиты от осадков
• Не поддерживает автоматические выключатели - только предохранители ПН2
• Не имеет функции удалённого управления или сигнализации
• Не допускается использование с токами выше 400 А - превышение вызывает выход из строя предохранителей и возможное возгорание
• Не следует применять в агрессивных химических средах - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Центральное распределение питания на участке механического цеха с пятью станками
• Вводное устройство для группы бытовых нагрузок в административном здании
• Распределительный щит на складском комплексе с питанием освещения, конвейера и системы вентиляции
• Объекты с временной инфраструктурой, требующие надёжной защиты от пыли и влаги

Практические советы

• Перед монтажом проверьте соответствие сечения входного кабеля номиналу предохранителя ПН2-400 - используйте медный кабель минимум 95 мм2
• При подключении кабелей снизу - уложите их аккуратно, чтобы не пережать изоляцию о кромки отверстий
• Не забудьте выполнить заземление корпуса щита - контакт должен быть надёжным и иметь минимальное переходное сопротивление
• При замене предохранителей всегда отключайте питание - даже при отключенном вводе возможно наличие остаточного заряда
• Если вам нужен второй ввод или другие типы защиты - выбирайте модель ШР11-73518…73523, а не _vshr701
