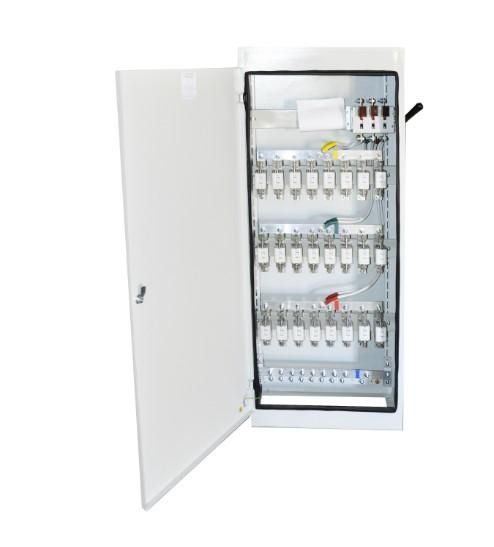

Щит ВРУ ШР11-73702(ШРС1-21) IP54 Электроспектр _VSHR702

Щит ввода распределительного устройства ШР11-73702(ШРС1-21) IP54 - это компактный распределительный щит от бренда Электроспектр, предназначенный для приёма и распределения трёхфазной электроэнергии с номинальным током до 400 А. Щит ШР11-73702(ШРС1-21) IP54 обеспечивает защиту отходящих линий предохранителями ПН2 и имеет степень защиты IP54, что делает его подходящим для установки в помещениях с повышенной запылённостью или влажностью.

Назначение и область применения

Щит ШР11-73702(ШРС1-21) IP54 используется для централизованного приёма электрической энергии и её дальнейшего распределения по нескольким потребителям. Подходит для установки в производственных цехах, на объектах ЖКХ, в складских комплексах и других местах, где требуется надёжная коммутация и защита силовых линий. Применяется в системах с напряжением до 380 В и частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество отходящих линий: 5
• Тип защитных устройств: предохранители ПН2-400 (до 400 А)
• Монтаж ввода/вывода: снизу и сверху корпуса
• Габаритная ширина: 500 мм (по спецификации для моделей с 5 отходящими линиями)

Совместимость и монтаж

Щит ШР11-73702(ШРС1-21) IP54 совместим с предохранителями серии ПН2: ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А). Установленный в данной модели - ПН2-400. Кабели и провода подключаются через нижние и верхние вводы - это упрощает организацию трассировки в зависимости от расположения оборудования. Для монтажа необходима прочная горизонтальная поверхность; рекомендуется фиксация на стене или опорной раме. Обеспечьте доступ к лицевой панели для обслуживания и замены предохранителей.

Безопасность и стандарты

Щит ШР11-73702(ШРС1-21) IP54 соответствует требованиям по защите от внешних воздействий (IP54) и предназначен для работы в условиях, исключающих прямой контакт с водой. Конструкция выполнена из металла, обеспечивающего механическую прочность и долговечность. Все элементы внутренней сборки рассчитаны на работу при температуре окружающей среды от -25C до +40C. Соответствие нормам безопасности обеспечивается применением одобренных предохранителей ПН2.

Преимущества

• Универсальный ввод с возможностью подключения сверху и снизу - удобство при прокладке кабельных трасс
• Высокая степень защиты IP54 - позволяет использовать в менее контролируемых средах, чем обычные щиты
• Фиксированный набор предохранителей ПН2 - гарантированная совместимость и отказоустойчивость
• Компактная ширина 500 мм - экономия места при групповой установке нескольких щитов

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP54 не обеспечивает защиту от длительного дождя или прямого потока воды
• Не предусматривает автоматические выключатели - только предохранители, требующие ручной замены после срабатывания
• Не поддерживает модульную расширяемость - количество отходящих линий жестко задано (5 линий)
• Не допускается использование с напряжением выше 380 В или током более 400 А

Примеры использования

• Распределение энергии от главного ввода к пяти станкам на производстве
• Подключение освещения, вентиляции и насосов в одном зоне складского помещения
• Использование в качестве вторичного распределительного щита в многоэтажном здании
• Обеспечение питания группы бытовых приборов в мастерской или ремонтной зоне

Практические советы

• Перед монтажом проверьте соответствие сечения входного кабеля номиналу предохранителя ПН2-400 - недостаточное сечение вызовет перегрев
• При использовании в помещении с высокой запылённостью регулярно очищайте вентиляционные решётки - даже IP54 требует периодического обслуживания
• Не используйте щит ШР11-73702(ШРС1-21) IP54 в качестве основного вводного устройства для жилых домов - он не оборудован УЗО и не соответствует требованиям ПУЭ для таких объектов
• При необходимости замены предохранителя отключите питание и используйте только оригинальные ПН2-400 - аналоги могут не обеспечить нужную отключающую способность
