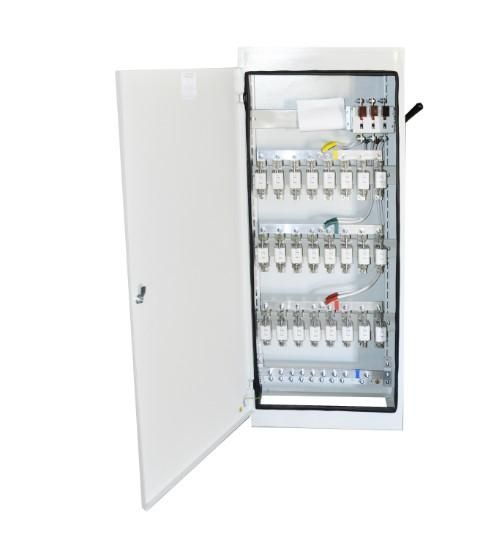

Щит ВРУ ШР11-73509 (ШРС1-25) IP54 Электроспектр _VSHR509

Щит ввода распределительного устройства ШР11-73509 (ШРС1-25) IP54 от бренда Электроспектр предназначен для приема и распределения электроэнергии в трёхфазных сетях до 380 В и током до 400 А. Устройство защищено от пыли и воды по классу IP54, что делает его подходящим для установки в помещениях с повышенной влажностью или запыленностью.

Назначение и область применения

Щит ввода распределительного устройства ШР11-73509 (ШРС1-25) IP54 используется для центрального ввода электропитания и последующего распределения энергии по нескольким отходящим линиям. Подходит для объектов промышленного и коммерческого назначения: производственные участки, складские комплексы, насосные станции, административные здания. Применяется там, где требуется надёжная защита оборудования от внешних воздействий и возможность быстрого отключения линий.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота сети: 50 Гц
• Максимальный номинальный ток: 400 А
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество отходящих линий: 5
• Установленные предохранители: ПН2-400 (до 400 А)
• Габариты: ширина 500 мм (по данным для моделей с 5 отходящими линиями)
• Подключение кабелей: сверху и снизу шкафа

Совместимость и монтаж

Щит ввода распределительного устройства ШР11-73509 (ШРС1-25) IP54 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250 и ПН2-400. В данной модели уже установлены предохранители ПН2-400 - замена возможна только аналогичными по току и габаритам. Кабели подключаются через нижние и верхние вводы - важно учесть диаметр входных отверстий и радиус изгиба жил. Монтаж выполняется на стену или опорную раму с соблюдением доступа для обслуживания спереди. Для обеспечения герметичности рекомендуется использовать кабельные вводы с уплотнителями.

Безопасность и стандарты

Щит соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция выполнена из металла с антикоррозийным покрытием. Защита IP54 обеспечивает работу в условиях временного попадания воды и наличия пыли, однако не допускается постоянное воздействие струй воды или погружение в жидкость. Все элементы внутри шкафа расположены так, чтобы исключить случайное прикосновение к токоведущим частям при закрытых дверцах.

Преимущества

• Высокая степень защиты IP54 позволяет применять щит в сложных условиях - на производствах, в подвалах, на открытых площадках под навесом
• Удобная схема подключения: двойные точки ввода (сверху и снизу) упрощают прокладку кабелей
• Интегрированные предохранители ПН2-400 обеспечивают автоматическое отключение при перегрузке или коротком замыкании
• Стандартная ширина 500 мм соответствует типовым решениям для помещений с ограниченным пространством

Ограничения применения

• Не предназначен для установки вне помещений под открытым небом - даже при IP54 длительное воздействие дождя или прямых струй воды недопустимо
• Не имеет функции автоматического включения - требует ручного управления выключателями/переключателями
• Не предусматривает установку автоматических выключателей - только предохранители ПН2; нельзя заменить на современные автоматы без переделки корпуса
• Не подходит для систем с высокими импульсными нагрузками - предохранители не реагируют на кратковременные скачки, как АВ

Примеры использования

• Центральный ввод питания на производственной линии с 5 станками
• Распределительный щит на складском комплексе для освещения, конвейеров и зарядных устройств
• Вводное устройство в административном здании с автономными группами потребителей
• Обеспечение питания насосной станции в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей максимальному току 400 А - используйте медные жилы минимум 95 мм2
• При использовании нескольких щитов одного типа сохраняйте единый порядок маркировки фаз и нулевых проводников
• Не открывайте дверцу шкафа во время работы - даже при IP54 внутренние части находятся под напряжением
• Регулярно проверяйте состояние предохранителей ПН2-400 - при срабатывании заменяйте только оригинальными элементами того же типа
• Убедитесь, что место установки обеспечивает свободный доступ к лицевой панели для оперативного обслуживания
