Щит ВРУ ШР11-73703(ШРС1-22) IP54 Электроспектр _VSHR703

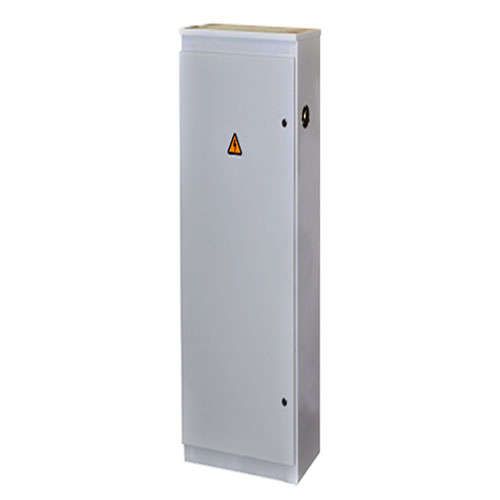

Щит ввода распределительного устройства ШР11-73703(ШРС1-22) IP54 - это компактный распределительный щит от бренда Электроспектр, предназначенный для приёма и распределения трёхфазной электроэнергии с номинальным током до 400 А. Щит ШР11-73703(ШРС1-22) защищён от пыли и воды (IP54), что делает его подходящим для установки в помещениях с повышенной влажностью или запылённостью.

Назначение и область применения

Щит ШР11-73703(ШРС1-22) используется для центрального приёма электрической энергии и её дальнейшего распределения по нескольким отходящим линиям. Подходит для установки в производственных цехах, на объектах ЖКХ, в складских комплексах и других местах, где требуется надёжная защита оборудования от внешних воздействий. Щит применяется там, где необходимо использовать предохранители типа ПН2 для защиты линий до 400 А.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Максимальный номинальный ток: 400 А
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество отходящих линий: 5
• Тип защитных устройств: предохранители ПН2-400 (до 400 А)
• Подключение кабелей: снизу и сверху шкафа
• Габаритная ширина: 500 мм (по спецификации для моделей с 5 отходящими линиями)

Совместимость и монтаж

Щит ШР11-73703(ШРС1-22) совместим с предохранителями серии ПН2: ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А) и ПН2-400 (до 400 А). Установленный в данной модели - ПН2-400. Кабели подключаются через нижние и верхние вводы - это позволяет гибко организовать трассировку проводки. Для монтажа необходима ровная поверхность, способная выдерживать вес щита. Монтировать рекомендуется на стену или опорную раму, обеспечив доступ к передней панели для обслуживания.

Безопасность и стандарты

Щит соответствует требованиям к распределительным устройствам низкого напряжения. Защита IP54 гарантирует безопасную работу в условиях возможного попадания пыли и брызг воды. Все внутренние элементы изолированы и расположены так, чтобы исключить случайное прикосновение к токоведущим частям при закрытом корпусе. Применение предохранителей ПН2 обеспечивает автоматическое отключение при перегрузках и коротких замыканиях.

Преимущества

• Универсальная конструкция: возможность подключения кабелей сверху и снизу упрощает прокладку проводки
• Высокая степень защиты IP54 - подходит для условий с пылью и влагой
• Использование проверенных предохранителей ПН2-400 повышает надёжность защиты
• Компактная ширина 500 мм экономит место при установке
• Простая и понятная схема распределения - легко диагностируется и обслуживается

Ограничения применения

• Не предназначен для работы вне помещений - IP54 не обеспечивает защиту от длительного дождя или прямого потока воды
• Не имеет встроенного автоматического выключателя - требует обязательного использования предохранителей ПН2
• Не подходит для систем с токами выше 400 А - превышение нагрузки вызовет выход из строя предохранителей
• Не предусматривает двойной ввод - в отличие от некоторых модификаций ШР11 (например, 73518–73523), здесь только один вход

Примеры использования

• Центральный ввод питания для участка производства с 5 станками
• Распределительный щит на складском комплексе с освещением, конвейерами и насосами
• Вводное устройство в административном здании с групповой защитой розеточных и световых контуров
• Объекты с высокой запылённостью - цеха по переработке древесины, металлургические участки

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей допустимому току предохранителя ПН2-400 - используйте медные жилы минимум 95 мм2
• При подключении кабелей соблюдайте порядок фаз - L1, L2, L3, N, PE должны быть правильно маркированы внутри щита
• Не забудьте про заземление корпуса - он должен быть надёжно связан с системой заземления объекта
• Регулярно проверяйте состояние предохранителей - особенно после аварийных отключений
• Если нужен второй ввод или другие типы защиты - выбирайте другую модель серии ШР11, например ШР11-73518
