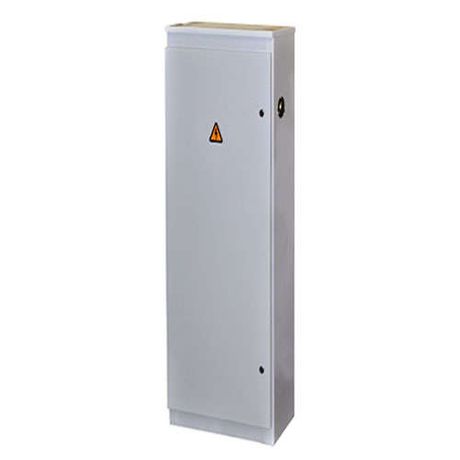

Щит ВРУ ШР11-73703(ШРС1-22) IP31 Электроспектр _VSHR703-31

Щит ввода распределительного устройства ШР11-73703(ШРС1-22) IP31 от бренда Электроспектр предназначен для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Устройство защищено от пыли и случайного контакта с токоведущими частями (IP31), что делает его подходящим для установки внутри помещений - в цехах, на объектах ЖКХ, в административных зданиях.

Назначение и область применения

Щит ввода распределительного устройства ШР11-73703(ШРС1-22) IP31 используется для организации первого уровня распределения электроэнергии в системах внутреннего электроснабжения. Он принимает питание от основного ввода и распределяет его по нескольким отходящим линиям через предохранители. Подходит для промышленных объектов, жилых комплексов, коммерческих зданий и других мест, где требуется надёжная и защищённая точка ввода.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Тип защиты отходящих линий: предохранители ПН2-400 (до 400 А)
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм
• Подключение кабелей: снизу и сверху шкафа

Совместимость и монтаж

Щит ввода распределительного устройства ШР11-73703(ШРС1-22) IP31 совместим с предохранителями серии ПН2: ПН2-400 для ввода и аналогичными для отходящих линий. Кабели подключаются через нижние и верхние вводы - это позволяет гибко организовать трассировку проводки. Для монтажа необходима ровная поверхность, способная выдерживать вес шкафа. Монтировать рекомендуется на стене или в специальной нише, обеспечив доступ к передней панели для обслуживания. Не требует специальных фундаментов - устанавливается на уровне пола или на подставках.

Безопасность и стандарты

Защита IP31 соответствует требованиям ГОСТ 14254 - предотвращает попадание инструментов, проводов и крупных частиц пыли внутрь шкафа, а также исключает повреждение от вертикально падающей воды. Конструкция выполнена из металла, обеспечивающего механическую прочность. Все токоведущие элементы закрыты, что снижает риск поражения электрическим током при нормальной эксплуатации. Применение предохранителей ПН2 гарантирует автоматическое отключение при перегрузке или коротком замыкании.

Преимущества

• Универсальная компоновка: один ввод, пять отходящих линий - оптимально для базового распределения
• Доступ к клеммам с двух сторон (верх/низ) - удобно при сложной прокладке кабелей
• Использование проверенных предохранителей ПН2-400 - высокая надёжность и простота замены
• Металлический корпус - долговечность и устойчивость к внешним воздействиям
• Совместим с другими шкафами серии ШР11 - легко масштабируется в рамках одной системы

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок, дождя или повышенной запылённости
• Не имеет функции автоматического включения - требует ручного управления и контроля
• Не поддерживает модульные автоматы (только предохранители ПН2); нельзя заменить на современные АВМ без доработки
• Ограниченное количество отходящих линий (5) - для больших систем потребуется несколько щитов или переход на другую серию
• Не имеет встроенного учёта - для контроля расхода нужен отдельный счётчик

Примеры использования

• Главный ввод в многоэтажный жилой дом - распределение энергии по этажам
• Цеховая распределительная точка на заводе - питание станков и освещения
• Объекты ЖКХ: насосные станции, лифтовые шахты, тепловые пункты
• Коммерческие помещения: торговые центры, офисы, складские комплексы

Практические советы

• Перед монтажом проверьте посадочные размеры: ширина 500 мм требует свободного места минимум 600–700 мм для открывания двери
• При подключении кабелей соблюдайте цветовую маркировку фаз L1/L2/L3, ноль N и заземление PE
• Не используйте предохранители с номиналом выше 400 А - они не соответствуют конструктивным возможностям щита
• Регулярно проверяйте состояние предохранителей ПН2-400; при срабатывании заменяйте только на оригинальные аналоги
• Для увеличения числа отходящих линий используйте дополнительные распределительные щиты после этого вводного
• Убедитесь, что вводной кабель имеет достаточное сечение - для 400 А рекомендовано медное сечение не менее 95 мм2
