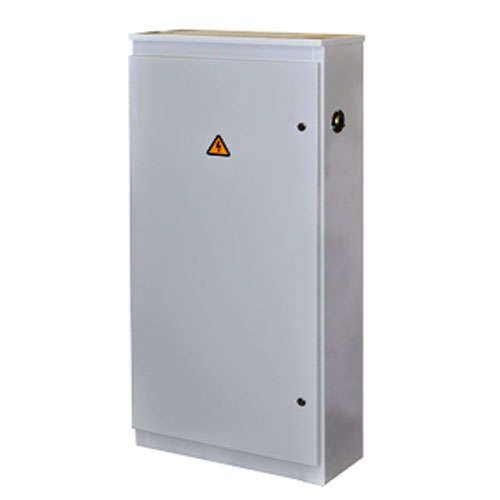

Щит ВРУ ШР11-73509 (ШРС1-25) IP31 Электроспектр _VSHR509-31

Щит ввода распределительного устройства ШР11-73509 (ШРС1-25) IP31 от бренда Электроспектр предназначен для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Устройство защищено от пыли и случайного контакта с элементами под напряжением (IP31), что делает его подходящим для установки внутри помещений.

Назначение и область применения

Щит ШР11-73509 (ШРС1-25) IP31 используется для центрального приёма электрической энергии и её дальнейшего распределения по нескольким отходящим линиям. Подходит для установки в производственных помещениях, административных зданиях, объектах ЖКХ и других местах, где требуется надёжная и компактная система распределения энергии. Применяется в системах с использованием предохранителей ПН2 до 400 А.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Максимальный номинальный ток: 400 А
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Количество отходящих линий: 5
• Тип защитных устройств: предохранители ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Ввод/вывод кабелей: снизу и сверху корпуса
• Габаритная ширина: 500 мм (для модификаций с 5 отходящими линиями)

Совместимость и монтаж

Щит ШР11-73509 (ШРС1-25) IP31 совместим с предохранителями серии ПН2, указанными в техническом описании. Для монтажа необходимо обеспечить доступ к нижнему и верхнему вводу кабелей. Корпус устанавливается на стену или в специальное место в щитовой комнате. Крепление осуществляется через отверстия в задней стенке. Обязательно соблюдать требования по свободному пространству перед щитом для обслуживания и замены предохранителей.

Безопасность и стандарты

Щит соответствует требованиям безопасности для оборудования внутренней установки. Степень защиты IP31 исключает контакт с токоведущими частями при нормальных условиях эксплуатации. Конструкция не предусматривает использование во влажных, взрывоопасных или наружных условиях. Все коммуникационные входы выполнены с учётом требований к изоляции и механической прочности.

Преимущества

• Унифицированная конструкция - совпадает с другими моделями серии ШР11, что упрощает запасание деталей и ремонт
• Поддержка нескольких типов предохранителей ПН2 - позволяет гибко настраивать защиту каждой линии
• Доступ к кабельным вводам с двух сторон - удобно при сложной прокладке проводов
• Фиксированная ширина 500 мм - оптимизирована под стандартные условия размещения в щитовых

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или высокой влажности
• Не допускается применение с автоматическими выключателями - только с предохранителями ПН2 указанной серии
• Не имеет функции удалённого управления или сигнализации - контроль состояния возможен только вручную
• Не рекомендован для помещений с постоянными вибрациями или химически активной средой

Примеры использования

• Главный ввод в производственный цех с распределением питания на станки, освещение и вентиляцию
• Распределительный щит в офисном здании для подключения групп розеток и светильников
• Централизованное питание насосных станций в системах водоснабжения
• Вводное устройство в малых ТП (трансформаторных подстанциях) с последующим распределением по потребителям

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала предохранителей - перегрузка может вызвать выход из строя щита
• Используйте кабели с достаточным запасом длины - вводы расположены сверху и снизу, и не всегда есть возможность менять маршрут прокладки
• При замене предохранителей обязательно отключите питание - даже при отключенном нагрузочном контуре ввод остаётся под напряжением
• Обеспечьте минимальный проход перед щитом шириной не менее 80 см - это необходимо для безопасного обслуживания
• Если планируете увеличить количество отходящих линий - выбирайте модели ШР11-73511–73517 с двумя вводами, а не эту версию
