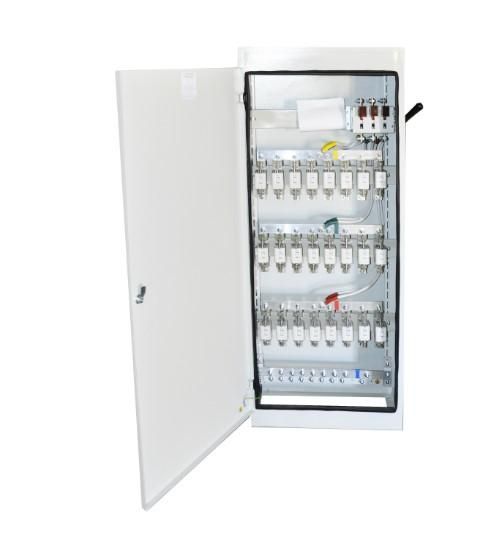

Щит ВРУ ШР11-73701(ШРС1-20) IP31 Электроспектр _VSHR701-31

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP31 от бренда Электроспектр предназначен для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Устройство защищено от пыли и случайного контакта с токоведущими частями (IP31), что делает его подходящим для установки внутри помещений. Артикул _vshr701-31 соответствует модели с одним вводом и пятью отходящими линиями.

Назначение и область применения

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP31 используется для централизованного приёма электрической энергии от внешней сети и её дальнейшего распределения по нескольким потребителям. Подходит для установки в производственных помещениях, административных зданиях, объектах ЖКХ и других местах, где требуется надёжная и компактная система распределения энергии. Применяется в системах с частотой 50 Гц, включая станки, насосы, системы вентиляции и другую промышленную нагрузку.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока (трёхфазный)
• Номинальный ток ввода: до 400 А
• Частота: 50 Гц
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм
• Тип коммутационных аппаратов: предохранители ПН2-400 (до 400 А) на вводе
• Подключение кабелей: снизу и сверху шкафа

Совместимость и монтаж

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP31 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250, ПН2-400. На вводе уже установлен ПН2-400 - замена возможна только на аналогичный тип. Кабели подключаются через нижние и верхние вводные отверстия; рекомендуется использовать кабели с изоляцией, устойчивой к механическому воздействию. Монтаж выполняется на стену или в специальный проём. Для обеспечения доступа к автоматике и предохранителям необходимо оставить минимум 600 мм свободного пространства перед щитом.

Безопасность и стандарты

Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP31 соответствует требованиям безопасности для электроустановок до 1000 В. Степень защиты IP31 исключает контакт с токоведущими элементами при случайном прикосновении инструментом или пальцем, но не предназначен для работы во влажных средах или на улице. Не применяется в взрывоопасных зонах.

Преимущества

• Унифицированная конструкция - совместима с другими моделями серии ШР11/ШРС1, что упрощает обслуживание и запасание деталей
• Два варианта ввода кабелей (сверху и снизу) позволяют гибко организовать трассировку проводки
• Использование предохранителей ПН2 повышает надёжность защиты от перегрузок и коротких замыканий
• Компактная ширина 500 мм снижает требования к площади установки

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или высокой влажности
• Не имеет функции автоматического включения - требует ручного управления предохранителями
• Максимальный ток ограничен 400 А - не подходит для крупных промышленных объектов с нагрузкой выше этого значения
• Отсутствуют встроенные средства контроля параметров (ток, напряжение, температура)

Примеры использования

• Главный ввод в цех с пятью группами оборудования: станки, освещение, вентиляция, зарядные устройства, конвейеры
• Распределительный щит в офисном здании для питания группы розеток, серверной и кондиционирования
• Централизованное питание нескольких линий в складском комплексе

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей допустимому току предохранителей ПН2-400 - используйте медные жилы не менее 95 мм2
• Обеспечьте доступ к предохранителям для быстрого обслуживания - не закрывайте щит плотными конструкциями
• При использовании в условиях повышенной запылённости регулярно очищайте поверхность корпуса и вентиляционные каналы
• Не заменяйте предохранители ПН2 на другие типы без согласования с проектом - это может нарушить координацию защиты
• Щит ввода распределительного устройства ШР11-73701(ШРС1-20) IP31 не предусматривает возможность последующего увеличения числа отходящих линий - планируйте количество потребителей заранее
