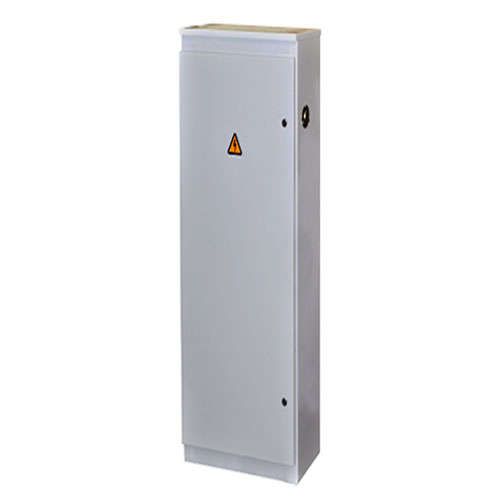

Щит ВРУ ШР11-73708 (ШРС1-26) IP31 Электроспектр _VSHR708-31

Щит ввода распределительного устройства ШР11-73708 (ШРС1-26) IP31 от бренда Электроспектр предназначен для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Устройство защищено от пыли и случайного контакта с токоведущими частями (IP31), что делает его подходящим для установки внутри помещений - в цехах, на объектах ЖКХ, в административных зданиях.

Назначение и область применения

Щит ШР11-73708 (ШРС1-26) IP31 используется как главный вводной щит для распределения электрической энергии по нескольким отходящим линиям. Он применяется там, где требуется надёжная коммутация и защита цепей с помощью предохранителей. Подходит для промышленных объектов, офисных зданий, складских комплексов и других помещений с постоянным персоналом.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество отходящих линий: 5
• Установленные предохранители: ПН2-400 (до 400 А)
• Монтаж ввода/вывода: снизу и сверху корпуса
• Габаритная ширина: 500 мм (по спецификации для моделей с 5 отходящими линиями)

Совместимость и монтаж

Щит ШР11-73708 (ШРС1-26) IP31 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250, ПН2-400. Для монтажа необходимо обеспечить доступ к нижним и верхним вводам - кабели подключаются через кабельные вводы, расположенные в основании и крыше шкафа. Корпус выполнен из металла, крепление осуществляется на стену с помощью кронштейнов или болтов. Перед установкой проверьте соответствие посадочного места и наличие свободного пространства вокруг щита для обслуживания.

Безопасность и стандарты

Защита IP31 соответствует требованиям ГОСТ 14254 - предотвращает попадание инструментов, проводов и других твёрдых предметов диаметром более 2,5 мм, а также защиту от вертикально падающей воды. Щит не предназначен для работы во влажных средах, на улице или в помещениях с высокой степенью запыления. Все внутренние компоненты рассчитаны на работу в условиях нормальной температуры и влажности.

Преимущества

• Интегрированные предохранители ПН2-400 обеспечивают быстрое отключение при перегрузках и КЗ
• Доступ к кабелям с двух сторон (верх + низ) упрощает прокладку и замену проводов
• Стандартная ширина 500 мм позволяет легко размещать щит в типовых шкафных помещениях
• Конструкция унифицирована с другими моделями серии ШР11 - снижаются затраты на обучение и запчасти

Ограничения применения

• Не допускается установка в помещениях с повышенной влажностью, на улице или в местах возможного воздействия струй воды
• IP31 не обеспечивает защиту от пыли - не подходит для цехов с активным образованием пыли (например, деревообработка, шлифовка)
• Нет функции автоматического включения - требует ручного управления и контроля
• Не предусматривает возможность дальнейшей модернизации до автоматических выключателей - только предохранители

Примеры использования

• Главный вводной щит на этаже жилого дома с распределением по квартирам
• Распределительный пункт на производстве для питания станков и освещения
• Ввод в административное здание с последующим распределением по отделам
• Объекты с ограниченными бюджетами, где необходима простая и надёжная защита без сложной автоматики

Практические советы

• Перед монтажом убедитесь, что сечение входного кабеля соответствует номинальному току 400 А - используйте медный кабель минимум 95–120 мм2
• При подключении кабелей соблюдайте цветовую маркировку фаз (L1, L2, L3), нуля (N) и заземления (PE)
• Не закрывайте вентиляционные отверстия - даже при IP31 нужен минимальный воздушный поток для охлаждения
• Проверяйте состояние предохранителей ПН2-400 каждые 6 месяцев - особенно после аварийных отключений
• Если планируете увеличить количество отходящих линий - выбирайте другую модель, так как ШР11-73708 (ШРС1-26) IP31 имеет фиксированную конфигурацию на 5 линий
