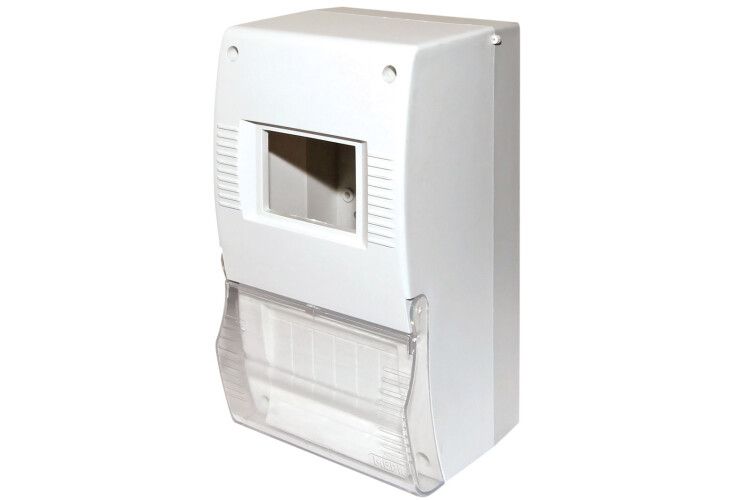

Щиток квартирный ЩК 26-003 2-6 модулей DIN с дверкой IP20, (ВхШхГ) 284х345х710мм | SQ0906-0016 TDM

Щиток квартирный ЩК 26-003 2-6 модулей DIN с дверкой защита IP20 от TDM ELECTRIC - компактный распределительный щиток для монтажа автоматических выключателей и УЗО на DIN-рейку. Подходит для бытовых и технических помещений, где требуется надёжное, но простое решение для управления электрооборудованием.

Назначение и область применения

Щиток квартирный ЩК 26-003 2-6 модулей DIN с дверкой защита IP20 предназначен для внутреннего монтажа в жилых, административных и технических помещениях. Он используется для сборки распределительных цепей с одним рядом устройств на DIN-рейке - например, автоматов, УЗО, реле напряжения. Применяется в квартирах, частных домах, гаражах, подвалах, мастерских, офисах, школах, больницах и других зонах с умеренной нагрузкой и контролируемой средой.

Технические характеристики

• Количество модулей: до 6 (стандартная ширина DIN-рейки)
• Внутренняя глубина: 138 мм - позволяет разместить устройства высотой до 5–6 модулей без перегрузки
• Установочная глубина: 140 мм - необходимый запас для монтажа с учётом проводов и клемм
• Материал корпуса: полистирол - прочный, негорючий пластик с хорошей изоляцией
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды
• Цвет: белый (RAL 9010) - сочетается с интерьерами и легко моется
• Крышка: прозрачная, с вырезами - обеспечивает визуальный контроль состояния аппаратов без открывания
• Дверка: одна, с замком типа “прочее” - фиксируется механически, не требует специальных инструментов
• Размещение: однорядное - все устройства установлены в один горизонтальный ряд
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами

Совместимость и монтаж

Щиток квартирный ЩК 26-003 2-6 модулей DIN с дверкой защита IP20 рассчитан на открытую установку на стену. Для монтажа используются предварительно просверленные отверстия в задней стенке корпуса. Кабели заводятся через технологические прорези в боковых или нижних стенках - они уже подготовлены, не требуют доработки. DIN-рейка фиксирована внутри корпуса, её можно использовать сразу после установки щитка. Убедитесь, что толщина стены не превышает 140 мм - иначе возникнет трудность с креплением.

Безопасность и стандарты

Щиток соответствует требованиям к изоляционным материалам для электротехнических изделий. IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не защищает от влаги - поэтому не применяйте его во влажных помещениях (ванная, баня, улица). Корпус выполнен из самозагасающего полистирола, который не поддерживает горение. Соответствие нормам безопасности подтверждается сертификатами производителя TDM ELECTRIC.

Преимущества

• Прозрачная крышка позволяет видеть положение рычагов автоматов и состояние индикации без вскрытия
• Чёткая разметка под 6 модулей - удобно планировать компоновку оборудования
• Лёгкий вес и простая конструкция снижают время монтажа
• Белый цвет маскирует следы пыли и не выглядит грязным даже в технических помещениях
• Имеются готовые проходы для кабелей - не нужно сверлить или резать корпус

Ограничения применения

• Не предназначено для установки вне помещений - IP20 не защищает от влаги, пыли и температурных перепадов
• Не рекомендовано для помещений с постоянной влажностью выше 80%
• Ограниченная глубина (138 мм) не позволяет установить крупные устройства (например, некоторые модели УЗО с функцией защиты от импульсов)
• Не имеет встроенного заземления - необходимо прокладывать отдельную шину PE
• Замок дверки не предусматривает возможность опломбирования - не подходит для объектов, требующих герметичного доступа

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, освещению, розеткам
• Щиток в гараже - управление светом, розетками, зарядкой инструментов
• Техническое помещение в школе - питание систем видеонаблюдения, сервера связи
• Подвал дома - автономная группа для насоса, вентилятора, освещения
• Офисный этаж - временный щиток для переустройства розеточных групп

Практические советы

• Перед монтажом проверьте, чтобы все автоматы и УЗО поместились в 6 модулей - не забывайте про свободное место для коммутации
• При использовании кабеля большего сечения (более 4 мм2) убедитесь, что он не перегибается в прорезях - используйте кабельные вводы
• Для долговечности не допускайте попадания влаги на прозрачную крышку - она не является герметичной
• При необходимости увеличения числа модулей - выбирайте более широкие модели (например, ЩК 26-004 на 12 модулей)
• При установке в деревянную стену - используйте металлическую подложку для лучшей теплоотдачи и пожаробезопасности
