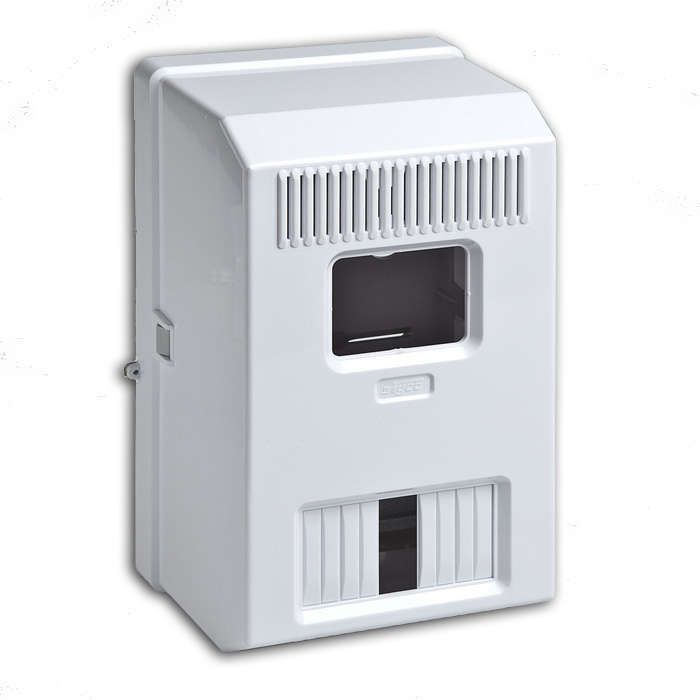

Корпус щитка квартирного IP30 261х154х131мм пластиковый белый Tyco - 68021

Корпус щитка квартирного открытого типа 261х154х131мм белый IP30 от бренда Рувинил (артикул 68021) предназначен для компактной сборки распределительных устройств в квартирах и офисах. Корпус выполнен из прочного полистирола, имеет навесной способ крепления и защищён от доступа пальцев и тонких предметов (IP30). Внутри предусмотрено место для одного счётчика, одной DIN-рейки на 5 модулей и заземляющая шина.

Назначение и область применения

Корпус щитка квартирного открытого типа 261х154х131мм белый IP30 используется для монтажа бытовой электроаппаратуры: автоматических выключателей, УЗО, дифавтоматов и одиночного индукционного счётчика. Подходит для установки в жилых домах, квартирах, офисах и других помещениях с контролируемой средой. Открытый тип корпуса обеспечивает удобный доступ к оборудованию для обслуживания и проверки.

Технические характеристики

• Габариты: 261×154×131 мм
• Тип изделия: Щит учётно-распределительный
• Степень защиты: IP30 - предотвращает доступ пальцев и тонких предметов, но не защищает от воды и пыли
• Количество модулей DIN: 5 (стандарт 17,5 мм каждый)
• Количество рядов: 1
• Место под счётчик: 1 (с фиксацией на 3 болта)
• Материал корпуса: Полистирол - ударопрочный, не поддерживающий горение, устойчив к воздействию влаги
• Цвет: Белый
• Способ монтажа: Навесной
• Наличие DIN-рейки: Да (встроена, не съёмная)
• Шина PE/N: Латунная, уже вмонтирована внутри корпуса

Совместимость и монтаж

Корпус щитка квартирного открытого типа 261х154х131мм белый IP30 совместим со всеми стандартными модульными аппаратами шириной до 17,5 мм. Для монтажа используются 4 самореза и 4 пластиковых дюбеля, входящих в комплект. Крепление выполняется на стену из бетона, кирпича или гипсокартона (при использовании подходящего крепежа). Индукционный счётчик фиксируется трёмя болтами с гайками - они уже установлены в корпусе. DIN-рейка не снимается, поэтому оборудование монтируется прямо на месте.

Безопасность и стандарты

Степень защиты IP30 соответствует ГОСТ 14254 - исключает случайный контакт с токоведущими частями пальцами или инструментами толщиной более 2,5 мм. Материал корпуса - полистирол - не распространяет горение. Комплектация соответствует требованиям к распределительным щиткам для жилых помещений. Примечание: IP30 не обеспечивает защиту от влаги - не использовать в сырых помещениях, на улице или в подвале без дополнительной герметизации.

Преимущества

• Уже встроенная DIN-рейка и заземляющая шина снижают время монтажа
• Фиксированное место под счётчик с готовыми креплениями - не требуется сверление
• Легкий вес и простая форма позволяют легко транспортировать и устанавливать
• Пломбировочные ушки обеспечивают возможность опломбирования вводного автомата
• Белый цвет корпуса хорошо сочетается с интерьером и визуально не перегружает пространство

Ограничения применения

• Не подходит для установки в условиях повышенной влажности (ванная комната, подвал, балкон) - IP30 не защищает от воды
• Нельзя использовать вне помещений - открытое исполнение не рассчитано на атмосферные осадки
• Ограниченное количество модулей (5): не подходит для сложных систем с большим числом УЗО и автоматов
• Корпус не предусматривает внутреннюю вентиляцию - не рекомендован для мест с высокой тепловой нагрузкой
• Полистирол менее устойчив к механическому повреждению, чем металлические аналоги

Примеры использования

• Электрощиток в квартире для групп освещения, розеток и кухонной техники
• Распределительный щит в офисном кабинете с одним счётчиком и несколькими автоматами
• Аварийный щиток в подъезде для временного подключения оборудования
• Индивидуальный ввод в новостройке перед основным распределительным щитком

Практические советы

• Перед монтажом проверьте, что посадочное место под счётчик точно соответствует вашему прибору - габариты указаны в спецификации
• При креплении к гипсокартону используйте анкерные дюбели, а не обычные пластиковые - иначе корпус будет провисать
• Не перегружайте DIN-рейку: 5 модулей - максимум; если нужно больше - выбирайте другой корпус
• При замене счётчика не снимайте корпус - достаточно открутить три болта и вынуть прибор
• Для долговечности не допускайте попадания влаги на контакты внутри корпуса - даже при IP30 это опасно
• Корпус щитка квартирного открытого типа 261х154х131мм белый IP30 от Рувинил (68021) - один из самых популярных решений для базового распределения в России; он надёжно работает при правильном применении
