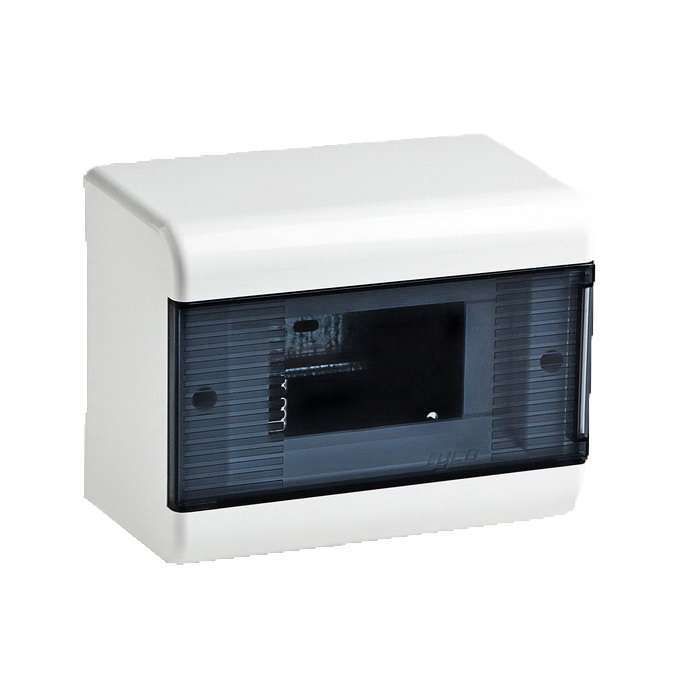

Щиток распределительный навесной на 9 модулей с дверцей белый IP40 (ЩРн-П-9) - 68029 TYCO

Щиток распределительный навесной на 9 модулей с дверцей белый IP40 (ЩРн-П-9) от Ruvinil предназначен для компактного монтажа автоматических выключателей и УЗО в условиях внутренней электропроводки. Этот модельный ряд обеспечивает надежную защиту оборудования от внешних воздействий и удобство обслуживания благодаря закрытому корпусу с дверцей.

Назначение и область применения

Щиток распределительный навесной на 9 модулей с дверцей белый IP40 (ЩРн-П-9) используется для организации распределительных сетей в жилых домах, офисах и производственных помещениях. Подходит для установки до девяти однополюсных автоматов или комбинаций устройств (например, 5 автоматов + 2 УЗО). Применяется там, где требуется защита от случайного контакта с токоведущими частями, но нет необходимости в защите от воды или пыли высоких классов.

Технические характеристики

• Тип изделия: Распределительный щит
• Количество модулей: 9 (стандартный шаг 17,5 мм)
• Способ монтажа: Навесной — крепится на стену с помощью дюбелей или саморезов
• Степень защиты: IP40 — защита от предметов больше 1 мм (например, отверток, проводов), но не от воды и пыли
• Материал корпуса: АБС-пластик — прочный, ударостойкий, не поддерживающий горение
• Материал двери: Пластик — прозрачная или матовая, фиксируется на петлях
• Тип крышки: Закрытого типа — дверца плотно закрывается, предотвращает доступ к внутренним элементам
• Количество рядов: 1 — все устройства располагаются в один горизонтальный ряд
• Цвет: Белый — соответствует стандартному цвету электрооборудования в интерьерах
• DIN-рейка: Да — металлическая, рассчитана на нагрузку до 9 модулей

Совместимость и монтаж

Щиток распределительный навесной на 9 модулей с дверцей белый IP40 (ЩРн-П-9) совместим со всеми стандартными автоматическими выключателями и УЗО, соответствующими DIN EN 60898. На внутреннюю сторону установлены:

• Металлическая DIN-рейка — позволяет легко фиксировать устройства без дополнительного крепления
• Латунная заземляющая шина PE — для подключения защитного провода
• Пластиковые опоры под N-шину — обеспечивают изоляцию нулевой шины от корпуса

Для монтажа используйте два самореза или дюбель-гвоздя через отверстия на задней стенке. Минимальный зазор между щитком и поверхностью стены — 5 мм для вентиляции. После установки проверьте герметичность замка дверцы — он должен плотно закрываться без перекосов.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для бытовых и административных объектов. Материал корпуса — самозатухающий АБС-пластик, что снижает риск распространения пламени. Степень защиты IP40 гарантирует защиту от проникновения инструментов и крупных частиц, однако не является водонепроницаемой. Для помещений с повышенной влажностью (ванна, кухня, подвал) рекомендуется использовать модели с IP54 и выше.

Преимущества

• Удобная комплектация: всё необходимое для сборки внутри — рейка, шины, крепеж уже установлены
• Чёткая организация: однострочная компоновка упрощает диагностику и замену устройств
• Защита от несанкционированного доступа: дверца препятствует случайным контактам детей или посторонних лиц
• Экономия времени: не требует самостоятельной установки DIN-рейки и шин

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях — IP40 не защищает от брызг и влаги
• Не подходит для установки в местах с высоким уровнем пыли (цеха, мастерские без вентиляции)
• Ограниченное количество модулей — нельзя установить более 9 устройств без изменения схемы
• Пластиковый корпус не предназначен для механических ударов — не используется в промышленных зонах с высокой вибрацией

Примеры использования

• Распределительный щиток в квартире — для групп освещения, розеток и кухонной техники
• Офисный этаж — управление питанием рабочих мест и серверного оборудования
• Производственный участок — распределение питания на малые станки и контрольные панели
• Подъездные щитки в многоквартирном доме — для учета потребления по этажам

Практические советы

• Перед монтажом проверьте соответствие габаритов щита проему в стене — корпус имеет выпуклую форму, особенно у дверцы
• Используйте кабельные вводы с уплотнителями, чтобы исключить попадание пыли даже при IP40
• Обязательно подключите заземляющую шину к основному контуру заземления дома — это обязательное условие безопасности
• Не перегружайте DIN-рейку — максимальная нагрузка на одну точку крепления — 1,5 кг; при установке тяжелых УЗО распределите вес равномерно
• Щиток распределительный навесной на 9 модулей с дверцей белый IP40 (ЩРн-П-9) от Ruvinil лучше всего сочетается с продукцией других брендов, если они соответствуют DIN-стандарту — например, ABB, Schneider Electric, IEK
