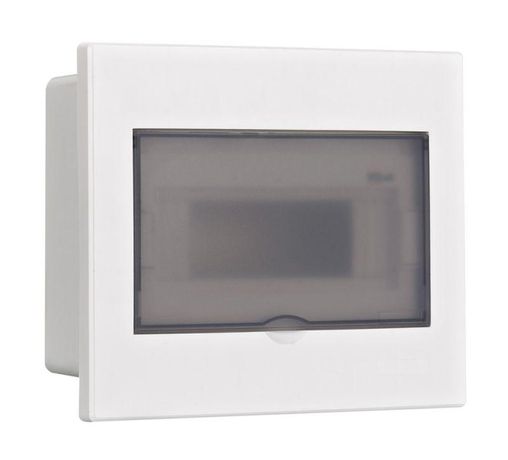

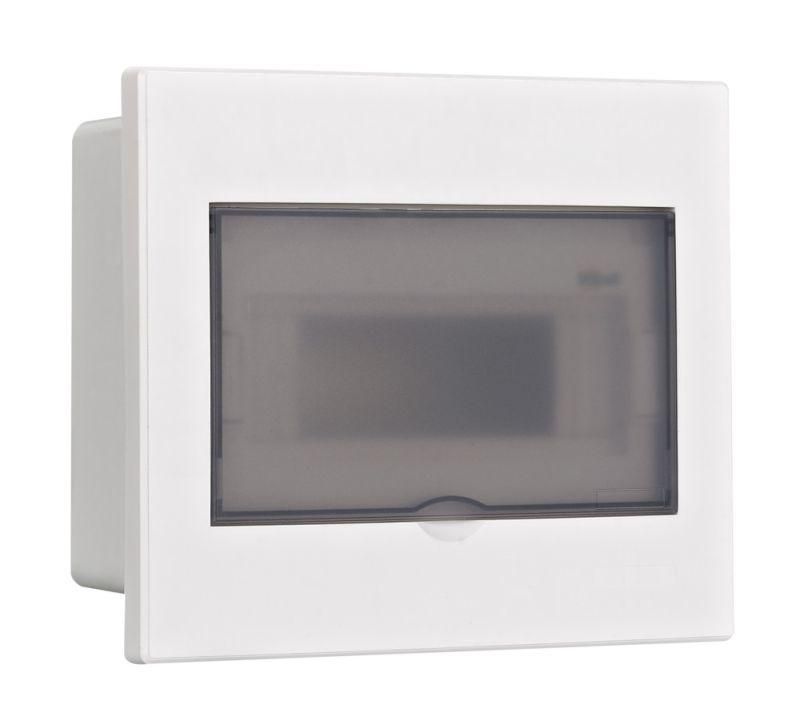

Корпус пластиковый навесной с прозрачной дверью 1 ряд 9 модулей IP41 ЩРН-П - 31062DEK APC

Корпус навесной пластиковый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРН-П от DEKRAFT - компактная и надёжная сборочная единица для монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и промышленных распределительных щитках. Артикул 31062dek соответствует серии ЩРН-П Lite, предназначенной для простой и безопасной организации электрощита.

Назначение и область применения

Корпус ЩРН-П используется для защиты и компактного размещения модульного электрооборудования: автоматических выключателей, УЗО, реле напряжения, контакторов и т.д. Подходит для установки в жилых домах, офисах, производственных помещениях и на объектах с ограниченным пространством. Навесной тип крепления позволяет монтировать щиток на стену без необходимости встройки в нишу.

Технические характеристики

• Количество модулей: 9 (по 18 мм каждый, всего 162 мм)
• Количество DIN-реек: 1
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Материал корпуса: негорючий ABS-пластик (RAL9003 - белый матовый)
• Дверца: прозрачная, из органического стекла, фиксируется в открытом положении
• Крепление: навесное, с кронштейнами для монтажа на стену
• Внутренние элементы: держатели для нулевой (N) и заземляющей (PE) шинок
• Выламываемые отверстия: для ввода кабелей - расположены на боковых и нижних сторонах корпуса

Совместимость и монтаж

Щиток ЩРН-П полностью совместим с модульными устройствами стандарта EN 60947, включая продукцию DEKRAFT и Systeme Electric. Монтаж выполняется в следующем порядке:

• Установите корпус на стену с помощью крепёжных отверстий и дюбелей (не входят в комплект)
• Закрепите DIN-рейку внутри корпуса (уже предустановлена)
• Подключите нулевые и заземляющие шины к держателям
• Установите модульные устройства на рейку - они защёлкиваются механически
• Проденьте кабели через выламываемые отверстия, закройте их заглушками (при необходимости)
• Закройте дверцу - она фиксируется вверху, чтобы не мешала доступу

Не требует специальных инструментов. Для точного сверления отверстий используйте перфоратор с насадкой по пластику.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствующего требованиям UL94 V-0 по горючести. Степень защиты IP41 обеспечивает безопасную работу в условиях возможного попадания капель воды - например, в ванных комнатах или на кухнях. Соответствует нормам ГОСТ IEC 61439-1 для распределительных щитов низкого напряжения.

Преимущества

• Прозрачная дверца позволяет визуально контролировать состояние модулей без вскрытия щита
• Фиксация дверцы в открытом положении упрощает обслуживание и диагностику
• Готовые места под шинки N/PE экономят время при сборке
• Негорючий материал снижает риск возгорания при аварии
• Легкий вес и простая форма позволяют легко транспортировать и монтировать

Ограничения применения

• IP41 не подходит для помещений с высокой влажностью, постоянным воздействием брызг или мойкой - для таких условий нужна степень IP54 и выше
• Не предназначен для установки вне помещений (уличное использование запрещено)
• Максимальная нагрузка по мощности определяется установленными модулями - корпус не ограничивает ток, но не рассчитан на большие токи (>100 А) без внешнего охлаждения
• Не рекомендуется использовать в средах с агрессивными химическими веществами - ABS-пластик чувствителен к растворителям

Примеры использования

• Электрощит в квартире: 3 автомата освещения, 2 УЗО, 1 реле напряжения, 1 счетчик
• Щит на этаже многоквартирного дома: вводной автомат + 5 групповых автоматов
• Производственный участок: управление маломощными станками через контакторы и термореле
• Коттедж: распределение питания по комнатам, кухне, санузлу

Практические советы

• Перед монтажом проверьте посадочные размеры модулей - все должны точно входить в 18 мм на рейке
• Используйте кабельные вводы с герметичными резиновыми кольцами, если требуется повышенная герметизация
• Не затягивайте болты слишком сильно - ABS-пластик легко трескается
• При использовании в холодном помещении (ниже 0C) избегайте ударных нагрузок на дверцу - пластик становится хрупче
• Артикул 31062dek - это именно модель ЩРН-П Lite; не путайте с другими сериями DEKRAFT, где может отличаться количество модулей или тип дверцы
