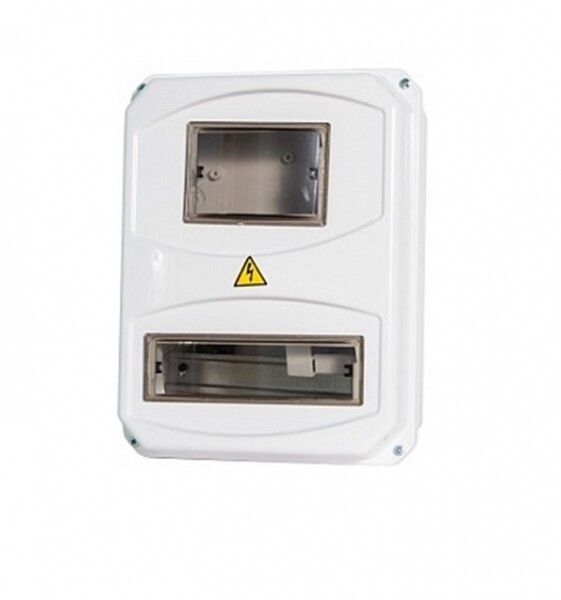

Щит учетно-распределительный пластиковый ЩУРН-П 3/10 (ВхШхГ) (344х271х113) IP55 Basic | pb-3/10-55-bas EKF

Щит учетно-распределительный пластиковый ЩУРн-П 3/10 (344х271х113) IP55 Basic от EKF серии Basic предназначен для компактного монтажа электросчётчика и автоматических выключателей в условиях улицы или сырых помещений. Благодаря защищённому корпусу и возможности пломбирования, он часто используется в частном домостроении и на дачах.

Назначение и область применения

Щит учетно-распределительный ЩУРн-П 3/10 (344х271х113) IP55 Basic применяется для учёта электроэнергии и распределения нагрузки в бытовых сетях до 400 В. Подходит для установки в местах, где требуется защита от пыли и брызг воды - например, на фасаде дома, в подъезде, гараже или на даче. Учитывает один трёхфазный счётчик и до десяти модульных устройств: автоматов, УЗО, реле напряжения.

Технические характеристики

• Форм-фактор: накладной, прямоугольный корпус размером 344×271×113 мм
• Материал: самозагасающий пластик (поликарбонат)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Количество модулей DIN: 10 (стандартная ширина 18 мм на модуль)
• Место под счётчик: одна ниша под трёхфазный счётчик (по ГОСТ 30207–94)
• DIN-рейка: встроена, металлическая, с возможностью крепления любых модульных устройств
• Крышка: съемная, с замком, обеспечивает герметичность при закрытом положении
• Цвет: серый (матовый, не отражающий свет)
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит учетно-распределительный ЩУРн-П 3/10 (344х271х113) IP55 Basic монтируется накладным способом на стену с помощью дюбелей или саморезов. Отверстия для крепления расположены по углам и по центру боковых сторон. Для подвода проводов предусмотрены два входных кабельных ввода (диаметром до 16 мм) - сверху и снизу. Кабели заводятся через резиновые уплотнители, которые сохраняют степень защиты IP55 после монтажа. Счётчик устанавливается в специальную нишу с открытым доступом для обслуживания и опломбирования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30207–94 для щитов учётных и ГОСТ Р 51321.1–2007 для распределительных устройств низковольтных. Конструкция исключает случайный контакт с токоведущими частями при открытой крышке благодаря внутренней изоляции и размещению элементов за пределами зоны доступа. Прозрачная крышка над счётчиком позволяет проверить показания без вскрытия корпуса, что снижает риск повреждения пломбы.

Преимущества

• Защита IP55 позволяет устанавливать щит вне помещения без дополнительных кожухов
• Прозрачное окно для счётчика - удобство контроля без вскрытия
• Встроенная DIN-рейка - экономия времени при сборке
• Съёмная крышка с замком - безопасность и возможность опломбирования
• Пластиковый корпус не ржавеет, не требует покраски, долговечен в агрессивной среде
• Гарантия 5 лет - подтверждает качество материалов и сборки

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон или в контакте с химически активными жидкостями
• Не рассчитан на постоянное погружение в воду - IP55 не равно IP67
• Максимальная нагрузка ограничена количеством модулей (10); для большего числа устройств нужен щит с большим числом модулей
• Не имеет встроенных коммуникационных интерфейсов (например, для передачи данных с умного счётчика)

Примеры использования

• Электрощит на фасаде частного дома для подключения трёхфазного счётчика и групп автоматов освещения, розеток и насоса
• Дачный участок: распределение энергии от столба к бане, гаражу и жилому дому
• Подъездные щиты в многоквартирных домах для индивидуального учёта
• Обслуживание временных объектов: строительные площадки, торговые павильоны

Практические советы

• Перед монтажом проверьте, чтобы посадочное место под счётчик совпадало с форм-фактором вашего устройства - тип “3ф” подходит для большинства современных счётчиков (Люкс, Меркурий, Нева)
• При использовании в холодном климате убедитесь, что кабели и соединения не перегибаются в области вводов - пластик становится хрупким ниже –25C
• При установке на деревянную поверхность используйте термостойкий изолирующий слой между щитом и стеной
• После монтажа обязательно заполните все вводы - даже неиспользуемые - резиновыми пробками, чтобы сохранить IP55
• Щит EKF серии Basic совместим с продукцией других производителей, если они соответствуют стандарту DIN 35 мм
