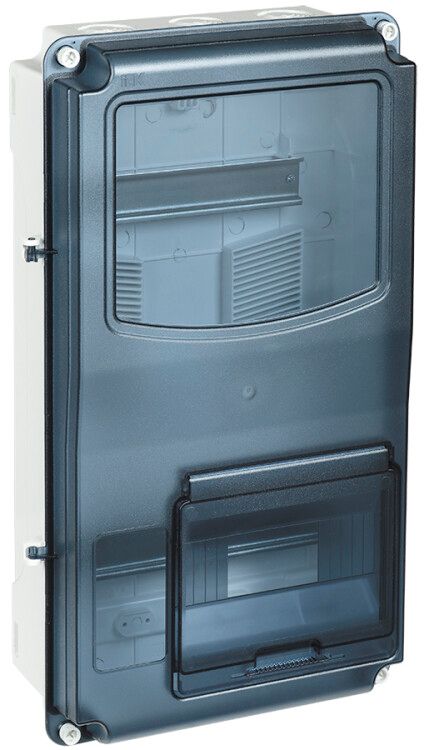

Корпус пластиковый навесной ЩУРн-П 3/12 IP66 PC (500х290х122мм) KREPTA 3 | MSP3-N-12-66-L IEK

Корпус пластиковый ЩУРн-П 3/12 IP66 PC LIGHT от IEK - это накладной щит учетно-распределительный из полистирола с защитой IP66, рассчитанный на установку одного или нескольких счетчиков и модульного оборудования. Артикул msp3-n-12-66-l подходит для монтажа в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Корпус пластиковый ЩУРн-П 3/12 IP66 PC LIGHT предназначен для установки однофазных и трехфазных электросчетчиков - как индукционных, так и электронных. Также внутри можно разместить автоматические выключатели, УЗО, реле и другие модульные устройства. Подходит для внутренней и наружной установки: в подъездах, на фасадах зданий, в технических помещениях, на производстве, где есть пыль, влага или агрессивная среда.

Технические характеристики

• Тип изделия: щит учетно-распределительный
• Материал: полистирол (PC LIGHT) - прочный, устойчивый к УФ-излучению и химическим воздействиям
• Количество модулей DIN: 12 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды из любого направления
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых климатических условиях
• Климатическое исполнение: У1 - для эксплуатации в закрытых и открытых помещениях с умеренным климатом
• Глубина монтажа: 29,5 мм - компактный профиль, не требует глубокой ниши
• Способ монтажа: накладной - крепится прямо на стену без предварительного вскрытия
• Цвет: белый - соответствует требованиям к эстетике в жилых и общественных зонах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Наличие DIN-рейки: да - уже смонтирована внутри, готова к установке модулей
• Место под счётчик: да - предусмотрено специальное углубление с креплениями для фиксации счетчика

Совместимость и монтаж

Корпус пластиковый ЩУРн-П 3/12 IP66 PC LIGHT совместим со всеми типами однополюсных и многополюсных модульных устройств шириной 18 мм. Для монтажа достаточно использовать саморезы M4 или аналогичные крепежи через отверстия на задней стенке. Кабельный ввод выполнен под гофротрубу Ø 16–20 мм - входы расположены снизу и сбоку. Накладной способ позволяет устанавливать корпус даже на неровную поверхность. Глубина 29,5 мм обеспечивает минимальный выступ от стены, что важно для тесных мест.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для распределительных щитов. Высокая степень защиты IP66 гарантирует безопасность при работе в сырых и запыленных условиях. Материал полистирола не поддерживает горение и имеет класс самозатухания V-0 по UL 94. Применение в соответствии с рекомендациями производителя исключает риск возгорания от перегрева.

Преимущества

• Уже встроенная DIN-рейка - экономит время на сборке
• Выделенная ниша под счетчик - упрощает установку и повышает надежность крепления
• Высокая термостойкость - выдерживает экстремальные температуры без деформации
• Защита IP66 - позволяет применять на улице без дополнительных кожухов
• Легкий вес и простота монтажа - снижают трудозатраты при установке
• Белый цвет - не выцветает под солнцем и легко сочетается с любым интерьером

Ограничения применения

Не предназначен для установки в местах постоянного прямого контакта с жидкостью (например, под душем или в бассейне). Не следует использовать в средах с агрессивными химическими парами (кислоты, щелочи, растворители) - материал полистирола не устойчив к таким веществам. Корпус не рассчитан на механические удары или давление - не применяйте в качестве опоры или площадки. Не допускается вскрытие корпуса во время работы под напряжением - он не является средством защиты от поражения током, а лишь препятствует попаданию внешних факторов.

Примеры использования

• Установка на фасаде многоэтажного дома для учета электроэнергии по этажам
• Распределительный щит на производственной линии с высокой запыленностью
• Внутренний щит в подвале с повышенной влажностью
• Аварийный щит на объектах ЖКХ, где требуется быстрый доступ к счетчику
• Подключение тепловых насосов, систем освещения, насосных станций

Практические советы

• Перед монтажом проверьте, чтобы посадочные места под счетчик совпадали с вашим моделью - некоторые старые счетчики имеют нестандартные крепления
• При использовании на улице обязательно используйте герметичные вводы и затягивайте кабельные вводы плотно - даже IP66 не спасёт от протечек при плохой герметизации
• Не перегружайте корпус более чем 12 модулями - превышение нагрузки вызывает перегрев и нарушение теплообмена
• Для удобства обслуживания оставляйте свободное место вокруг корпуса - минимум 10 см с каждой стороны
• При замене счетчика не снимайте весь корпус - достаточно открутить крышку; корпус ЩУРн-П 3/12 IP66 PC LIGHT открывается одним движением
• Артикул msp3-n-12-66-l - единственный в серии KREPTA с такой комбинацией глубины, защиты и количества модулей - выбирайте его именно тогда, когда нужна максимальная защита в ограниченном пространстве
