Щиток тусо о/п на 24 мод. с двер. 370х302х95мм | 68324 Рувинил TYCO

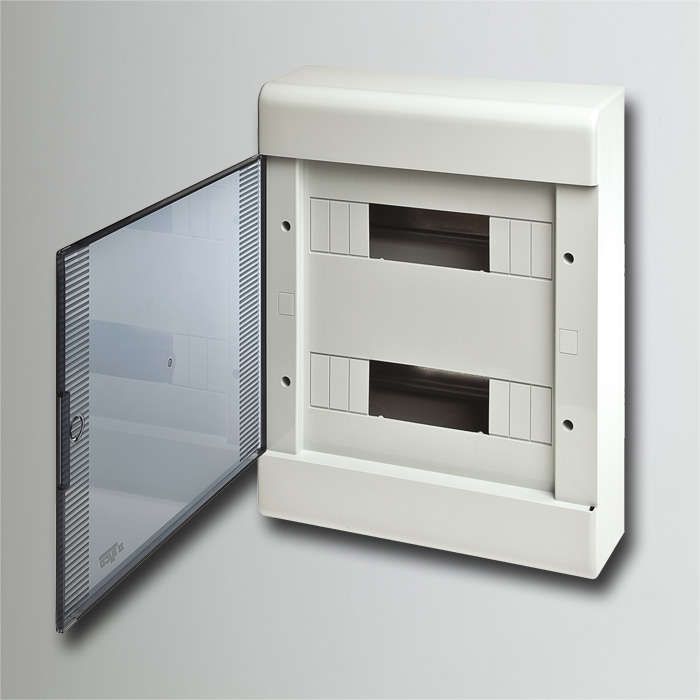

Щит распределительный навесной на 24 модуля с дверцей белый IP40 (ЩРн-П-24) от брендов Рувинил, Тусо, Ruvinil и RUVinil предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Корпус из АБС-пластика обеспечивает прочность при минимальном весе, а закрытая дверца защищает внутреннюю проводку от случайного контакта.

Назначение и область применения

ЩРн-П-24 используется для организации распределения электроэнергии внутри зданий. Подходит для установки в жилых домах, офисах, административных и производственных помещениях, где требуется централизованное управление группой потребителей. Применяется в системах освещения, розеточных контуров, бытовой техники и слаботочного оборудования. Не рекомендован для открытых площадок или помещений с высокой запыленностью и влажностью.

Технические характеристики

• Количество модулей: 24 (стандартная ширина модуля — 17,5 мм)
• Количество рядов: 2 (по 12 модулей в каждом)
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: АБС-пластик — ударопрочный, не поддерживающий горение
• Материал дверцы: непрозрачный пластик — предотвращает доступ к токоведущим частям
• Цвет: белый — совместим с интерьерными решениями
• Способ монтажа: навесной — крепится на стену с помощью дюбелей или саморезов
• Наличие DIN-рейки: да — стандартная рейка 35 мм для фиксации модульных аппаратов

Совместимость и монтаж

ЩРн-П-24 совместим со всеми типовыми модульными устройствами, соответствующими стандарту DIN EN 60947-7-1. Для монтажа используйте дюбели диаметром 6–8 мм и саморезы длиной не менее 40 мм. Расстояние между точками крепления — около 200–250 мм. Перед установкой проверьте, что глубина щита позволяет свободно открывать дверцу и не перегибаются провода при подключении. Кабельный ввод осуществляется через готовые отверстия в нижней и боковой части корпуса — они не имеют герметизации, поэтому требуют дополнительной защиты при использовании во влажных условиях.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60670-1 для распределительных устройств. Наличие дверцы обеспечивает защиту от случайного прикосновения к токоведущим элементам. Однако степень защиты IP40 не гарантирует защиту от влаги — использование в банях, подвалах или на улице недопустимо. Все материалы корпуса и дверцы не поддерживают горение, что снижает риск распространения пламени при аварийных ситуациях.

Преимущества

• Удобная двухрядная компоновка — позволяет разместить до 24 устройств без перегрузки по ширине
• Легкий вес благодаря АБС-пластиковому корпусу — упрощает транспортировку и монтаж
• Чистый внешний вид — белый цвет хорошо сочетается с отделкой стен
• Фиксированная дверца — исключает случайное открытие при вибрациях или механическом воздействии
• Готовая DIN-рейка — экономит время на сборке, не требует дополнительной установки

Ограничения применения

• Не предназначена для установки вне помещений — IP40 не защищает от влаги и пыли
• Не подходит для сред с химически активными испарениями — АБС-пластик может деформироваться под действием растворителей
• Отсутствие кабельных вводов с уплотнением — требует самостоятельной герметизации при необходимости
• Ограниченная теплостойкость — не рекомендуется использовать рядом с источниками нагрева выше +50°C

Примеры использования

• Распределительный щит в квартире — для управления светом, розетками и кондиционером
• Общий щит на этаже многоквартирного дома — для группового учета и отключения
• Щит в мастерской — для питания станков, сварочного аппарата и освещения рабочей зоны
• Система управления слаботочным оборудованием — видеонаблюдение, сигнализация, Wi-Fi точки

Практические советы

• Перед монтажом рассчитайте суммарную нагрузку всех модулей — не допускайте перегрузки по току
• Используйте клеммы с маркировкой — так проще обслуживать и диагностировать схему
• При подключении силовых кабелей оставляйте запас длины — минимум 15 см от входа до устройства
• Проверяйте посадочный диаметр кабеля — он должен подходить под размеры вводных отверстий
• Для долговечности избегайте установки ЩРн-П-24 в местах с постоянным попаданием прямого солнечного света — материал может выгореть
• При замене модулей всегда отключайте питание — даже при отключенном автоматах возможен контакт с напряжением на шинах
