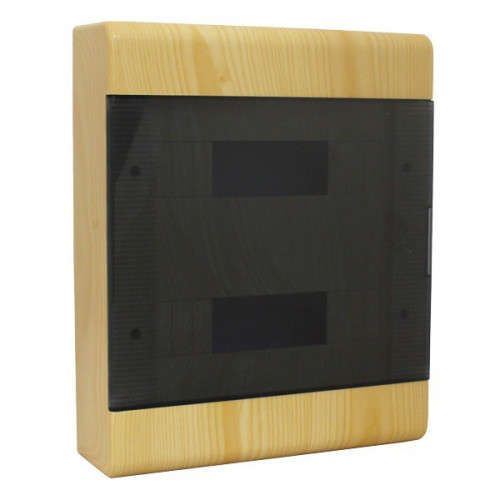

Щиток тусо о/п на 24 мод. с двер. 370х302х95мм сосна светлой основе | 68324-27М Рувинил TYCO

Щиток распределительный на 24 модуля с дверцей 370×302×95 мм сосна на светлой основе IP40 от бренда Ruvinil - компактная коробка для установки автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Артикул 68324-27м обеспечивает надёжную защиту оборудования и удобство обслуживания благодаря закрытому корпусу с дверью.

Назначение и область применения

Щиток распределительный на 24 модуля с дверцей предназначен для внутренней установки в квартирах, офисах, торговых точках и небольших производственных объектах. Он служит центром распределения электроэнергии: здесь устанавливаются автоматы, УЗО, реле и другие модульные устройства. Корпус с дверью защищает оборудование от случайного прикосновения и пыли, что особенно важно в местах с высокой проходимостью. Модель подходит для замены старых щитков или организации новой электропроводки.

Технические характеристики

• Количество модулей: 24 (два ряда по 12 модулей каждый)
• Габариты: 370 × 302 × 95 мм (высота × ширина × глубина)
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных аппаратов
• Тип крышки: закрытый тип с дверцей - доступ к оборудованию только после открывания
• Способ монтажа: навесной - крепится к стене с помощью дюбелей или саморезов
• Цвет: имитация дерева «сосна на светлой основе» - декоративная плёнка, не влияющая на функциональность

Совместимость и монтаж

Щиток распределительный на 24 модуля совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматические выключатели серии ABB, Schneider Electric, IEK, Legrand). DIN-рейка уже установленная - достаточно защёлкнуть устройства на месте. Для монтажа используйте два крепёжных отверстия на задней стенке. Учитывайте, что глубина корпуса - всего 95 мм; не все крупные УЗО или дифавтоматы поместятся, если они имеют увеличенную глубину. Перед установкой проверьте габариты ваших устройств.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 - предотвращает попадание инструментов, проволоки и аналогичных твёрдых частиц, но не защищает от влаги. Щиток не предназначен для установки во влажных зонах (ванная, кухня, улица). Материал корпуса - АБС-пластик - соответствует нормам по самозатуханию (UL94 V-0). Напряжение работы - до 400 В переменного тока, согласно стандартным условиям для бытовых щитков.

Преимущества

• Удобная дверца с замком (не указано наличие, но предусмотрена возможность) - позволяет запирать щиток, исключая несанкционированный доступ
• Имитация древесины - эстетично сочетается с интерьером, не требует отделки после монтажа
• Чёткая двухрядная разметка - легко планировать расположение модулей
• Пластиковый корпус легче металлического - снижает нагрузку на стену и упрощает транспортировку

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Не подходят для установки мощных устройств с большой глубиной (некоторые дифавтоматы и терморегуляторы могут не поместиться)
• Нет встроенной системы вентиляции - при перегрузке возможен нагрев внутри корпуса
• Декоративная поверхность - не предназначена для частой механической очистки, может повредиться при использовании абразивов

Примеры использования

• Электрощит в однокомнатной квартире - 10 модулей на освещение, 6 на розетки, 4 на кухонную группу
• Офисный щиток - распределение питания между компьютерами, принтерами и системами безопасности
• Небольшой магазин - управление освещением, холодильниками и сигнализацией через один щиток

Практические советы

• Перед покупкой сверьте глубину ваших устройств - некоторые УЗО имеют глубину более 80 мм, и в этом случае потребуется минимум 100–110 мм свободного места
• При монтаже оставьте 5–10 см свободного пространства вокруг щитка для доступа и теплоотвода
• Не затягивайте крепления слишком сильно - пластик может треснуть
• Для долговечности избегайте прямого воздействия солнечных лучей - цвет может выгореть
• Артикул 68324-27м - единственный вариант этой модели в линейке Ruvinil; аналогов с такой же внешней отделкой и размером нет
