Щиток настенный с дверцей 18 мод.,IP65, серый, клеммным блоком 63А | RB18W6TGD DKC ДКС

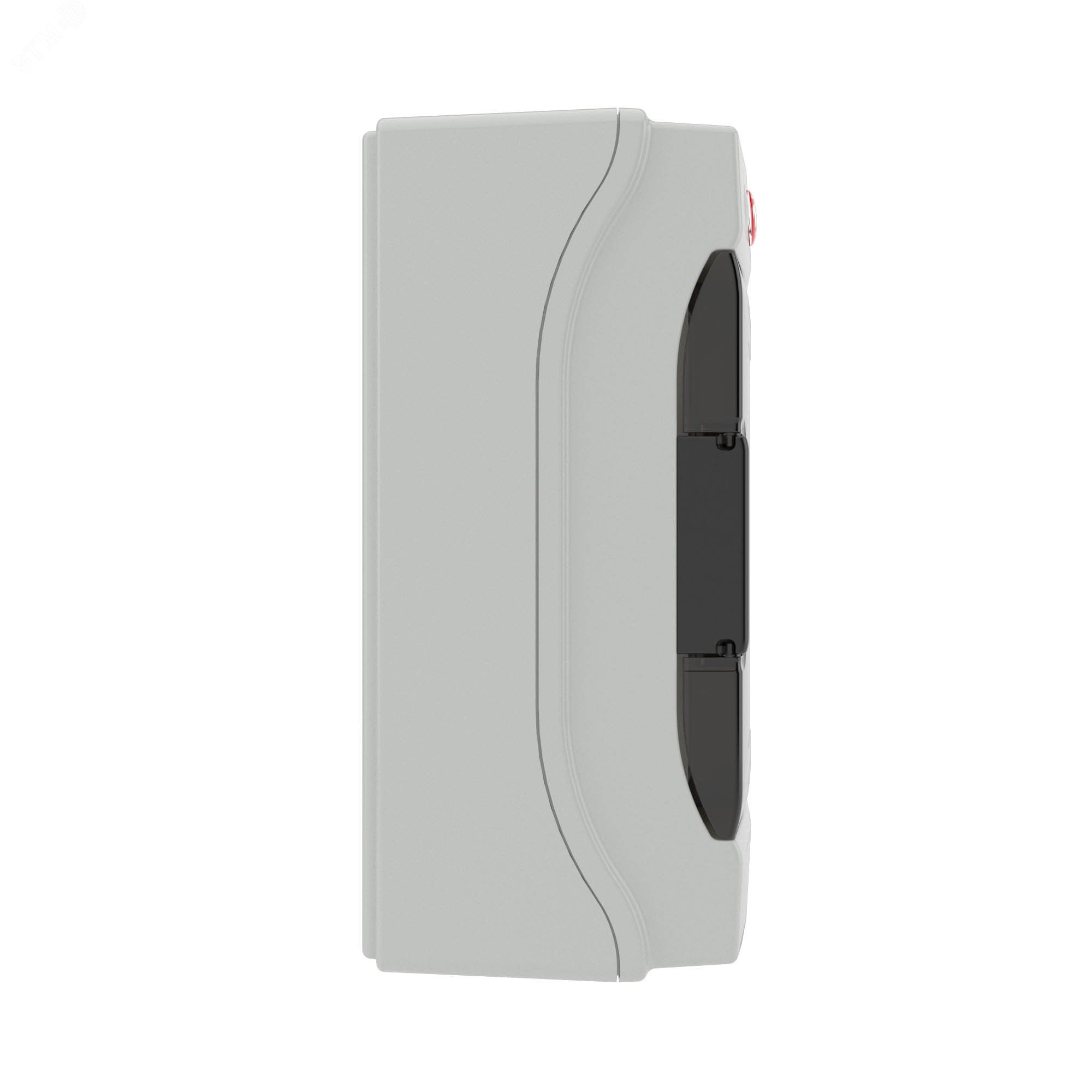

Щиток настенный с дверцей 18 модулей, IP65, серый, с клеммным блоком 63А от DKC (ДКС) - это надёжный распределительный щит для монтажа в помещениях с повышенной влажностью или запылённостью. Артикул rb18w6tgd сочетает защищённый корпус, готовую клеммную систему и совместимость со стандартными автоматическими выключателями.

Назначение и область применения

Щиток предназначен для организации внутреннего распределения электроэнергии в жилых, офисных и общественных зданиях. Подходит для установки автоматических выключателей, УЗО, реле времени, модулей управления освещением и других устройств на DIN-рейке. Благодаря степени защиты IP65, его можно использовать в коридорах, подъездах, технических помещениях, на улице под навесом - там, где есть риск попадания воды или пыли.

Технические характеристики

• Количество модулей: 18 (стандарт 17,5 мм каждый)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: термостойкий пластик, класс ударопрочности IK09
• Цвет: серый
• Размеры: 408×280×133 мм (Ш×В×Г)
• Количество рядов: один
• Клеммный блок: 63 А, состав - 2 контакта для проводов до 16 мм2 и 12 контактов для проводов до 10 мм2
• DIN-рейка: встроена, оцинкованная, рассчитана на нагрузку до 18 модулей
• Электромагнитная совместимость (EMC): да - снижает помехи в работе чувствительной аппаратуры
• Дверца: прозрачная, затемнённая, с возможностью визуального контроля состояния оборудования
• Замок: одноключевой, для предотвращения несанкционированного доступа

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947-2 и IEC 60898. Для монтажа используется открытая установка - крепление на стену через специальные пазы с заглушками, входящими в комплект. Корпус имеет встроенную монтажную плату, что позволяет равномерно распределить нагрузку на крепёж. Диаметр отверстий для ввода кабелей - стандартный, без фланцев; рекомендуется использовать кабельные вводы с уплотнителями для сохранения IP65.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по ГОСТ Р 50030.2 и ГОСТ Р 51321.1. Наличие EMC-исполнения обеспечивает устойчивость к радиопомехам, важное для работы современных устройств управления. Ударопрочность IK09 гарантирует устойчивость к механическим воздействиям - например, случайным ударам инструментом или предметами.

Преимущества

• Прозрачная дверца позволяет контролировать состояние автоматов без открывания щита
• Встроенные клеммы 63 А исключают необходимость самостоятельной прокладки нулевых и заземляющих шин
• Уже установленная DIN-рейка экономит время монтажа
• Заглушки для пустых модулей и пазов обеспечивают герметичность и эстетичный вид
• Термостойкий пластик не деформируется при перегреве

Ограничения применения

• Не предназначен для установки во взрывоопасных средах (не имеет взрывозащиты Ex)
• Не следует монтировать в местах постоянного прямого воздействия дождя или стоячей воды - IP65 защищает от брызг и струй, но не от погружения
• Максимальная температура окружающей среды - до +40 C; при более высоких значениях требуется принудительное охлаждение
• Клеммный блок рассчитан на ток до 63 А - не подходит для основных вводов выше этого значения

Примеры использования

• Распределительный щит квартиры или дома - для групп освещения, розеток, кухонной техники
• Общий этажный щит в многоквартирном доме
• Щит управления освещением в подвале, на лестничной клетке
• Автоматизация конвейера или насосной станции в помещении с высокой влажностью
• Система управления светом в торговом центре или офисе с использованием таймеров и датчиков

Практические советы

• Перед монтажом проверьте, чтобы вводные кабели имели достаточную длину для подключения к клеммному блоку - он расположен внутри, а не на задней стенке
• Используйте кабельные вводы с резиновыми уплотнителями, особенно при установке вне помещения
• При подключении проводов к клеммам соблюдайте момент затяжки - переусердствовать нельзя, чтобы не повредить контакт
• При необходимости замены устройства - отключите питание, даже если дверца закрыта: она не является средством отключения
• Для удобства обслуживания оставьте свободное место рядом с щитком - минимум 50 см спереди
• Артикул rb18w6tgd - единственный вариант в серии RAM base с таким набором клемм и прозрачной дверцей; другие модели этой серии имеют другую комплектацию
