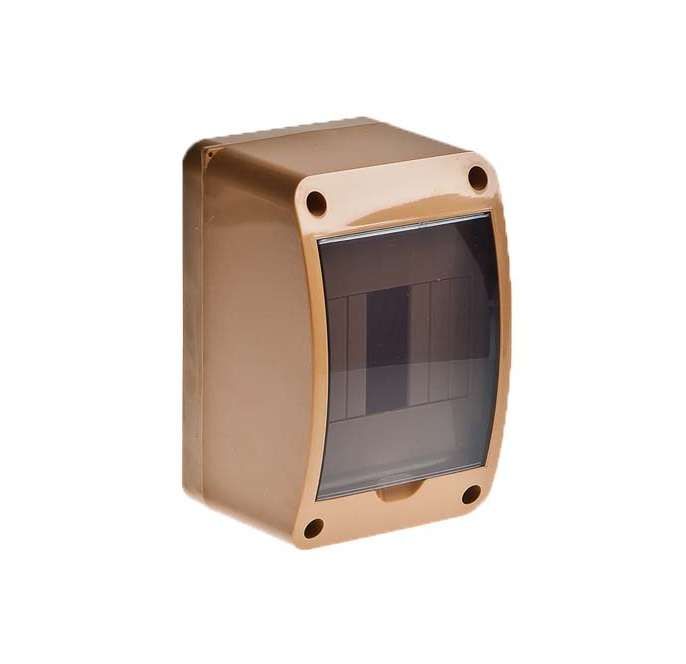

Щиток распределительный навесной на 4 модуля с дверцей коричневый IP40 (ЩРн-П-4) - 68304К TYCO

Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей коричневый IP40 от бренда Рувинил (арт. 68304к) предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в условиях сухих помещений. Корпус из полистирола обеспечивает устойчивость к механическим воздействиям, а дверца с защелкой защищает внутренние элементы от случайного прикосновения.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей коричневый IP40 используется для организации распределения электроэнергии внутри зданий. Подходит для установки в жилых домах, офисах, административных помещениях и на объектах с невысокой степенью опасности. Применяется там, где требуется защитить коммутационную аппаратуру от пыли и случайного контакта, но не требуются высокая герметизация или защита от воды.

Технические характеристики

• Тип изделия: щит распределительный навесной
• Количество модулей: 4 (стандартная ширина 72 мм)
• Наличие DIN-рейки: да (стандартная 35 мм, совместима с любыми модульными устройствами)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: полистирол - легкий, химически стойкий, не проводит ток
• Материал двери: пластик - прозрачная или матовая, фиксируется защелкой
• Цвет: 8023 RAL (коричневый)
• Количество рядов: один
• Тип запора: защелка - быстрое открывание без ключа
• Способ монтажа: навесной (крепление через отверстия в задней стенке)

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей коричневый IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Монтаж выполняется на вертикальной поверхности с помощью саморезов или дюбелей через четыре предварительно просверленных отверстия в задней стенке. Для удобства сборки рекомендуется заранее подготовить провода и закрепить DIN-рейку перед установкой устройства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в условиях сухих помещений. Степень защиты IP40 исключает доступ к токоведущим частям при нормальном использовании, однако не предназначено для работы во влажных средах, на улице или в местах с повышенным уровнем пыли. Напряжение эксплуатации - до 400 В переменного тока, согласно типовым условиям для бытовых и коммерческих систем.

Преимущества

• Легкий вес благодаря материалу корпуса - легко транспортировать и монтировать
• Удобная дверца с защелкой - позволяет быстро получить доступ к оборудованию без инструментов
• Четкая цветовая маркировка (RAL 8023) - хорошо сочетается с интерьером и отличается от металлических аналогов
• Полистирольный корпус - не ржавеет, не проводит ток, устойчив к агрессивным чистящим средствам
• Один ряд - оптимальная компактность для малых нагрузок и ограниченного пространства

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью, на улице, в цехах с брызгами воды или паром - IP40 не обеспечивает гидрозащиту
• Не подходит для установки в местах с постоянной пылевой нагрузкой (например, деревообрабатывающие участки) - защита от пыли ограничена
• Максимум 4 модуля - недостаточно для сложных систем; при необходимости большего числа устройств потребуется щит большей емкости
• Пластиковый корпус менее ударопрочен, чем металл - не рекомендован для мест с риском механических повреждений

Примеры использования

• Распределительный щиток в квартире для групп освещения и розеток
• Кабинет или офис - управление питанием компьютеров, принтеров, оргтехники
• Подъездный щит в многоквартирном доме - для учета и защиты одной квартиры
• Небольшой мастерской - питание сварочного аппарата, точечного светильника и розеток

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене точно совпадают с креплениями щитка - расстояние между отверстиями составляет около 90–100 мм
• При прокладке проводов оставляйте запас длины - минимум 15 см - чтобы было удобно подключать и обслуживать модули
• Не перегружайте щиток: 4 модуля - это максимум, даже если некоторые устройства занимают меньше места
• При замене оборудования используйте только сертифицированные модульные устройства - несовместимые элементы могут нарушить работу защелки или вызвать перегрев
• Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей коричневый IP40 от Рувинил (арт. 68304к) лучше всего использовать в новых проектах или при замене старых щитков того же типа - он не рассчитан на модернизацию существующих металлических решений
