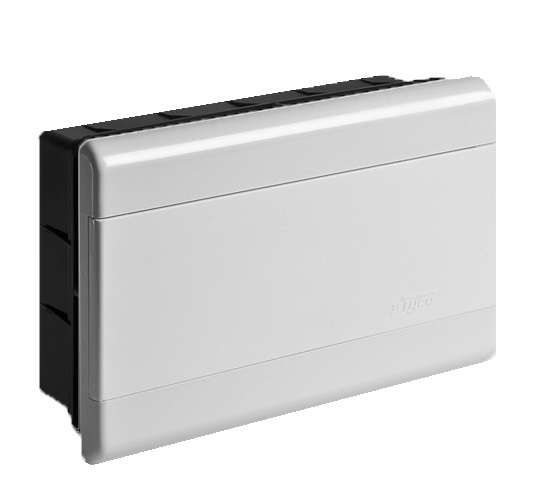

Щиток распределительный встраиваемый на 12 модулей с непрозрачной дверцей белый IP40 (ЩРв-П-12) - 68112Б TYCO

Щиток распределительный встраиваемый на 12 модулей с непрозрачной дверцей IP40 от Ruvinil (арт. 68112б) предназначен для компактного и безопасного монтажа автоматических выключателей, УЗО и других модульных устройств внутри стен в жилых, офисных и производственных помещениях.

Назначение и область применения

Этот щиток используется для организации внутренней электропроводки там, где важна эстетика и скрытый монтаж. Подходит для установки в бетонных, кирпичных и гипсокартонных перегородках. Непрозрачная дверца обеспечивает защиту от случайного доступа, что делает щиток удобным для мест с высокой проходимостью - квартир, офисов, подъездов, производственных участков.

Технические характеристики

• Количество модулей: 12 (стандартная ширина одного модуля - 17,5 мм)
• Способ монтажа: утопленный (встраивается в стену)
• Глубина монтажа: 85 мм - требует соответствующего углубления в стене
• Материал корпуса: полистирол - легкий, устойчивый к влаге и химическим воздействиям
• Материал дверцы: пластик, непрозрачный - предотвращает визуальный контроль внутренних элементов
• Степень защиты: IP40 - защищён от твёрдых предметов больше 1 мм (например, отверток, пальцев), но не от воды
• Наличие DIN-рейки: да - совместим со всеми стандартными модульными аппаратами
• Количество рядов: один - все устройства располагаются в одной линии
• Цвет: белый - сочетается с большинством интерьеров

Совместимость и монтаж

Щиток 68112б оснащён металлической DIN-рейкой, позволяющей фиксировать любые модульные устройства: автоматы, УЗО, реле, счетчики. Для монтажа требуется подготовить нишу в стене глубиной не менее 85 мм. Корпус имеет специальные ушкообразные крепления, которые фиксируются раствором или клеем при установке. Дверца открывается на петлях - не требует демонтажа для обслуживания. Внутри предусмотрены пластиковые опоры для нулевой шины и латунные заземляющие шины «ноль-земля» - готово к подключению без допоборудования.

Безопасность и стандарты

Степень защиты IP40 соответствует ГОСТ 14254 - исключает контакт с инструментами и пальцами, но не предназначена для помещений с повышенной влажностью. Щиток не рекомендуется использовать в сырых зонах (ванная, баня, подвал) или на улице. Материал корпуса - самозатухающий полистирол, не поддерживающий горение.

Преимущества

• Готовая комплектация: DIN-рейка, заземляющая шина, опора для N-шины уже установлены - не нужно докупать детали
• Низкая стоимость при сохранении надёжности материала
• Легкий вес и простота установки в новостройках и ремонтах
• Непрозрачная дверца повышает безопасность - нельзя случайно задеть контакты
• Белый цвет маскирует следы монтажа и легко окрашивается при необходимости

Ограничения применения

• Не подходит для влажных и пыльных сред - IP40 не защищает от брызг и пыли
• Глубина 85 мм требует достаточного слоя стены; не подходит для тонких перегородок
• Один ряд модулей - ограниченное количество устройств; для больших систем нужен щиток на 24+ модуля
• Пластиковая дверца не рассчитана на механические удары - не применяется в промзонах с риском повреждения

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и бытовой техники
• Офисный этаж - организация питания рабочих мест и серверного оборудования
• Производственный цех - временный или вспомогательный щиток для маломощных станков
• Подъезды многоквартирных домов - монтаж в стене рядом с вводом

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 85 мм, иначе щиток не войдёт
• Используйте уровень при установке - даже небольшой перекос затруднит закрывание дверцы
• Не забудьте оставить свободное место вокруг щитка для теплоотвода - особенно при нагрузке выше 80%
• При замене автомата используйте отвёртки с изолированными ручками - хотя дверца закрыта, есть риск попадания на контакты
• Артикул 68112б совместим с продукцией Ruvinil, Tuso и аналогами - можно смело комбинировать компоненты
