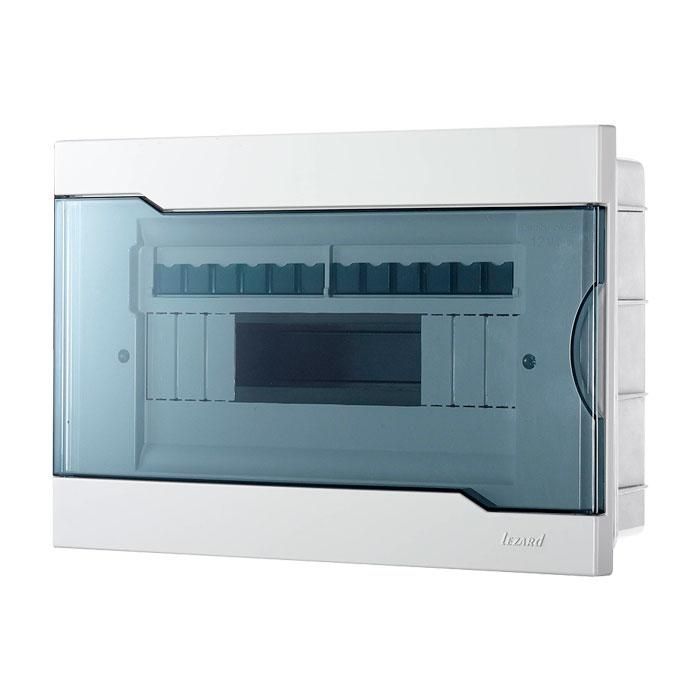

Бокс ЩРВ-П-12 Lezard 730-1000-012 NEW

Щит распределительный встроенный ЩРВ-П-12 с прозрачной крышкой от Lezard — компактное решение для внутренней установки в стену, предназначенное для размещения модульных аппаратов в осветительных и бытовых сетях. Артикул 730-1000-012 new обеспечивает надежную фиксацию и доступ к оборудованию через прозрачную крышку.

Назначение и область применения

Щит распределительный встроенный ЩРВ-П-12 с прозрачной крышкой используется для монтажа модульных устройств в жилых, офисных и коммерческих помещениях. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров и других устройств управления освещением. Конструкция рассчитана на скрытую установку в стену — идеальна для новых ремонтов и реконструкций.

Технические характеристики

• Количество модулей: 12 — позволяет разместить до 12 стандартных модулей шириной 17,5 мм каждый
• Способ монтажа: утопленный — требует подготовки ниши в стене глубиной 267 мм
• Материал корпуса: пластик — устойчив к коррозии, не проводит ток, легкий в монтаже
• Степень защиты IP40 — защищает от твердых частиц крупнее 1 мм, но не от воды
• Крышка: прозрачная, закрытого типа — обеспечивает визуальный контроль состояния аппаратов без вскрытия
• Количество рядов: один — все устройства располагаются в одном горизонтальном уровне
• Цвет: 9016 RAL — темно-серый, соответствует стандартному цвету электрооборудования
• DIN-рейка: есть — совместима со всеми стандартными модульными устройствами

Совместимость и монтаж

Щит распределительный встроенный ЩРВ-П-12 с прозрачной крышкой совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа требуется подготовить в стене нишу глубиной не менее 267 мм. Крепление осуществляется с помощью штатных крепежных элементов внутри корпуса — после установки щита в нишу он фиксируется раствором или гипсовыми составами. Прозрачная крышка легко открывается для обслуживания, не требует демонтажа всего корпуса.

Безопасность и стандарты

Щит распределительный встроенный ЩРВ-П-12 с прозрачной крышкой соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает случайный контакт с токоведущими частями при нормальной эксплуатации. Материал корпуса самозатухающий, что снижает риск распространения пламени. Не предназначен для установки во влажных зонах (ванная, баня, улица) из-за отсутствия защиты от влаги.

Преимущества

• Прозрачная крышка позволяет контролировать положение контакторов и состояние аварийных сигналов без вскрытия
• Утопленный монтаж сохраняет эстетичный вид интерьера — щит не выступает из стены
• Пластиковый корпус не требует заземления и не подвержен коррозии
• DIN-рейка уже установлена — не нуждается в самостоятельной сборке
• Один ряд модулей упрощает прокладку проводов и минимизирует перегрузку внутри корпуса

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в сырых помещениях — IP40 не защищает от брызг и пара
• Глубина монтажа 267 мм требует достаточного слоя стены; не подходит для тонких перегородок
• Не предназначается для установки мощных устройств свыше 12 модулей — превышение нагрузки затруднит монтаж и вызовет перегрев
• Крышка не герметична — не обеспечивает пылевлагозащиту, поэтому не подходит для производственных помещений с высокой запыленностью

Примеры использования

• Распределительный щит в квартире для групп освещения и розеточных контуров
• Установка в офисе для управления светом по зонам с использованием таймеров
• Подключение УЗО и дифавтоматов в домашнем этажном щите
• Альтернатива наружным щитам там, где важна визуальная интеграция в интерьер

Практические советы

• Перед монтажом проверьте глубину ниши — недостаточная глубина помешает плотной установке ЩРВ-П-12 с прозрачной крышкой
• При прокладке проводов оставляйте запас длины — это упростит замену оборудования в будущем
• Не используйте металлические крепежи вне корпуса — они могут повредить изоляцию при трении
• Часто проверяйте состояние прозрачной крышки: при появлении трещин или потертостей замените её, чтобы сохранить защиту от случайного прикосновения
• Для многоквартирных домов этот щит хорошо сочетается с другими изделиями серии Lezard — унифицируйте внешний вид всей системы
