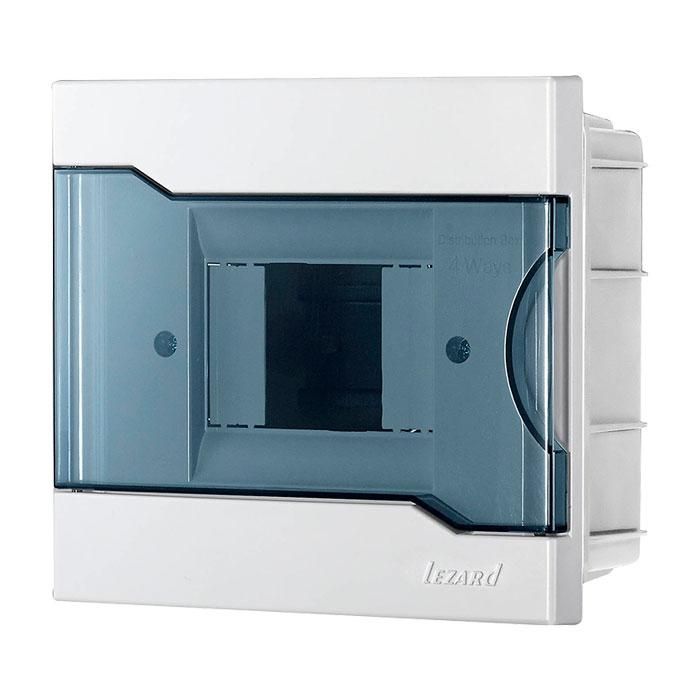

Бокс с прозрачной крышкой ЩРВ-П-4 для внутр. уст. 4-х модульных устройств - 730-1000-004 LEZARD

Бокс ЩРВ-П-4 для внутреннего монтажа 4-х модульных устройств от Lezard - компактный распределительный щиток для скрытой установки в стене, предназначенный для размещения однорядных автоматических выключателей, УЗО или других модульных устройств на DIN-рейке. Артикулы 730-1000-004 и 730-1000-004 new обеспечивают надежную защиту электрооборудования в жилых и офисных помещениях.

Назначение и область применения

Бокс ЩРВ-П-4 для внутреннего монтажа 4-х модульных устройств используется для скрытого монтажа в стене внутри штроб или гипсокартонных перегородок. Подходит для сборки малогабаритных распределительных щитков: один автоматический выключатель, одно УЗО, комбинация из двух устройств по 2 модуля каждое. Часто применяется в квартирах, частных домах, офисах - там, где нужна компактная и эстетичная установка оборудования без внешних элементов.

Технические характеристики

• Количество модулей: 4 (стандартный шаг 17,5 мм)
• Способ монтажа: утопленный (встраиваемый в стену)
• Глубина монтажа: 118 мм - требует соответствующего углубления в стене
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Материал корпуса: пластик (поликарбонат), устойчив к механическим воздействиям
• Крышка: закрытого типа, прозрачная - позволяет визуально контролировать положение контактов и индикаторов
• Наличие DIN-рейки: да, встроенная, фиксируется в корпусе
• Количество рядов: 1
• Цвет: белый - сочетается с большинством интерьеров

Совместимость и монтаж

Бокс ЩРВ-П-4 для внутреннего монтажа 4-х модульных устройств совместим со всеми стандартными модульными аппаратами шириной 17,5 мм: автоматы, УЗО, реле напряжения, счетчики. Для монтажа требуется подготовить нишу в стене глубиной не менее 118 мм. Корпус имеет боковые ушко-крепления для фиксации в штробе с помощью алебастра или раствора. Прозрачная крышка крепится на петлях - открывается для обслуживания без демонтажа всего устройства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP40 исключает доступ к токоведущим частям случайным предметом (например, отверткой), но не защищает от влаги - не рекомендуется использовать в ванных комнатах, на улице или в сырых подвалах. Материал корпуса самозатухающий, соответствует нормам UL94 V-2.

Преимущества

• Прозрачная крышка - возможность контроля состояния устройств без вскрытия
• Встроенная DIN-рейка - не требует дополнительного крепления
• Утопленный монтаж - сохраняет целостность интерьера, не занимает место
• Пластиковый корпус легкий, не проводит ток, не ржавеет
• Белый цвет легко окрашивается под любой фон при необходимости

Ограничения применения

• Не предназначен для установки во влажных зонах (ванная, баня, уличные объекты) - IP40 недостаточен
• Не поддерживает монтаж более чем 4 модулей - нельзя заменить на 6- или 8-модульный аналог без переделки стены
• Требует точного расчета глубины штробы - при меньшей глубине невозможно полноценное крепление
• Не оснащен вентиляцией - не рекомендован для помещений с высокими тепловыделениями (например, рядом с мощными преобразователями)

Примеры использования

• Распределительный щиток на этаже в многоквартирном доме - 2 автомата + 2 УЗО
• Локальный щиток на кухне - защита розеток и вытяжки
• Управление светом в коридоре - два автомата на группы освещения
• Подключение терморегулятора и реле для системы “умный дом”

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 118 мм, иначе корпус не войдет полностью
• Фиксируйте бокс раствором равномерно по всей поверхности, чтобы избежать перекоса
• При использовании УЗО с индикатором - прозрачная крышка позволит видеть состояние работы без открытия
• Не используйте Бокс ЩРВ-П-4 для внутреннего монтажа 4-х модульных устройств в качестве основного щита дома - он рассчитан только на локальные задачи
• Артикулы 730-1000-004 и 730-1000-004 new - идентичны по функциям; новая версия может отличаться лишь упаковкой или партией производства
