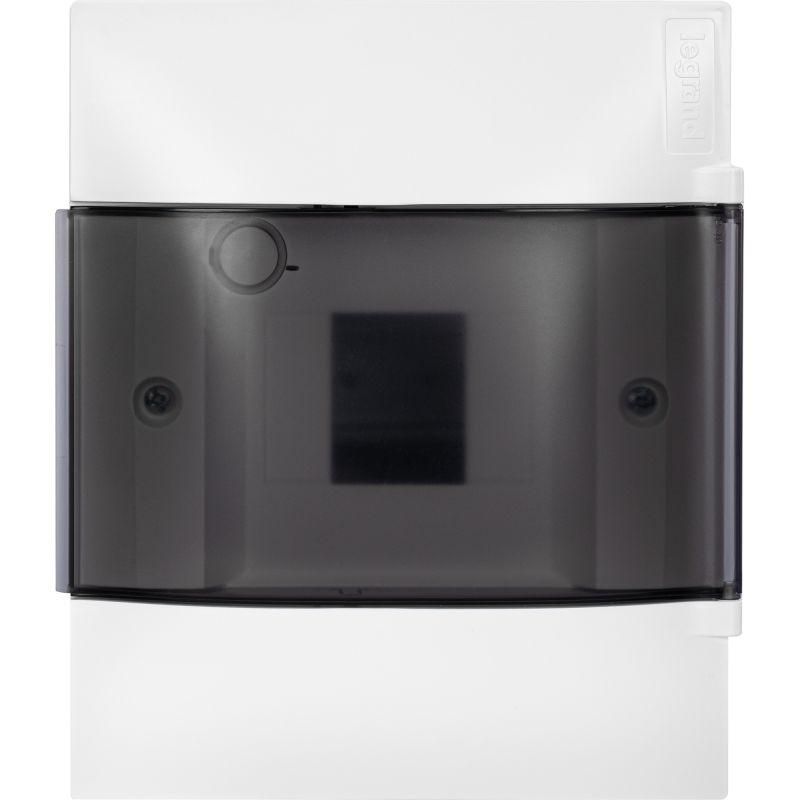

Щиток пластиковый встраиваемый Practibox S 1х4 дым. дверь Leg 134554 Legrand

Пластиковый щиток встраиваемый 1х4 дымчатая дверь от Legrand Euro (артикул 134554) предназначен для компактной внутренней установки в стену и сборки внутри него автоматических выключателей, УЗО и других устройств на DIN-рейке. Щиток Practibox обеспечивает надежную защиту оборудования и удобный доступ к элементам управления.

Назначение и область применения

Этот щиток используется для монтажа коммутационного оборудования в жилых, офисных и промышленных помещениях. Подходит для распределительных щитов малой мощности: освещение, розеточные группы, системы безопасности. Благодаря скрытому монтажу сохраняет эстетичный вид интерьера - корпус полностью утоплен в стене, видна только дверца.

Технические характеристики

• Количество модулей на DIN-рейке: 4 (стандарт 17,5 мм каждый)
• Габариты: монтажная глубина 72 мм, полезная глубина 72 мм - позволяет разместить устройства с высокими габаритами
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям
• Цвет: 9003 RAL (дымчатый серый)
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Тип крышки: с прорезью для доступа к клавишам и индикаторам
• Наличие DIN-рейки: да, предустановленная, фиксируется в корпусе
• Возможность расширения: можно заменить на более широкий щиток или использовать внешние удлинители

Совместимость и монтаж

Щиток Practibox совместим со всеми стандартными модульными аппаратами (Автоматические выключатели, УЗО, реле) по ГОСТ IEC 60898. Монтаж выполняется в подготовленное углубление в стене. Диаметр проема должен соответствовать внешним размерам корпуса. Для точного сверления рекомендуется использовать перфоратор с насадкой подходящего диаметра. Крепление осуществляется через боковые планки, которые фиксируются раствором или анкерами. После установки корпус выравнивается по уровню, затем закрывается дверцей.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-3 и имеет степень защиты IP40, что исключает случайный контакт с токоведущими частями. Нагрузка на оборудование должна соответствовать классу изоляции и допустимой температуре окружающей среды. Не предназначено для установки во влажных зонах (ванная, баня, улица) - IP40 не обеспечивает защиту от влаги.

Преимущества

• Удобная дверца с прорезями - позволяет оперативно визуально контролировать положение выключателей без открывания
• Фиксированная DIN-рейка снижает риск смещения оборудования при монтаже
• Пластиковый корпус не проводит ток, безопасен при обслуживании
• Расширяемая система - при необходимости можно заменить на щиток большей емкости без переделки стены
• Цвет 9003 RAL гармонирует с современной отделкой интерьеров

Ограничения применения

• Не подходит для установки в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Максимальная вместимость - 4 модуля; для больших систем требуется другой щиток
• Нельзя использовать с оборудованием, требующим глубины более 72 мм - например, некоторые старые модели УЗО с большим корпусом
• Не рассчитан на взрывоопасные среды или агрессивные химические вещества

Примеры использования

• Распределительный щиток в квартире: 1 автомат на освещение, 1 на розетки, 1 УЗО, 1 реле времени
• Щиток в офисном помещении: управление светом, розеточная группа, сигнализация
• Подключение бытовой техники в кухне (при условии сухого места рядом с плитой)
• Система домашней автоматизации: модули управления, реле, сетевой фильтр

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 4 модуля - учтите габариты каждого аппарата
• При сверлении отверстия в стене используйте уровень - даже небольшой перекос затруднит установку дверцы
• Не забудьте оставить запас проводов для подключения - минимум 15–20 см от входа до контакта
• При использовании в многоквартирном доме - соблюдайте нормы по разделению групп потребителей
• Пластиковый щиток встраиваемый 1х4 дымчатая дверь от Legrand Euro легко заменяется на аналогичный - артикул 134554 является стандартным решением для ремонта
