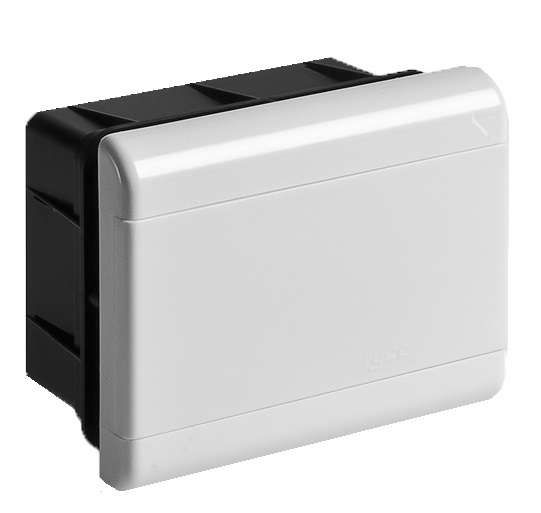

Щиток распределительный встраиваемый на 5 модулей с непрозрачной дверцей белый IP40 (ЩРв-П-5) - 68126Б TYCO

Щиток распределительный встраиваемый на 5 модулей с непрозрачной дверцей IP40 от брендов Рувинил, Тусо, Ruvinil и RUVinil (артикул 68126б) предназначен для компактного размещения автоматических выключателей и других устройств в стене, обеспечивая безопасную изоляцию проводки в жилых и коммерческих помещениях.

Назначение и область применения

Щиток распределительный встраиваемый на 5 модулей с непрозрачной дверцей IP40 используется для внутренней установки в стену, где требуется спрятать электрическую аппаратуру - автоматы, УЗО, реле. Подходит для квартир, офисов, частных домов. Непрозрачная дверца предотвращает случайный доступ к токоведущим частям, что важно в местах с высокой проходимостью или где есть дети.

Технические характеристики

• Тип изделия: щит распределительный встраиваемый
• Количество модулей: 5 (стандартная ширина одного модуля - 17,5 мм)
• Способ монтажа: утопленный (встраивается в нишу стены)
• Глубина монтажа: 85 мм - требует соответствующего углубления в стене
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Материал корпуса: полистирол - лёгкий, химически стойкий, не поддерживающий горение
• Материал двери: пластик, непрозрачный - исключает визуальный контроль внутренних элементов
• Количество рядов: один - все устройства располагаются в одну линию
• Наличие DIN-рейки: да - совместим со всеми стандартными модульными устройствами
• Цвет: белый - сочетается с большинством интерьеров

Совместимость и монтаж

Щиток распределительный встраиваемый на 5 модулей с непрозрачной дверцей IP40 совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа необходимо подготовить нишу в стене глубиной не менее 85 мм. Корпус фиксируется с помощью шурупов или специальных зажимов, предусмотренных конструкцией. После установки рекомендуется проверить плотность прилегания дверцы - она должна закрываться без перекосов.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 - гарантирует защиту от контакта с токоведущими частями через твёрдые предметы диаметром более 1 мм. Щиток не предназначен для помещений с повышенной влажностью, так как не имеет защиты от брызг и влаги. Материал корпуса - полистирол - не поддерживает горение, что повышает пожаробезопасность.

Преимущества

• Компактность - идеально для ограниченного пространства
• Чёткая организация - 5 модулей позволяют разместить основные защитные устройства
• Эстетичный внешний вид - белый цвет и гладкая поверхность легко интегрируются в любой интерьер
• Простота сборки - наличие DIN-рейки ускоряет установку автоматов и УЗО
• Защита от несанкционированного доступа - непрозрачная дверца снижает риск случайного вмешательства

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал) - IP40 не защищает от воды
• Не подходит для наружной установки - материал корпуса не рассчитан на воздействие UV-лучей и температурных колебаний
• Ограниченное количество модулей - нельзя установить больше 5 устройств без замены щитка
• Нельзя использовать в условиях постоянного механического воздействия - полистирол хрупок при ударах

Примеры использования

• Распределительный щиток в квартире - для автомата ввода, УЗО и групп освещения
• Общий щит в коридоре дома - управление розетками и светом в комнатах
• Локальная группа на кухне - питание вытяжки, микроволновой печи и другой бытовой техники
• Аппаратный шкаф в малом офисе - для защиты сети компьютеров и оргтехники

Практические советы

• Перед монтажом проверьте глубину ниши - недостаточная глубина (менее 85 мм) затруднит установку и приведёт к выпирающим проводам
• Используйте только устройства с DIN-рейкой - другие типы не смогут быть надёжно закреплены
• Не используйте щиток в качестве временного решения - он рассчитан на долгосрочную эксплуатацию
• При необходимости увеличения числа модулей выбирайте щиток на 9–12 модулей вместо удлинения этого
• При закупке запасных частей обращайте внимание на артикул 68126б - он однозначно идентифицирует именно этот щиток среди аналогов
