Щупы тестера UNI-T UT-L27 | 13-0034 SDS MEET

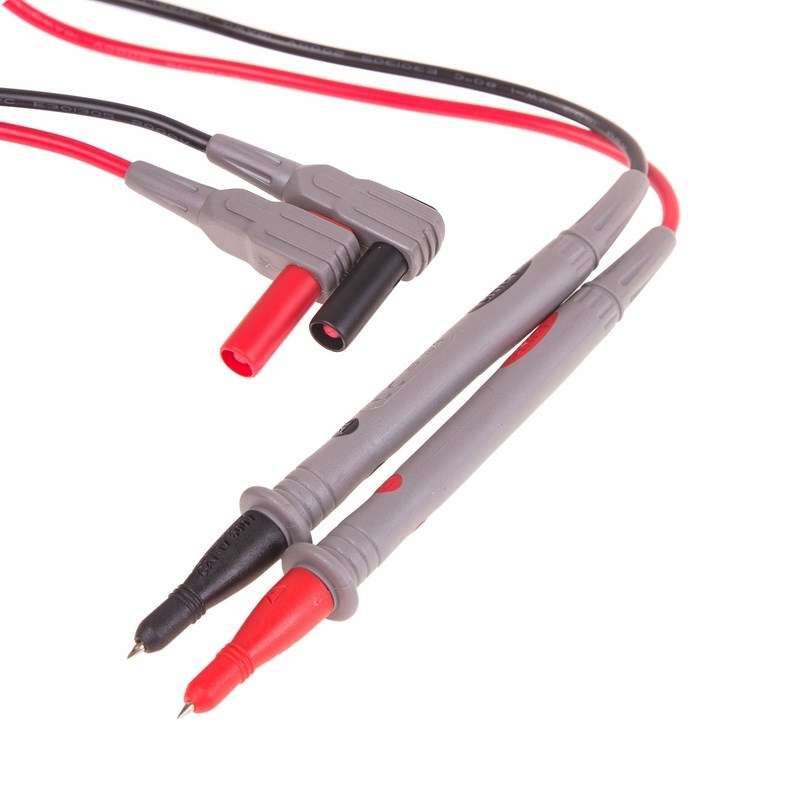

Щупы тестера UT-L27 - это надёжные измерительные щупы от UNI-T, предназначенные для безопасного подключения мультиметра к цепям с током до 10 А и напряжением до 1000 В. Артикул 13-0034 подойдёт для точечных измерений в узких местах благодаря миниатюрной пики на конце.

Назначение и область применения

Щупы тестера UT-L27 используются для измерения напряжения и тока в электрических цепях. Подходят для работы с бытовой и промышленной аппаратурой: проверка сетевых розеток, диагностика плат управления, контроль питания в автоматике, обслуживание силовой электроники. Благодаря малому диаметру головки (2 мм) удобны для доступа к компактным контактам на печатных платах, разъёмах и клеммниках.

Технические характеристики

• Максимальный ток: 10 А
• Максимальное напряжение: 1000 В (CAT III 1000 В / CAT IV 600 В)
• Общая длина: 900 мм
• Длина жала: 16 мм
• Диаметр измерительной головки: 2 мм
• Форма головки: пика (остроконечная)
• Длина рукоятки от защитной гарды: 85 мм
• Длина штекера: 20 мм
• Диаметр штекера: 8 мм
• Угол штекера: 90°
• Покрытие: никель

Совместимость и монтаж

Щупы тестера UT-L27 совместимы со всеми мультиметрами, имеющими входы стандарта 4 мм (стандартный разъём для щупов). Штекер с углом 90° позволяет легко подключать щупы в плотном пространстве за оборудованием или вблизи стенок корпуса. Установка происходит просто: штекер вставляется в гнездо мультиметра до фиксации. Гарантирована механическая прочность при регулярном использовании.

Безопасность и стандарты

Щупы тестера UT-L27 соответствуют требованиям безопасности IEC 61010-031 для измерительных проводов. Категории перенапряжения CAT III 1000 В и CAT IV 600 В позволяют использовать их в распределительных щитах, на вводах и в зонах с высоким уровнем переходных процессов. Никелевое покрытие обеспечивает устойчивость к окислению и снижает риск возникновения искрения при контакте с токоведущими частями.

Преимущества

• Малый диаметр жала (2 мм) - идеален для точечных замеров на SMD-компонентах и тонких клеммах
• Жесткий угол 90° на штекере - исключает случайное выдергивание при работе в ограниченном пространстве
• Длинные щупы (900 мм) - обеспечивают свободу перемещения при диагностике крупного оборудования
• Никелевое покрытие - повышает долговечность и уменьшает сопротивление контакта
• Защитная гарда на рукоятке - предотвращает случайное касание токоведущих элементов

Ограничения применения

• Не подходят для измерений токов выше 10 А - возможен перегрев и выход из строя
• Не предназначены для постоянного подключения к нагрузкам - только для временных измерений
• Измерительная головка не рассчитана на большие усилия - не следует применять для принудительного вдавливания в клеммы
• Не рекомендованы для работы в условиях повышенной влажности без защиты от брызг - хотя покрытие устойчиво, герметичность не предусмотрена

Примеры использования

• Проверка напряжения на выводах микросхемы в блоке питания
• Измерение тока через предохранитель в автомобильной системе
• Диагностика сигнала с датчика температуры в HVAC-системе
• Контроль зарядки аккумулятора в UPS-устройстве
• Поиск обрыва в цепи управления станком с помощью прозвонки

Практические советы

• Перед измерением всегда проверяйте режим мультиметра - не допускайте подключения щупов UT-L27 в режиме измерения тока к напряжению сети
• При работе с высоким напряжением используйте щупы только с изолированными рукавицами и соблюдайте правила работы с электрооборудованием
• Часто чистите металлические контакты щупов мягкой тканью - грязь и оксиды увеличивают погрешность измерений
• Учитывайте посадочный диаметр 8 мм - не все универсальные адаптеры подходят; лучше использовать оригинальные разъёмы
• Храните щупы тестера UT-L27 в сухом месте, избегайте перегиба провода - это продлит срок службы
