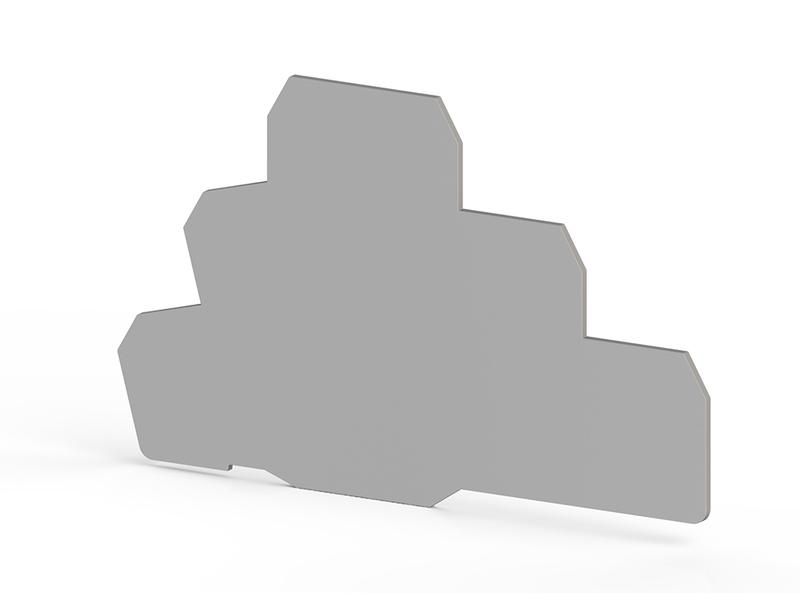

Сегмент концевой на клеммники 3-х ярусные PUK3 сер. NPP Klemsan 450139

Сегмент концевой трехъярусный для клеммников PUK3 серии NPP от Klemsan предназначен для завершения сборки клеммных рядов, обеспечивая изоляцию и механическую фиксацию крайних контактов. Артикул 450139 совместим с клеммниками серии PUK3 и используется там, где важна надежная герметизация и безопасность оконечного участка цепи.

Назначение и область применения

Сегмент концевой трехъярусный для клеммников PUK3 служит для завершения трёхрядной клеммной сборки. Он предотвращает случайное прикосновение к токоведущим частям на конце ряда, защищает от попадания пыли и влаги, а также удерживает клеммы в правильном положении. Применяется в распределительных щитах, автоматических системах управления и промышленном оборудовании, где используются клеммники серии PUK3.

Технические характеристики

• Тип: концевой сегмент
• Число ярусов: три - соответствует трёхрядным клеммникам PUK3
• Материал корпуса: самозагасающий полиамид (UL94 V-0)
• Цвет: серый
• Рабочее напряжение: до 800 В переменного тока
• Рабочий ток: до 12 А (для каждого яруса)
• Стандарт исполнения: IP20

Совместимость и монтаж

Сегмент совместим исключительно с клеммниками серии PUK3 от Klemsan. Устанавливается на последний ряд клеммной шины путём плотного защёлкивания - никаких инструментов не требуется. Перед установкой убедитесь, что последняя клемма полностью введена в гнездо. Нельзя использовать с другими сериями клеммников, даже если они имеют внешнее сходство.

Безопасность и стандарты

• Материал корпуса соответствует норме UL94 V-0 - самозагасаемость при возгорании
• Изолирующие свойства обеспечивают защиту от поражения током при рабочем напряжении до 800 В
• Соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств

Преимущества

• Удобная защёлкивающаяся конструкция - монтаж без винтов и инструментов
• Высокая степень механической прочности материала корпуса
• Защита от случайного контакта с токоведущими элементами на конце ряда
• Стандартизированная форма гарантирует точную посадку на все клеммы PUK3

Ограничения применения

• Не предназначено для использования вне закрытых электрошкафов - класс защиты IP20 не обеспечивает защиту от брызг воды или пыли в открытых условиях
• Не совместим с клеммниками других серий, включая аналогичные модели от других производителей
• Не рекомендуется применять в средах с постоянными вибрациями выше 1g без дополнительной фиксации

Примеры использования

• Завершение трёхрядных клеммных сборок в силовых щитах промышленных станков
• Финальная секция клеммника в системах управления конвейерами
• Оконечный модуль в распределительных устройствах автоматизации зданий

Практические советы

• Перед установкой проверьте, чтобы последние клеммы были правильно вставлены - иначе сегмент не защёлknется до конца
• При сборке нескольких рядов используйте одинаковые типы концевых сегментов для сохранения единообразия и удобства обслуживания
• Артикул 450139 - единственный подходящий концевой сегмент для PUK3; другие варианты не заменят его функционально
• Храните запасные сегменты в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повлиять на пластиковую защёлку
