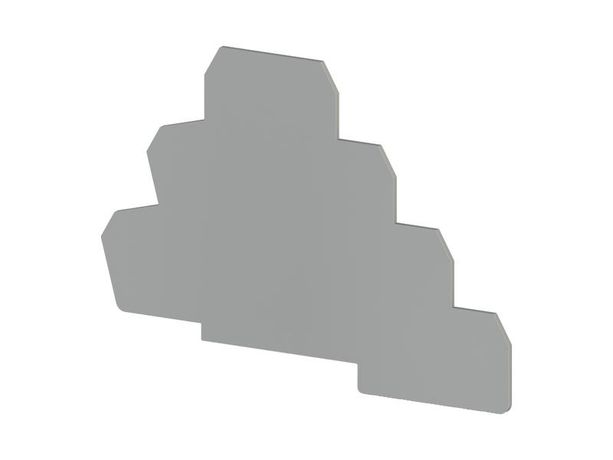

Сегмент концевой на клеммники 3-х ярусные PUK3T сер. NPP Klemsan 450159

Сегмент концевой трехъярусный для клеммников серия NPP PUK3T Klemsan предназначен для завершения сборки клеммниковой системы на три уровня, обеспечивая надежную изоляцию и механическую фиксацию последнего модуля. Артикул 450159 от бренда Klemsan используется там, где требуется компактное и безопасное окончание многополюсной клеммной цепочки.

Назначение и область применения

Сегмент концевой трехъярусный для клеммников серия NPP PUK3T Klemsan применяется для завершения клеммных систем, состоящих из трёх уровней проводников. Он предотвращает доступ к токоведущим частям с торца, защищает от случайного контакта и удерживает всю конструкцию в собранном виде. Подходит для установки в распределительных щитах, пультах управления, оборудовании автоматизации и других местах, где используются клеммы серии NPP.

Технические характеристики

• Форма: трехъярусная - соответствует трём параллельным рядам клемм
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Цвет: белый
• Рабочее напряжение: до 800 В переменного тока
• Рабочий ток: до 12 А на контакт (при условии правильной сборки с клеммами NPP)
• Степень защиты IP20 - защита от прикосновений пальцами и крупными предметами

Совместимость и монтаж

Сегмент совместим исключительно с клеммниками серии NPP от Klemsan. Устанавливается на конце сборки после последнего модуля. Для монтажа необходимо:

• Убедиться, что все клеммы в цепочке правильно установлены и затянуты
• Поднести сегмент к торцу клеммника до характерного щелчка фиксаторов
• Не применять силу - элемент должен легко защёлкиваться

Не совместим с другими сериями клеммников, даже если они имеют внешнее сходство.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1 для соединительных устройств
• Материал корпуса соответствует норме UL94 V-0 - самозатухающий
• Изолирует токоведущие части, снижая риск поражения электрическим током

Преимущества

• Обеспечивает герметичное закрытие торца клеммной группы - предотвращает попадание пыли и сторонних предметов
• Увеличивает жесткость всей сборки, снижая вероятность деформации при вибрациях
• Экономит место в шкафу - позволяет использовать компактные многоуровневые решения без лишних переходников
• Легко заменяем - не требует демонтажа всей клеммной системы

Ограничения применения

• Не предназначена для использования вне клеммных систем серии NPP
• Не рассчитана на работу во взрывоопасных средах - отсутствует взрывозащита
• Не допускается использование в условиях постоянного воздействия воды, масла или химически активных веществ
• Не следует применять при температуре выше +85 C - материал теряет прочность

Примеры использования

• Завершение клеммной колонки на пульте управления станком с ЧПУ
• Финальный элемент в распределительной коробке промышленного конвейера
• Окончание группы клемм для сигнализации в системах автоматизации зданий

Практические советы

• Перед установкой проверьте, чтобы количество ярусов в вашей клеммной системе точно соответствовало трём - сегмент не работает с двух- или четырёхуровневыми системами
• Если вы используете клеммы с высокими токами, убедитесь, что все соседние модули также рассчитаны на аналогичную нагрузку
• При обслуживании не снимайте сегмент без отключения питания - он не является средством коммутации
• Артикул 450159 всегда стоит заказывать в комплекте с основными клеммами NPP - так проще собирать и менять системы в будущем
