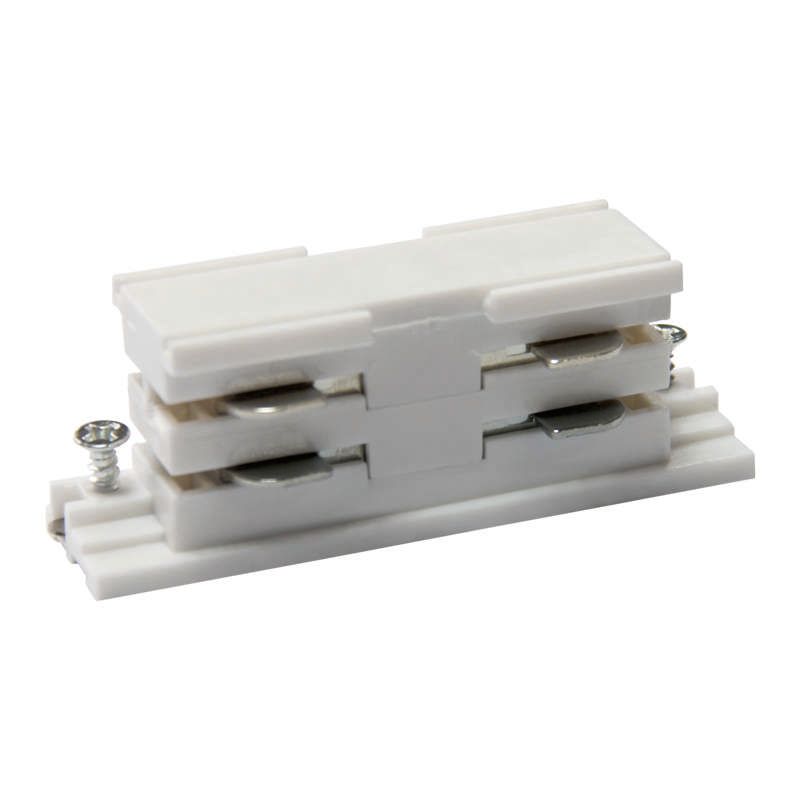

Соединитель для 2-х шинопроводов прямой внутренний Трехфазный белый UBX-A11 WHITE 1 POLYBAG - 09741 Uniel

Соединитель для 2-х шинопроводов прямой внутренний трехфазный белый (бренд Uniel, артикул 09741) предназначен для надёжного соединения двух участков трекового шинопровода в одной плоскости, обеспечивая передачу электроэнергии между секциями без перебоев. Подходит для систем освещения с трековыми светильниками в коммерческих и офисных помещениях.

Назначение и область применения

Соединитель для 2-х шинопроводов прямой внутренний трехфазный белый используется исключительно внутри трековой системы освещения для соединения двух параллельных участков шинопровода. Применяется там, где требуется сохранить целостность цепи питания при изменении направления или удлинении трека. Подходит для установки в магазинах, выставочных залах, офисах и других объектах с трековым освещением. Не предназначен для внешнего монтажа или соединения под углом.

Технические характеристики

• Тип: прямой внутренний соединитель
• Фазность: трёхфазная (L1, L2, L3 + N + PE)
• Номинальный ток: 16 А
• Цвет корпуса: белый
• Материал: термостойкий пластик
• Защита от доступа к токоведущим частям: внутренняя конструкция, без открытых контактов после сборки

Совместимость и монтаж

Соединитель для 2-х шинопроводов прямой внутренний трехфазный белый совместим только с шинопроводами серии Uniel, имеющими аналогичную габаритную форму и контактную группу. Устанавливается путём вставки в конец одного шинопровода и плотного защёлкивания до упора во второй. Для надёжного контакта необходимо соблюдать правильную ориентацию - контакты должны точно совпадать. Монтаж выполняется при отключенном питании. Соединение не требует дополнительных креплений - механическая фиксация обеспечивается конструкцией самого шинопровода.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм электромагнитной совместимости и имеет российский сертификат соответствия. Конструкция предотвращает случайный доступ к токоведущим элементам после установки. Номинальный ток 16 А позволяет использовать соединитель с нагрузкой до 3,5 кВт при напряжении 230 В на одну фазу.

Преимущества

• Обеспечивает бесперебойную передачу энергии между секциями шинопровода
• Устойчив к механическим воздействиям благодаря прочному корпусу
• Не требует инструментов для установки - просто защёлкивается
• Поддерживает полную комплектацию трековой системы: три фазы, ноль и земля

Ограничения применения

• Не применяется для наружного монтажа или в условиях повышенной влажности (не имеет защиты IP)
• Не подходит для поворотов, T-образных ответвлений или угловых соединений - только прямое соединение
• Работает только с шинопроводами Uniel; несовместим с продукцией других брендов
• Запрещено использование при токах выше 16 А - риск перегрева и выхода из строя

Примеры использования

• Соединение двух прямых участков шинопровода вдоль длинного потолка в торговом зале
• Удлинение трека для размещения дополнительных светильников в выставочном комплексе
• Переход между двумя секциями освещения в офисе без разрыва цепи питания

Практические советы

• Перед монтажом проверьте, что оба конца шинопровода имеют одинаковый тип контактов - не используйте этот соединитель с моделями другой серии
• При сборке трека учитывайте, что каждый соединитель занимает место вдоль линии - планируйте длину секций с учётом этого
• После установки протестируйте работу всех светильников - отсутствие света на одном участке может указывать на плохой контакт
• Не затягивайте соединитель силой - он фиксируется защёлками, и чрезмерное усилие может повредить внутренние контакты
