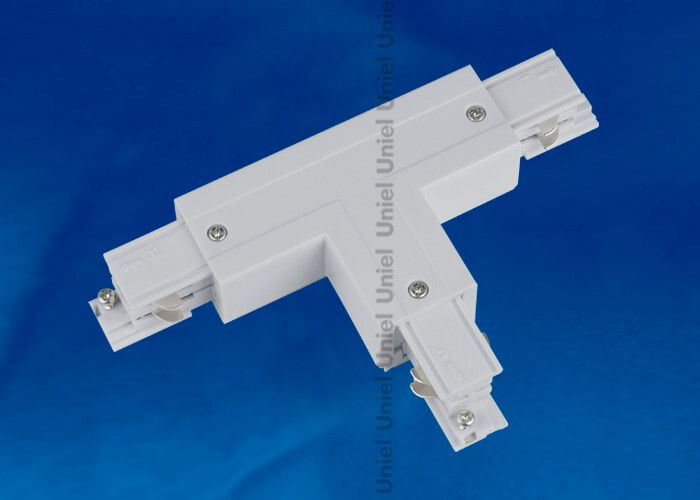

Соединитель для шинопровода осветительного Т-образный. правый, внутренний, трехфазный, серебряный. UBX-A33 SILVER 1 POLYBAG | 09758 Uniel

Соединитель для шинопроводов Т-образный правый внутренний трехфазный серебряный UBX-A33 SILVER от бренда Uniel предназначен для надёжного соединения участков шинопровода в трековых системах освещения. Этот элемент позволяет организовать ответвление под углом 90° внутри системы, сохраняя целостность питания трековых светильников. Артикул UBX-A33 SILVER используется там, где требуется гибкая компоновка осветительных контуров без потери контакта.

Назначение и область применения

Соединитель UBX-A33 SILVER применяется исключительно в трековых шинопроводах для монтажа светильников. Он создаёт T-образное ответвление - то есть позволяет направить питание вправо под прямым углом от основной линии. Подходит для установки в помещениях с высокими требованиями к эстетике и функциональности: магазины, выставочные залы, офисы, галереи. Элемент работает в составе трёхфазной сети с нулём и заземлением, обеспечивая питание сразу нескольких светильников на одном участке трека.

Технические характеристики

• Тип изделия: Соединитель Т-образный правый внутренний
• Номинальный ток: 16 А - допустимая нагрузка для одного соединителя; не рекомендуется перегружать цепь выше этого значения
• Фазность: Трёхфазная (L1, L2, L3), с выводами N (нейтраль) и PE (заземление)
• Цвет: Серебристый - сочетается с большинством металлических корпусов светильников и профилями шинопровода
• Производитель: Uniel - продукция соответствует европейским стандартам EMC и имеет российский сертификат соответствия

Совместимость и монтаж

Соединитель UBX-A33 SILVER совместим только с шинопроводами серии Uniel, имеющими аналогичную форму и контактную группу. Устанавливается без инструментов: вставляется внутрь шинопровода до щелчка. Контакты автоматически замыкаются при полном заходе. Для надёжности после монтажа проверьте плотность соединения - легкий люфт недопустим. Не используйте силовые инструменты для запрессовки - это повредит внутренние контакты.

Безопасность и стандарты

Изделие соответствует требованиям Европейского стандарта EMV (электромагнитная совместимость) и имеет официальный сертификат соответствия РФ. Конструкция предотвращает случайное выпадение из шинопровода и минимизирует риск возникновения дугового замыкания благодаря точному контакту медных пластин. Напряжение работы - до 400 В переменного тока (стандартная трёхфазная сеть).

Преимущества

• Удобство сборки - монтаж без сверления, болтов или пайки
• Стабильный контакт даже при длительной работе под нагрузкой
• Эстетично выглядит в открытых системах освещения
• Поддерживает полную коммуникацию всех проводников (три фазы + ноль + земля)
• Не требует обслуживания в процессе эксплуатации

Ограничения применения

• Не предназначен для внешнего монтажа - только внутри шинопровода
• Не работает с однофазными или двухфазными системами - требует именно трёхфазного профиля
• Не рассчитан на нагрузку выше 16 А - превышение вызывает нагрев и выход из строя
• Не совместим с другими брендами шинопроводов - даже если внешне похожи
• Запрещено использовать в условиях постоянной влаги или на улице - не имеет защиты IP

Примеры использования

• Разветвление трека в торговом зале для равномерного освещения витрин справа от основной линии
• Обход колонны или воздуховода в офисе путём изменения направления световой дорожки
• Создание сложной формы освещения в выставочном комплексе с несколькими источниками света на одной секции

Практические советы

• Перед монтажом убедитесь, что шинопровод полностью обесточен - даже при выключенном свете напряжение может присутствовать
• Проверяйте посадочный диаметр шинопровода - он должен точно соответствовать внутреннему сечению UBX-A33 SILVER
• Если планируете несколько T-ответвлений подряд, распределите нагрузку между фазами равномерно - чтобы избежать перекоса
• Не закрывайте соединитель декоративными крышками или материалами - это затрудняет теплоотвод и усложняет диагностику
• Храните запасные соединители в сухом месте - попадание пыли или влаги снижает срок службы контактов
