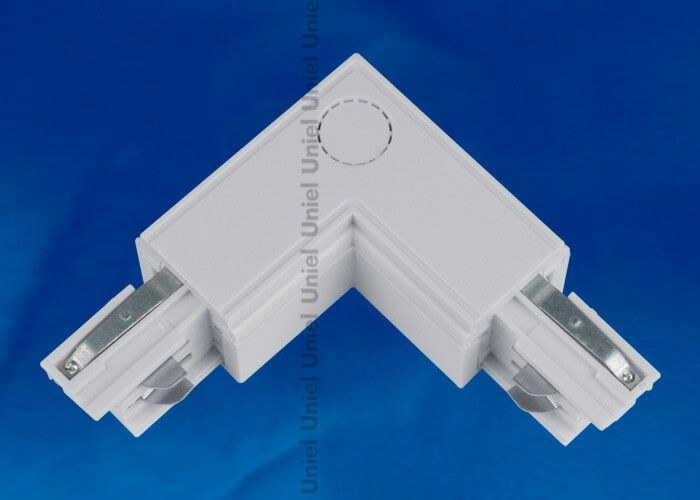

Соединитель для шинопровода осветительного L-образный. внутренний, трехфазный, серебряный. UBX-A22 SILVER 1 POLYBAG | 09767 Uniel

Соединитель для шинопроводов L-образный внутренний трехфазный серебряный UBX-A22 SILVER 1 POLYBAG от бренда Uniel предназначен для создания угловых переходов в трековых системах освещения с сохранением надёжного электрического контакта между фазами, нулём и заземлением. Этот элемент позволяет гибко формировать конфигурацию осветительной системы без потери мощности или безопасности.

Назначение и область применения

Соединитель UBX-A22 SILVER используется исключительно внутри трековых шинопроводов для организации поворотов под углом 90°. Он обеспечивает передачу электроэнергии от одного участка шины к другому, сохраняя целостность цепи. Применяется в системах трекового освещения, где требуется изменить направление светильников - например, вдоль стен, вокруг колонн или в углах помещений. Подходит для магазинов, выставочных залов, офисов и других объектов с декоративным или функциональным освещением.

Технические характеристики

• Тип соединителя: L-образный (угол 90°)
• Количество фаз: трифазная система (L1, L2, L3 + N + PE)
• Номинальный ток: 16 А
• Цвет корпуса: серебристый
• Форм-фактор: внутренний (устанавливается внутри профиля шинопровода)
• Упаковка: 1 шт. в полиэтиленовом пакете

Совместимость и монтаж

Соединитель UBX-A22 SILVER совместим только с трековыми шинопроводами Uniel, имеющими аналогичную внутреннюю конструкцию и габариты. Установка происходит путём вставки в шинопровод до щелчка - механическая фиксация обеспечивается защёлками. Электрический контакт образуется автоматически при правильном введении в канал. Для работы необходимо использовать шинопроводы того же производителя и серии. Не рекомендуется применять с другими брендами из-за различий в форме контактов и размерах.

Безопасность и стандарты

Изделие соответствует требованиям европейских стандартов EMC (электромагнитной совместимости) и имеет российский сертификат соответствия. Конструкция предотвращает случайное касание токоведущих частей при установленном шинопроводе. Номинальный ток 16 А гарантирует безопасную работу с большинством современных светодиодных трековых светильников.

Преимущества

• Легко монтируется без инструментов - просто вставляется в шинопровод
• Поддерживает полную коммуникацию всех проводников: три фазы, ноль и землю
• Серебристый цвет гармонирует с дизайном современных светильников
• Не требует дополнительной изоляции или герметизации
• Работает в составе закрытой системы - минимизирован риск перегрева

Ограничения применения

• Не предназначен для внешнего монтажа или открытых участков - работает только внутри шинопровода
• Не совместим с однофазными или двухфазными шинопроводами
• Не рассчитан на нагрузку выше 16 А - превышение может вызвать перегрев
• Не следует использовать в условиях постоянной влажности или на улице - не имеет защиты IP
• Требует точного совпадения с профилем шинопровода Uniel - другие бренды не подходят

Примеры использования

• Переход от прямого участка шинопровода к вертикальному вдоль стены в торговом зале
• Формирование уголка вокруг выставочного стенда в музее или галерее
• Создание замкнутого контура освещения в прямоугольном помещении
• Подключение светильников в нишах или на потолках с изгибами

Практические советы

• Перед установкой проверьте, что шинопровод полностью очищен от пыли и debris - грязь снижает качество контакта
• При сборке системы используйте только оригинальные компоненты Uniel - смешивание брендов может нарушить электробезопасность
• Если планируете много угловых соединений, заранее просчитайте суммарную нагрузку - каждый UBX-A22 SILVER способен выдерживать до 16 А, но общая мощность всей цепи должна оставаться в рамках допустимого
• При необходимости замены - отключите питание, затем аккуратно вытяните соединитель из шинопровода; он не фиксируется болтами, поэтому легко демонтируется
• Серебристый цвет не маскирует следы окисления - регулярно осматривайте место контакта при длительной эксплуатации
