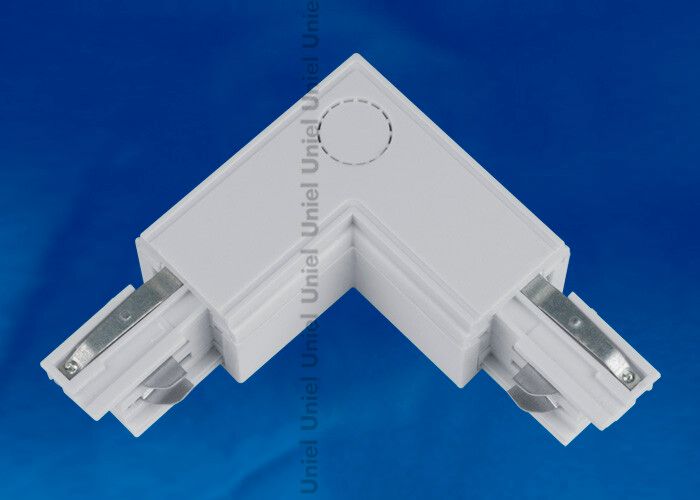

Соединитель для шинопровода осветительного L-образный. внешний, трехфазный, серебряный. UBX-A21 SILVER 1 POLYBAG | 09764 Uniel

Соединитель для шинопровода осветительного L-образный внешний трехфазный серебряный UBX-A21 SILVER 1 POLYBAG от бренда Uniel предназначен для создания угловых переходов в трековых системах освещения, обеспечивая надёжное электрическое соединение между участками шинопровода. Этот элемент позволяет гибко проектировать осветительные контуры в помещениях с сложной планировкой.

Назначение и область применения

Соединитель UBX-A21 SILVER используется исключительно для монтажа трековых светильников в системах освещения с напряжением до 250 В переменного тока. Он создаёт L-образный поворот под углом 90° между двумя прямыми секциями шинопровода, сохраняя целостность цепи питания. Подходит для установки в магазинах, выставочных залах, офисах, ресторанах и других объектах, где требуется точечная или направленная подсветка с возможностью перемещения светильников по треку.

Технические характеристики

• Тип соединителя: L-образный (угол 90°)
• Номинальный ток: 16 А
• Фазность: трёхфазный (L1, L2, L3, N, PE)
• Цвет корпуса: серебристый
• Количество в упаковке: 1 шт. (polybag)

Устройство передаёт питание одновременно по всем пяти проводникам: три фазы, ноль и защитное заземление. Номинальный ток 16 А позволяет подключать нагрузку до 3,6 кВт на одну фазу при напряжении 230 В.

Совместимость и монтаж

Соединитель UBX-A21 SILVER совместим только с шинопроводами серии Uniel, имеющими аналогичную форму и контактную группу. Устанавливается путём вставки в конец одной секции шинопровода и защёлкивания в начало следующей - без инструментов. Контакты обеспечивают плотное соединение при правильном совмещении направляющих. Для надёжности рекомендуется проверить механическую фиксацию после монтажа легким усилием.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм электромагнитной совместимости и имеет российский сертификат соответствия. Конструкция предотвращает случайное касание токоведущих частей при установленных светильниках. Не предназначен для открытой установки вне закрытых трековых систем.

Преимущества

• Обеспечивает бесперебойное питание всех фаз при изгибе трека
• Серебристый цвет гармонирует с большинством современных светильников и потолочных решений
• Не требует дополнительных креплений - монтируется прямо в шинопровод
• Поддерживает возможность перестановки светильников вдоль всего трека, включая повороты

Ограничения применения

• Не применяется в условиях повышенной влажности (например, в ванных комнатах или на улице)
• Не совместим с шинопроводами других брендов, даже при совпадении внешних размеров
• Не предназначен для замены прямых соединителей - только для угловых переходов
• Работает только в составе завершённой системы с заземлением и автоматической защитой

Примеры использования

• Переход между вертикальным и горизонтальным участком трека над витриной в торговом зале
• Завершение L-образного контура вокруг колонны в выставочном пространстве
• Создание уголка освещения вдоль двух стен в офисе с использованием двух параллельных треков

Практические советы

• Перед монтажом убедитесь, что концы шинопроводов чистые и не деформированы - грязь или изгиб снижают надёжность контакта
• Проверьте соответствие номера артикула UBX-A21 SILVER с другими компонентами системы - использование несовместимых деталей может вызвать нагрев и выход из строя
• При проектировании трека учтите, что каждый L-соединитель увеличивает общую длину системы на 8–10 см - это влияет на расчёт количества светильников
• Для удобства сборки используйте подвесы Uniel - они позволяют точно задать высоту и ориентацию поворотного участка
