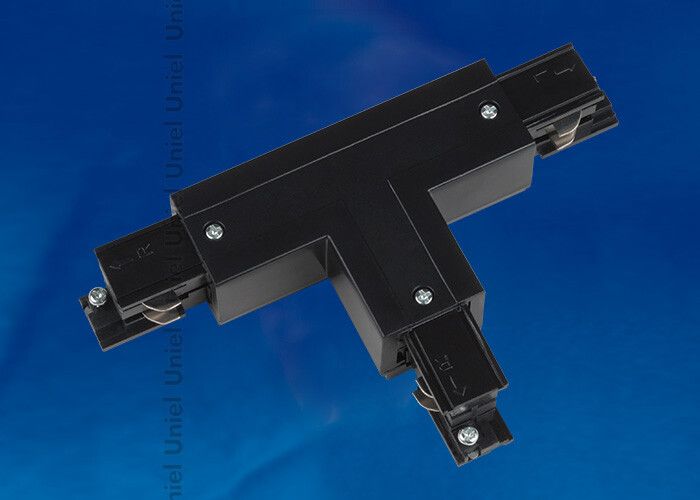

Соединитель для шинопровода осветительного Т-образный. левый, внешний, трехфазный, черный. UBX-A32 BLACK 1 POLYBAG | 09754 Uniel

Соединитель для шинопровода T-образный левый внешний трехфазный черный UBX-A32 BLACK предназначен для создания ответвлений в системах шинопроводов, используемых для питания трековых светильников. Этот элемент обеспечивает надежное соединение между основным проводящим каналом и боковой ветвью, сохраняя целостность цепи и безопасную передачу тока.

Назначение и область применения

Соединитель для шинопровода T-образный левый внешний трехфазный черный UBX-A32 BLACK используется исключительно в системах шинопроводов для трекового освещения. Его задача - организовать переход от главного направления шинопровода к боковой ветви слева, позволяя подключить один или несколько трековых светильников. Применяется в коммерческих и офисных помещениях, торговых залах, выставочных пространствах, где требуется гибкая и модульная система освещения.

Технические характеристики

• Тип изделия: Соединитель T-образный левый внешний
• Фазность: Трехфазный (L1, L2, L3 + PE)
• Номинальный ток: 16 А
• Цвет корпуса: Черный
• Максимальное напряжение: соответствует стандартам для бытовых/коммерческих сетей до 400 В переменного тока

Совместимость и монтаж

Соединитель для шинопровода T-образный левый внешний трехфазный черный UBX-A32 BLACK совместим только с шинопроводными системами Uniel серии UBX-A32. Для установки необходимо:

• Выключить питание системы;
• Разъединить участок шинопровода там, где требуется ответвление;
• Заполнить контактные площадки внутри соединителя токоведущими шинами из основного канала;
• Зафиксировать соединитель механически - он имеет защелкивающийся механизм, который плотно фиксируется на профиле;
• Убедиться, что все контакты замкнуты и нет перекосов - проверить щупом или тестером после сборки.

Не допускается использование этого соединителя с другими сериями или брендами - даже при совпадении внешних размеров возможны различия в глубине контакта и материале шин.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Конструкция выполнена из самозагашивающегося термопластика, устойчивого к нагреву. Наличие защитного контура PE гарантирует заземление всех подключаемых точек. Сертифицирован в соответствии с ГОСТ Р МЭК 60439-1 и EN 61534-1.

Преимущества

• Легкий и быстрый монтаж благодаря защелкивающемуся механизму - не требуются болты или инструменты для фиксации.
• Черный цвет корпуса маскирует следы эксплуатации и хорошо сочетается с большинством современных потолочных решений.
• Стандартный номинальный ток 16 А достаточен для подключения нескольких LED-трековых светильников одновременно.
• Правильно спроектированная форма предотвращает случайное выпадение из шинопровода при вибрации или нагрузках.

Ограничения применения

• Не предназначено для открытых помещений или мест с высокой влажностью - не имеет защиты IP выше IP20.
• Не работает с однофазными или постояннотоковыми системами - только трехфазный переменный ток.
• Подходит только для внешнего монтажа; внутренние соединители этой серии имеют другую форму и не взаимозаменяемы.
• Не рекомендовано использовать в условиях частых ударных нагрузок или механических воздействий - не является промышленным силовым компонентом.

Примеры использования

• Обустройство освещения в торговом центре: основной шинопровод протянут вдоль потолка, а T-соединитель UBX-A32 BLACK позволяет сделать поворот влево к группе светильников над витриной.
• Освещение выставочного зала: через соединитель подводится питание к нескольким направленным spot-светильникам, установленным на треке.
• Арт-галерея: возможность легко менять расположение светильников без перебора всей системы - достаточно просто отключить и переместить секцию с этим соединителем.

Практические советы

• Перед заказом обязательно сверьте модель шинопровода - UBX-A32 BLACK работает только с такими же по серии трубками и кронштейнами.
• Если нужен правый вариант - выбирайте аналогичный продукт с пометкой “правый”, а не переворачивайте этот - конструктивно они отличаются.
• При использовании более чем двух таких соединителей на одном участке - рассчитывайте суммарную нагрузку: 16 А - это максимум для всего параллельного ответвления.
• Не забудьте отметить место установки на плане - такой соединитель часто становится точкой отказа при ремонте, если неизвестно, где именно находится ответвление.
