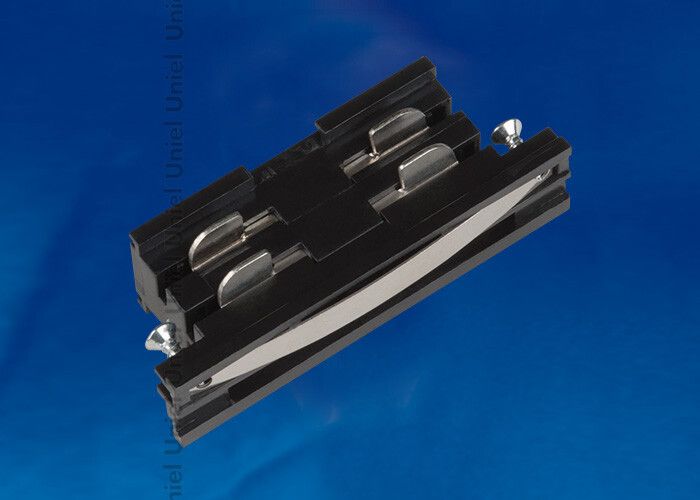

Соединитель для шинопровода осветительного прямой внутренний, трехфазный, черный. UBX-A11 BLACK 1 POLYBAG | 09742 Uniel

Соединитель для шинопровода прямой внутренний трехфазный черный UBX-A11 BLACK - компонент системы шинопроводов Uniel, предназначен для надежного соединения участков трекового освещения с питанием 3 фазы + ноль + земля. Подходит для профессионального монтажа в коммерческих и общественных помещениях.

Назначение и область применения

Соединитель для шинопровода прямой внутренний трехфазный черный UBX-A11 BLACK используется для электрического и механического соединения двух секций шинопровода в одной плоскости. Обеспечивает передачу питания от одного участка трека к другому без перебоев. Применяется исключительно в трековых системах освещения, где требуется гибкая и модульная разводка - например, в магазинах, выставочных залах, офисах, галереях и других объектах с изменяемой схемой освещения.

Технические характеристики

• Тип: прямой внутренний соединитель
• Фазность: три фазы (L1, L2, L3) + нулевой провод (N) + защитное заземление (PE)
• Цвет: черный
• Совместим с шинопроводами Uniel серии, поддерживающими 5-проводную систему
• Не содержит активных элементов - работает как пассивный токопроводящий переходник

Совместимость и монтаж

Соединитель для шинопровода прямой внутренний трехфазный черный UBX-A11 BLACK совместим только с другими элементами шинопроводной системы Uniel, имеющими аналогичную форму и контактную группу. Устанавливается между двумя прямыми участками шинопровода. Для монтажа необходимо:

• Выключить питание всей цепи;
• Снять крышки с обоих концов соединяемых секций;
• Вставить соединитель до упора, пока не услышится щелчок фиксации;
• Закрыть крышки и проверить плотность контакта.

Не используйте силовые инструменты - соединение выполняется руками. Нельзя применять с другими брендами или самодельными профилями - риск перегрева и потери контакта.

Безопасность и стандарты

Соединитель для шинопровода прямой внутренний трехфазный черный UBX-A11 BLACK соответствует требованиям Европейских стандартов EMC (электромагнитной совместимости) и имеет российский сертификат соответствия. Конструкция защищает от случайного прикосновения к токоведущим частям при установленном корпусе. Все материалы - самозатухающие, соответствуют классу горючести V-0.

Преимущества

• Обеспечивает бесперебойную передачу энергии по всем 5 проводам - фазы, ноль и земля
• Интегрированная система фиксации предотвращает самоотсоединение при вибрации
• Черный цвет маскирует швы в темных интерьерах и не бросается в глаза
• Работает в составе готовой экосистемы Uniel - все компоненты взаимозаменяемы

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли
• Не допускается использование в условиях повышенной влажности (баня, бассейн, холодильные камеры)
• Не поддерживает повороты, изгибы или углы - только прямое соединение
• Не совместим с однофазными или двухфазными шинопроводами

Примеры использования

• Подключение двух прямых участков трека вдоль длинного стенда в торговом зале
• Соединение секций в прямоугольной конфигурации вокруг выставочного объекта
• Увеличение длины трека в административном офисе для равномерного распределения точечных светильников

Практические советы

• Перед монтажом проверьте, что оба конца шинопровода находятся на одном уровне - перекос вызывает плохой контакт
• Если соединитель не фиксируется - убедитесь, что внутри нет пыли или деформаций; не пытайтесь принудительно вдавливать
• Для удобства сборки используйте подвесы Uniel - они позволяют точно выровнять всю систему до установки соединителей
• Не забывайте после монтажа протестировать целостность цепи тестером - особенно важно при работе с 3 фазами
