Соединитель внутренний I-образый белый (соединение 2х шинопроводов в прямую линию) | V4-R4-00.0026.TRK-0001 VARTON VARTA

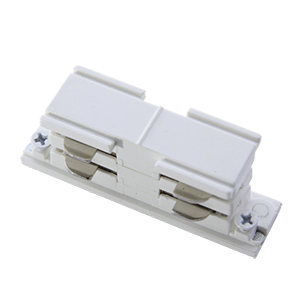

Соединитель внутренний I-образный белый VARTON (артикул v4-r4-00.0026.trk-0001) используется для надёжного соединения двух участков трёхфазного шинопровода в прямой линии, обеспечивая передачу электроэнергии без перебоев внутри помещений.

Назначение и область применения

Соединитель внутренний I-образный белый применяется исключительно для внутренней установки в системах осветительного шинопровода. Он позволяет соединить два секционных участка шинопровода так, чтобы ток проходил через них бесперебойно - без разрывов цепи. Подходит для использования в офисах, торговых центрах, производственных помещениях и других зонах, где установлены системы питания светильников на основе шинопровода.

Технические характеристики

• Тип: I-образный внутренний соединитель
• Количество фаз: 3
• Номинальное напряжение: 200–230 В (работает в диапазоне 220–240 В)
• Максимальная мощность на фазу: 3600 Вт
• Материал контактов: Медь - обеспечивает низкое переходное сопротивление
• Корпус: Пластик, матовая белая поверхность
• Степень защиты IP: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Класс защиты: I - требует заземления корпуса
• Рабочий температурный диапазон: от +1 C до +40 C
• Форма: Прямоугольная, плоская - для встраивания между элементами шинопровода
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Соединитель внутренний I-образный совместим только с шинопроводами серии “Белый” от VARTON. Устанавливается встроенно - между двумя секциями шинопровода, без внешнего кожуха. Для монтажа необходимо:

• Выключить питание всей линии;
• Аккуратно расстыковать две секции шинопровода;
• Закрепить соединитель точно по центральной оси, убедившись, что медные контактные планки плотно вошли в гнёзда шины;
• Зафиксировать механически с помощью болтов или замков, предусмотренных конструкцией шинопровода.

Не используйте этот соединитель для наружной установки или в условиях повышенной влажности - он не имеет герметичной защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса I: обязательна подключение защитного проводника PE. Наличие IP20 означает, что устройство безопасно применять только в сухих закрытых помещениях, недоступных для случайного прикосновения руками. Гарантия 5 лет подтверждает соответствие нормам долговечности и прочности материалов.

Преимущества

• Медные контакты обеспечивают минимальную потерю энергии и снижают риск нагрева даже при максимальной нагрузке 3600 Вт на фазу.
• Матовый белый цвет гармонично сочетается с другими элементами шинопровода серии “Белый”, сохраняя эстетику потолочных решений.
• Удобная прямоугольная форма позволяет легко встраивать соединитель без необходимости модификации направляющих шин.
• Произведено из качественного пластика, устойчивого к деформациям при постоянном использовании.

Ограничения применения

• Нельзя использовать вне помещений - IP20 не защищает от влаги, пыли и перепадов температур ниже +1 C.
• Не предназначена для соединения более чем двух секций одновременно - работает только как прямой ответвитель между парой шинопроводов.
• Требуется точное соблюдение полярности и фазового расположения; неверная сборка может вызвать КЗ.
• Не совместим с шинопроводами других серий или брендов - даже если внешне похожи, контакты могут иметь другую форму или шаг.

Примеры использования

• Соединение двух участков шинопровода в длинной линии освещения в торговом зале.
• Переход между смежными отделами офиса, где требуется единая система питания LED-светильников.
• Обустройство освещения вдоль технологической линии на заводе, когда шинопровод проходит через несколько комнат.

Практические советы

• Перед установкой проверьте, что все контакты в шинопроводе чистые и не окислены - грязь увеличит сопротивление и вызовет перегрев.
• При монтаже всегда выключайте автоматический выключатель на входе в шинопроводную линию - даже малый ток может повредить контакты.
• Если ваша система рассчитана на нагрузку близкую к 3600 Вт на фазу, рекомендуется делать запас по мощности - лучше выбирать оборудование с запасом 15–20 %.
• Сохраните документацию - гарантия действует только при наличии оригинального чека и правильного монтажа согласно инструкции VARTON.
