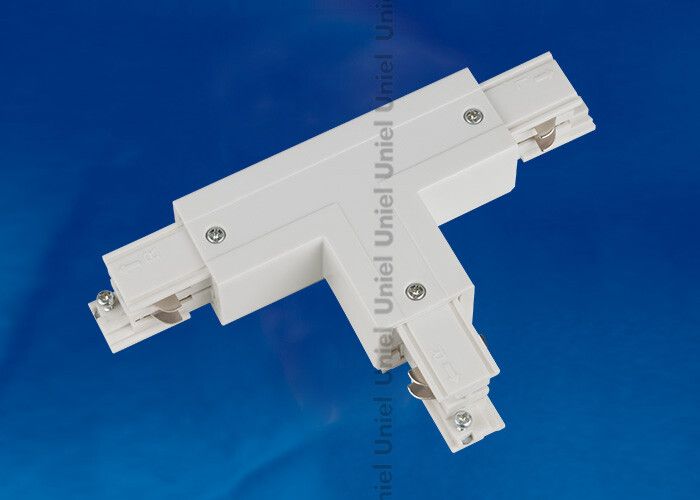

Соединитель для шинопроводов UBX-A31 Т-образный, 16 А UNIEL 09750

Соединитель для шинопровода Т-образный правый внешний трехфазный белый UBX-A31 WHITE от бренда Uniel предназначен для формирования ответвлений в трековых системах освещения. Этот элемент позволяет безопасно и надежно соединить три фазы, ноль и землю между собой, обеспечивая гибкую компоновку светильников в помещениях с высокими требованиями к эстетике и функциональности.

Назначение и область применения

Соединитель для шинопровода Т-образный правый внешний трехфазный белый UBX-A31 WHITE используется исключительно в трековых системах освещения. Он позволяет создать T-образное ответвление вдоль направляющей шины, где необходимо изменить направление потока электроэнергии - например, чтобы сместить ряд светильников перпендикулярно основному треку. Подходит для установки в магазинах, выставочных залах, офисах и других объектах, где требуется точечная и модульная подсветка.

Технические характеристики

• Тип изделия: соединитель для шинопровода
• Форма: Т-образный, правый внешний
• Количество фаз: трехфазный (L1, L2, L3 + N + PE)
• Номинальный ток: 16 А
• Цвет: белый
• Совместим с шинопроводами Uniel серии, поддерживающими 16 А и стандартную геометрию контактов

Совместимость и монтаж

Соединитель UBX-A31 WHITE совместим только с шинопроводами Uniel, имеющими аналогичную форму профиля и контактную группу. Установка происходит путём вставки в шинопровод до щелчка - механическая фиксация обеспечивается защёлками внутри корпуса. Для монтажа не требуются инструменты: достаточно совместить контакты и плотно вставить элемент в шину. Соединитель рассчитан на работу как с горизонтальным, так и с вертикальным расположением трека. Подключение проводов осуществляется через клеммы на тыльной стороне - доступ к ним открывается после демонтажа крышки.

Безопасность и стандарты

Соединитель для шинопровода UBX-A31 WHITE соответствует европейским нормам электромагнитной совместимости и имеет российский сертификат соответствия. Конструкция предотвращает случайное касание токоведущих частей при установленном треке. Напряжение питания - до 400 В переменного тока. Применение вне системы Uniel или с другими типами шинопроводов запрещено - это может нарушить изоляцию и вызвать перегрев.

Преимущества

• Удобная форма - правый внешний угол позволяет легко организовать поворот трека без дополнительных переходников
• Чистый белый цвет гармонирует с большинством современных светильников и интерьеров
• Стандартная трёхфазная схема (L+N+PE) обеспечивает питание всех типов трековых светильников, включая мощные LED-модели
• Закрытая конструкция снижает риск попадания пыли и влаги внутрь контактов

Ограничения применения

• Не предназначен для использования вне трековых систем освещения - нельзя применять как самостоятельный распределительный элемент
• Работает только с шинопроводами Uniel; несовместим с продукцией других брендов даже при совпадении тока и цвета
• Не рекомендован для открытых площадок или мест с повышенной влажностью - отсутствует защита IP выше базового уровня
• Максимальная нагрузка - 16 А; превышение тока может привести к оплавлению контактов

Примеры использования

• В торговом центре: организация ответвления от основного трека к витринам с подсветкой товаров
• В выставочном зале: создание перпендикулярного участка для направленной подсветки экспонатов
• В офисе: формирование “звёздочки” из нескольких треков вокруг центральной зоны стола

Практические советы

• Перед монтажом убедитесь, что шинопровод полностью обесточен - даже при выключенном свете возможна подача напряжения на другие фазы
• Избегайте перегрузки одного ответвления более чем 16 А - распределите нагрузку равномерно между несколькими треками
• Если планируете использовать подвесы, выбирайте те, что совместимы с Uniel - они обеспечивают одинаковый шаг крепления и уровень жёсткости
• При замене или ремонте используйте оригинальные детали UBX-A31 WHITE - нестандартные аналоги могут иметь другую глубину контакта и вызывать плохой контакт
