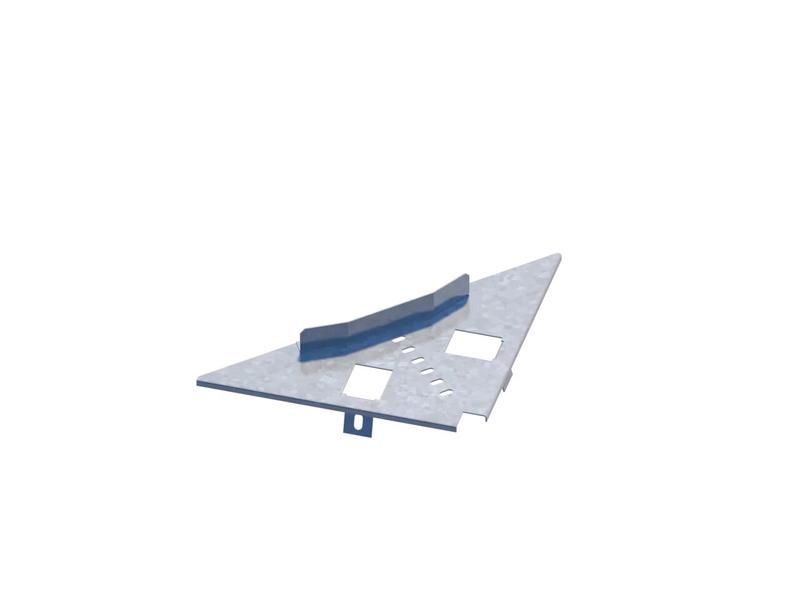

Секция угловая НЛ-У45 цУТ2.5 оцинк. СОЭМИ Н0112120440

Секция угловая для кабельных лотков лестничного типа оцинкованная, толщина стали 1,5 мм, серия СОЭМИ, серия УТ2,5 (артикулы н0112120440 и 112120440) используется для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Продукт совместим с лотками серии НЛ-20, НЛ-30, НЛ-40 и обеспечивает надёжную фиксацию проводников в условиях повышенной механической нагрузки.

Назначение и область применения

Секция угловая для кабельных лотков лестничного типа оцинкованная, толщина стали 1,5 мм, серия СОЭМИ, серия УТ2,5 применяется для формирования поворотов кабельных трасс под углом 45°. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на производствах, в энергообъектах и объектах инфраструктуры. Особенно эффективна там, где требуется сохранить целостность лотковой системы при изменении направления трассы - например, вокруг колонн, перегородок или оборудования.

Технические характеристики

• Угол поворота: 45°
• Ширина лотка: 300 мм
• Толщина стали: 1,5 мм
• Материал: сталь с холодным цинкованием
• Покрытие: серый цвет, антикоррозийное цинкование
• Тип соединения: болтовое
• Тип ступени: плоский профиль
• Тип бокового профиля: плоский профиль
• Перфорация боковых стенок: есть - для вентиляции и крепления
• Широкодиапазонное исполнение: да - совместима с лотками шириной до 400 мм

Совместимость и монтаж

Секция угловая для кабельных лотков лестничного типа оцинкованная, толщина стали 1,5 мм, серия СОЭМИ, серия УТ2,5 совместима с прямыми лотками серии НЛ-20, НЛ-30, НЛ-40. Монтаж выполняется с использованием стандартных болтовых соединений, таких же, как для прямых участков. Для сборки потребуются болты, гайки и шайбы, соответствующие типу крепления лотков вашей системы. Перфорированные боковые стенки позволяют дополнительно закрепить лоток к опорам или кронштейнам через отверстия. Гипотенузная сторона имеет отогнутый борт высотой, достаточной для удержания кабелей без выпадения.

Безопасность и стандарты

Покрытие холодным цинком обеспечивает защиту от коррозии в средах с повышенной влажностью. При необходимости обеспечения электрической непрерывности всей трассы рекомендуется использовать заземляющие шайбы при установке, особенно если система окрашивается лакокрасочными составами. Соответствует требованиям к механической прочности и долговечности для промышленного использования.

Преимущества

• Высокая жёсткость за счёт толщины стали 1,5 мм - выдерживает значительные нагрузки от кабелей и внешних воздействий
• Холодное цинкование - устойчиво к коррозии, не требует дополнительной защиты в большинстве помещений
• Перфорация боковых стенок - позволяет легко крепить лоток к стенам, потолкам или рамам
• Широкодиапазонное исполнение - одна деталь заменяет несколько вариантов, снижает запас на складе
• Совместимость с существующими системами НЛ - не требует замены других компонентов

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Работает только с лотками шириной до 300–400 мм; несовместим с более крупными моделями
• При использовании в агрессивных химических средах (например, в химцехах) требуется дополнительная защита - цинк не устойчив к кислотам
• Заземление необходимо выполнять отдельно при наличии лакокрасочного покрытия - само по себе цинкование не гарантирует электрическую связь между элементами

Примеры использования

• Обход колонн в распределительном щите на заводе
• Поворот трассы вдоль стены в машинном зале
• Формирование маршрута кабелей вокруг технологического оборудования
• Подключение кабельных лотков к переходным площадкам или эстакадам

Практические советы

• Проверьте посадочные размеры перед заказом - ширина 300 мм должна точно соответствовать ширине смежных прямых лотков
• При монтаже используйте одинаковый шаг крепления, как на прямых участках - это исключит деформацию
• Если трасса будет находиться во влажной среде, проверьте герметичность соединений - хотя цинк защищает металл, вода может попадать внутрь лотка
• Для удобства сборки предварительно соберите всю секцию на полу, затем поднимайте её на место
• Артикулы н0112120440 и 112120440 - это один и тот же продукт; различие в номерах связано с внутренней классификацией производителя СОЭМИ
