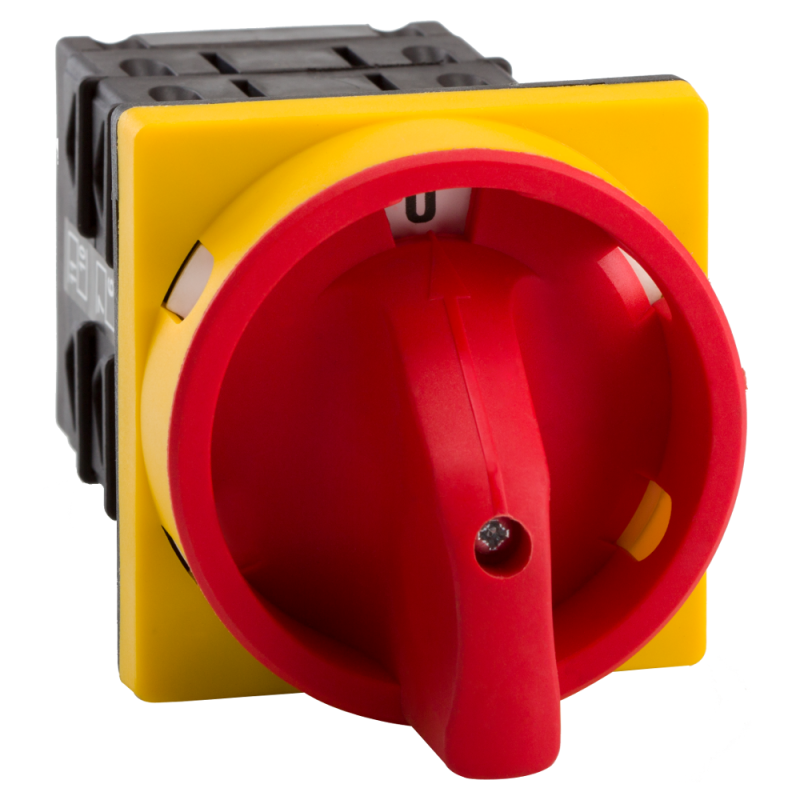

Переключатель кулачковый OptiSwitch 4G16-10-U-S25 КЭАЗ 272304

Переключатель кулачковый OptiSwitch 4G16-10-U-S25 от КЭАЗ - компактное встраиваемое устройство для коммутации трёхфазных цепей до 16 А и 690 В. Подходит для управления двигателями, нагревательными элементами и другими нагрузками в промышленном оборудовании. Артикул 272304 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G16-10-U-S25 предназначен для ручного переключения трёхфазных электрических цепей между двумя состояниями: «работа» и «останов». Благодаря наличию нейтрального положения позволяет безопасно отключить питание без автоматического возврата. Применяется в системах управления станками, насосами, конвейерами, тепловыми установками и другим промышленным оборудованием, где требуется надёжное механическое управление.

Технические характеристики

• Номинальный ток: 16 А - допустимая нагрузка при длительной работе
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока
• Число полюсов: 3 - контролирует все три фазы одновременно
• Число положений переключателя: 2 + нейтральное - два активных положения и центральное выключенное
• Количество нормально открытых (НО) контактов: 3 - каждый полюс имеет один замыкающий контакт
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм
• Размер передней панели: 64×64 мм - совместим со стандартными отверстиями в щитах
• Конструкция: встраиваемое устройство - устанавливается в панель, корпус остаётся внутри
• Измерение между фазами: возможно - можно использовать для контроля напряжения между любыми двумя фазами
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый OptiSwitch 4G16-10-U-S25 монтируется на лицевую панель через прямоугольное отверстие 64×64 мм. Для установки используется фиксирующая гайка сзади. Устройство совместимо с проводами сечением до 4 мм2 - рекомендуется использовать наконечники для многожильных жил. Монтаж возможен в распределительных шкафах, пультах управления и на стендах оборудования. Обязательно соблюдайте доступ к рукоятке для оператора и исключите попадание жидкости внутрь корпуса.

Безопасность и стандарты

Степень защиты IP44 обеспечивает защиту от случайного прикосновения к токоведущим частям и от брызг воды с любого направления. Переключатель соответствует требованиям ТУ3424-068-05758109-2012 и прошёл испытания на механическую прочность и долговечность контактов. Не предназначен для работы во взрывоопасных средах или при наличии агрессивных паров/газов.

Преимущества

• Наличие нейтрального положения - позволяет полностью отключить питание без самовозврата
• Физическая четкость переключения - минимизирует риск неверного положения
• Высокая механическая износостойкость - рассчитан на тысячи циклов переключения
• Простота обслуживания - доступ к контактам после демонтажа
• Совместимость с типовой панелью 64×64 мм - легко заменяет аналогичные устройства других производителей

Ограничения применения

• Не предназначена для автоматизации - требует ручного воздействия
• Не подходит для частых переключений (более 60 раз в час) - высокий износ контактов
• Защита IP44 недостаточна для влажных помещений с постоянным орошением - не используйте в условиях пролива воды
• Не работает при температуре ниже -25 C и выше +60 C - проверьте условия окружающей среды
• Не применяется в цепях с реактивной нагрузкой свыше 16 А - возможна дуга и повреждение контактов

Примеры использования

• Управление трехфазным двигателем насоса - включение/выключение через переключатель с нейтральной позицией
• Выбор режима работы печи - «нагрев» / «ждущий» / «выкл»
• Ручное управление конвейером на сборочной линии - оператор выбирает состояние через рукоятку
• Тестирование фазового напряжения - использование для измерения между L1-L2, L2-L3, L3-L1

Практические советы

• При монтаже затягивайте винты равномерно - переусиливать нельзя, чтобы не деформировать контактную группу
• Обязательно отключайте питание перед работой с клеммами - даже при выключенном положении есть опасность остаточного напряжения
• Проверяйте соответствие посадочного отверстия 64×64 мм - некорректный размер вызывает люфт и снижает степень защиты
• Для условий с повышенной запылённостью дополнительно герметизируйте место установки - IP44 не гарантирует защиту от пылевых осаждений
• Заменяйте устройство при появлении следов оплавления на контактах или трудностях при переключении - это признак износа
