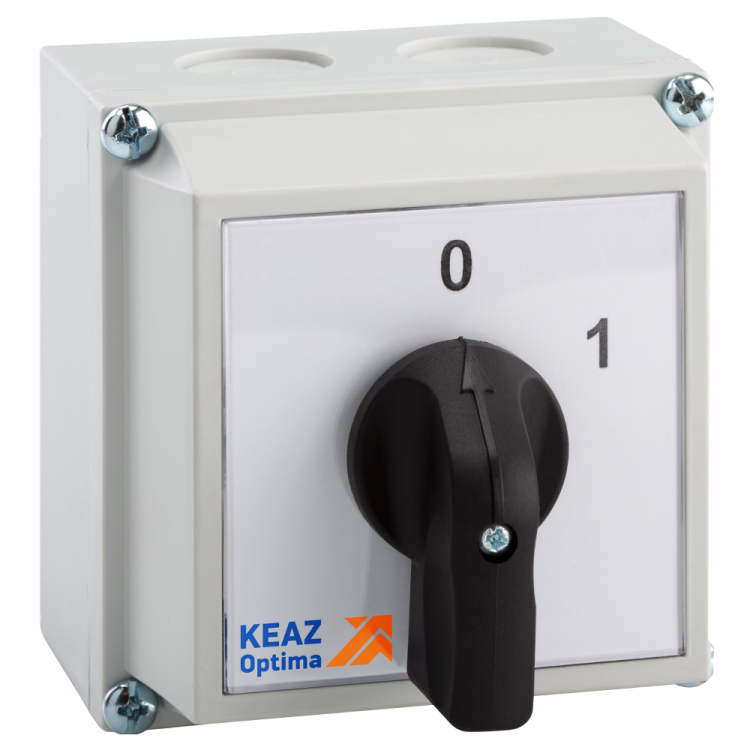

Переключатель кулачковый OptiSwitch 4G10 52 PK R014 КЭАЗ 225143

Переключатель кулачковый 4G10-52-PK-R014 от КЭАЗ - компактное устройство с двумя полюсами и трёхпозиционной поворотной рукояткой, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Устройство выполнено в защищённом корпусе IP65, подходит для монтажа в распределительных щитах и применяется в системах управления оборудованием. Артикул 225143 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-52-PK-R014 используется для ручного переключения электрических цепей в режимах «включено–выключено–включено» с возможностью выбора направления или функции. Благодаря наличию нейтрального положения, он позволяет безопасно отключить цепь без автоматического возврата. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и других промышленных нагрузках, где требуется надёжное механическое переключение.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (переменный/постоянный ток)
• Количество полюсов: 2
• Число положений рукоятки: 3 (включает нейтральное)
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 0
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Габариты передней панели: 88×88 мм
• Способ монтажа: на монтажную плату (панельный монтаж)
• Климатическое исполнение: У2 (для умеренного климата, температурный диапазон –25…+40 C)
• Род тока: AC/DC
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-52-PK-R014 устанавливается в распределительный щит через круглое отверстие диаметром 88 мм. Комплексный корпус обеспечивает герметичность без дополнительных кожухов. Для монтажа используйте стандартные крепёжные элементы, входящие в комплект. Подключение проводов - винтовое, допускает одножильные и многожильные кабели сечением до 2,5 мм2. Перед затяжкой зажимов проверьте плотность соединения - слабый контакт вызывает нагрев при токе 10 А.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP65 гарантирует работу в условиях запылённости и влажности - подходит для цехов, наружных щитов, пищевых и химических производств. Конструкция исключает случайное включение благодаря фиксированному положению рукоятки. Отсутствие НЗ-контактов снижает риск аварийного замыкания при переключении.

Преимущества

• Наличие нейтрального положения - безопасное отключение без самовозврата
• Высокая степень защиты IP65 - работает в агрессивных средах
• Компактный размер 88×88 мм - легко помещается в стандартные шкафы
• Два полюса + четыре НО-контакта - гибкая схема управления
• Поддержка AC/DC - универсальность для различных типов нагрузок
• Цельный корпус - не требует внешнего кожуха

Ограничения применения

Не предназначена для частого переключения более 100 раз в час - высокая механическая нагрузка сокращает срок службы контактов. Не рекомендуется использовать в средах с постоянным воздействием прямой струи воды или погружением. Максимальное сечение кабеля 2,5 мм2 исключает применение с мощными двигателями выше 2,2 кВт. Не подходит для автоматизированных систем - управление только ручное.

Примеры использования

• Выбор направления вращения электродвигателя (вперёд/остановка/назад)
• Переключение между основным и резервным источником питания
• Активация/деактивация системы охлаждения на станке
• Ручной контроль работы вентилятора в цеху с регулировкой скорости через два контура

Практические советы

• При монтаже в щите учтите посадочный диаметр 88 мм - сверлите отверстие точно по размеру, чтобы сохранить класс защиты IP65.
• Избегайте перегрузки: даже при номинале 10 А длительная работа близко к пределу увеличивает износ контактов.
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление снижает надёжность.
• Для удобства обслуживания выведите рукоятку на лицевую сторону щита - так проще определить текущее положение без вскрытия.
• Переключатель 4G10-52-PK-R014 совместим с другими изделиями серии OptiSwitch 4G - можно собирать унифицированные панели управления.
