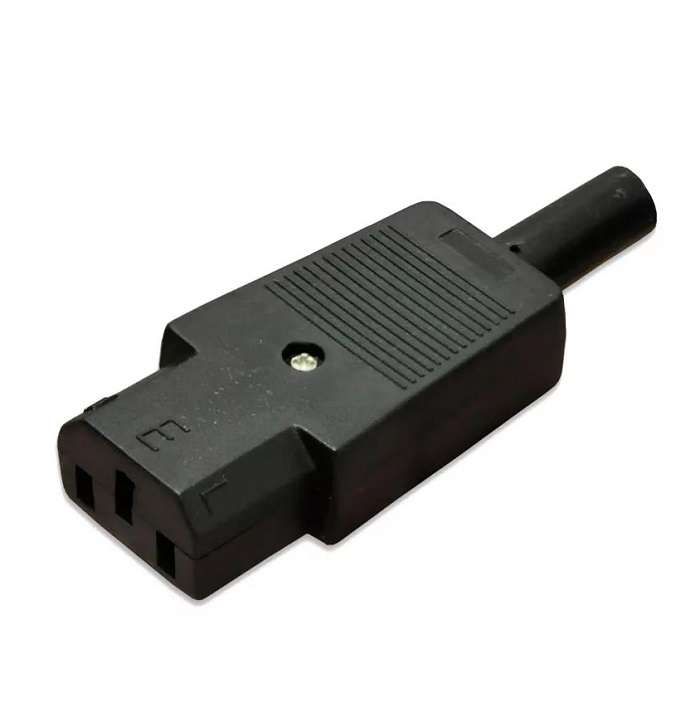

Гнездо сетевое C13, 10 А, 220 В, IP20, 3 полюса REXANT 11-0004

Гнездо сетевое на шнур C13 от Rexant (артикулы etm11-0004 и 11-0004) предназначено для надёжного подключения оборудования к сети через стандартный сетевой шнур. Устройство обеспечивает безопасное соединение с трёхпроводной системой питания - фаза, ноль, заземление - и подходит для постоянного монтажа в устройствах с внутренним расположением.

Назначение и область применения

Гнездо сетевое на шнур C13 служит для подключения сетевого кабеля к бытовому или промышленному оборудованию. Его используют там, где требуется стационарное закрепление входа питания - например, в серверах, принтерах, компьютерах, медицинских приборах, тестовом оборудовании и автоматике. Кабель вставляется в гнездо с одной стороны, а сама розетка крепится к корпусу устройства - так обеспечивается устойчивый контакт и предотвращается случайное выдергивание.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В - совместимо с однофазной сетью в России и странах СНГ
• Количество полюсов: 3 - фаза, ноль, защитное заземление
• Степень защиты IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: полиамид (PA) - прочный, термостойкий пластик, устойчивый к механическим воздействиям
• Способ присоединения проводов: винты + пружинные клеммы - позволяет использовать как жилы, так и многожильные провода
• Угол подключения: прямолинейный - кабель вводится прямо, без изгиба
• Цвет корпуса: чёрный - маскирует следы эксплуатации, соответствует промышленному дизайну
• Безгалогеновый состав - снижает выделение токсичных газов при перегреве
• Проходное сопротивление: 0 мОм - минимальное сопротивление контактов, исключает нагрев при работе

Совместимость и монтаж

Гнездо сетевое на шнур C13 совместимо с любым кабелем, имеющим вилку IEC C13 - это стандарт для большинства IT-оборудования. Монтаж частично встроенный: устройство крепится к стенке корпуса через отверстие, а задняя часть остаётся внутри. Для установки потребуется отверстие диаметром около 18–20 мм (по форме корпуса). Присоединение проводов выполняется двумя способами: затяжкой винтовых зажимов или введением в пружинные клеммы - второй вариант экономит время при массовой сборке. Обязательно проверьте соответствие сечения провода: рекомендовано 0,5–2,5 мм2.

Безопасность и стандарты

Гнездо выполнено в соответствии с требованиями безопасности для электроустановок. Наличие заземляющего контакта гарантирует защиту от поражения током. Отсутствие галогенов в материале снижает риск образования ядовитых паров при аварийном перегреве. Соответствует международному стандарту IEC 60320-1 для штекеров класса I. IP20 не требует герметизации - не применяйте в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Высокая надёжность контактов благодаря нулевому проходному сопротивлению
• Удобный двухступенчатый зажим проводов - сочетание винтов и пружинных клемм
• Термостойкий полиамидный корпус выдерживает температуры до 130 C
• Чёрный цвет корпуса улучшает эстетику в промышленных и офисных решениях
• Подходит для серийного производства - легко монтируется и стандартизирован

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не рассчитан на ток выше 10 А - запрещено подключение мощных нагревателей, сварочных аппаратов
• Запрещён монтаж в местах с высокой вибрацией без дополнительной фиксации
• Не совместим с вилками других типов (например, C19, Schuko, евровилка)
• Не следует применять в цепях переменного тока с частотой выше 50–60 Гц

Примеры использования

• Подключение сетевого кабеля к серверу или NAS-накопителю
• Фиксация входа питания в принтере, сканере или фотокопире
• Монтаж в диагностических приборах, лабораторном оборудовании
• Сборка силовых щитов с внешним питанием
• Аппараты с внутренним блоком питания - например, ИБП, преобразователи

Практические советы

• Перед монтажом убедитесь, что отверстие в корпусе точно соответствует габаритам гнезда - иначе возможен люфт или повреждение корпуса
• При использовании пружинных клемм - не забудьте полностью вставить провод до щелчка; проверяйте надёжность контакта легким потягиванием
• Для многожильных проводов используйте наконечники - это повысит долговечность соединения
• При установке в металлический корпус обязательно подведите заземляющий провод к корпусу устройства
• Гнездо сетевое на шнур C13 от Rexant можно заменить аналогами с таким же типом C13 - главное, чтобы сохранялись параметры тока и заземления
