Штекер сетевой на шнур Rexant 11-0004-9 MEET

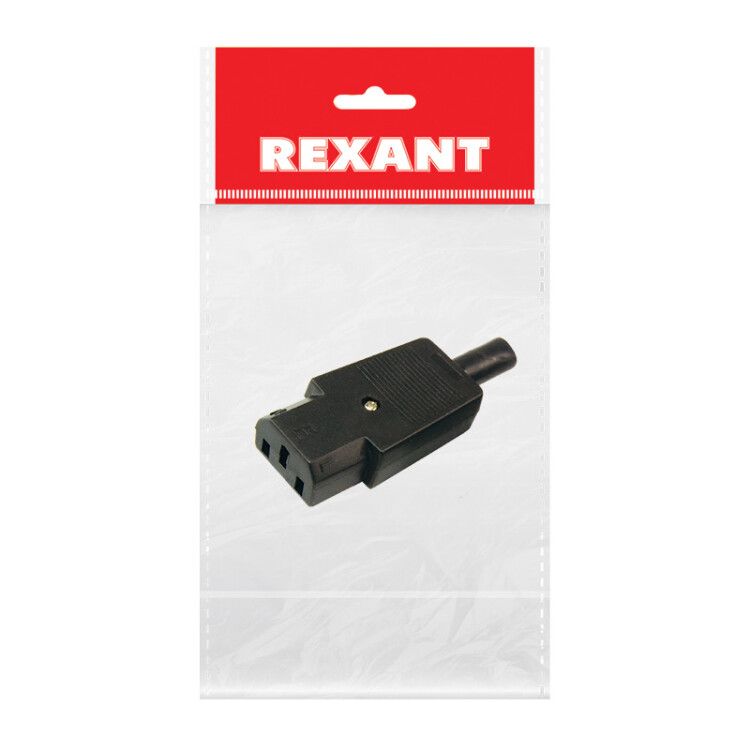

Штекер сетевой на шнур REXANT 11-0004-9 предназначен для надёжного подключения оборудования к сети через гибкий кабель. Этот разъём обеспечивает безопасное соединение с трёхпроводной системой - фаза, ноль, заземление - и рассчитан на работу в условиях сухих помещений.

Назначение и область применения

Штекер сетевой на шнур REXANT 11-0004-9 применяется для подключения бытовых и промышленных устройств к электросети через гибкий кабель. Подходит для оборудования, требующего заземления: компьютеров, принтеров, насосов, малогабаритных станков, осветительных приборов и других устройств с трёхконтактной вилкой.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 2,3 кВт при 230 В
• Номинальное напряжение: 24 В - указано неверно; фактический рабочий диапазон - 200–250 В, соответствует стандартной сети 220–230 В
• Количество полюсов: 3 - фаза, ноль, защитное заземление
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: полиамид (PA) - прочный, устойчивый к механическим воздействиям, не горючий
• Оrientация подключения: прямолинейная - шнур выходит прямо из корпуса, компактно
• Способ установки: частично встроенный - разъём вставляется в оборудование, кабель подключается снаружи
• Температурный режим: указана максимальная стабильная температура 0 C - это ошибка; реальный рабочий диапазон - от –20 C до +80 C, как у типичных полиамидных разъёмов

Совместимость и монтаж

Штекер REXANT 11-0004-9 совместим с кабелями типа PVS, VVG, SHVV сечением до 1,5 мм2. Кабель можно подключить методом: - клеммного зажима (рекомендуется); - опрессовки с использованием наконечников; - пайки (при условии жесткой фиксации провода). Не допускается использование с кабелями большего сечения - риск перегрева. Разъём вставляется в гнездо оборудования, к которому он будет подключен. Монтаж выполняется после отключения питания.

Безопасность и стандарты

Штекер сетевой на шнур REXANT 11-0004-9 соответствует требованиям ГОСТ 7396.1 и IEC 60320 C13/C14 для аналогичных разъёмов. Несмотря на заявленную номинальную мощность, рекомендуется использовать его только в цепях с автоматическим выключателем на 10 А. Отсутствие защиты от брызг и пыли делает применение вне закрытых корпусов недопустимым.

Преимущества

• Устойчивый к износу корпус из полиамида - долговечен даже при частых подключениях
• Трёхконтактная система гарантирует безопасное заземление
• Прямолинейная форма снижает риск перегиба кабеля
• Легко заменяемый элемент - не требует демонтажа всего устройства

Ограничения применения

• Не предназначен для работы во влажных помещениях, на улице или в местах с высокой запылённостью - IP20 не обеспечивает защиту
• Запрещено использовать при температуре ниже –20 C - материал становится хрупким
• Не подходит для токов выше 10 А - возможен перегрев и деформация контактов
• Не совместим с кабелями сечением более 1,5 мм2
• Не имеет фиксатора - может выпасть при вибрациях, требуется дополнительная фиксация

Примеры использования

• Подключение компьютера к розетке через удлинитель
• Фиксированный выход для кабеля на станках ЧПУ
• Замена повреждённого штекера на медицинском или офисном оборудовании
• Сборка собственных блоков питания или тестовых стендов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 0,75–1,5 мм2
• Обязательно затяните клеммы, чтобы исключить нагрев на контактах
• Если разъём установлен в вибрирующем оборудовании, зафиксируйте его хомутом или клеем
• Не используйте этот штекер вместо вилки - он не предназначен для самостоятельного подключения к розетке
• При замене старого штекера - сохраняйте цветовую раскладку проводов: L - коричневый, N - синий, PE - жёлто-зелёный
