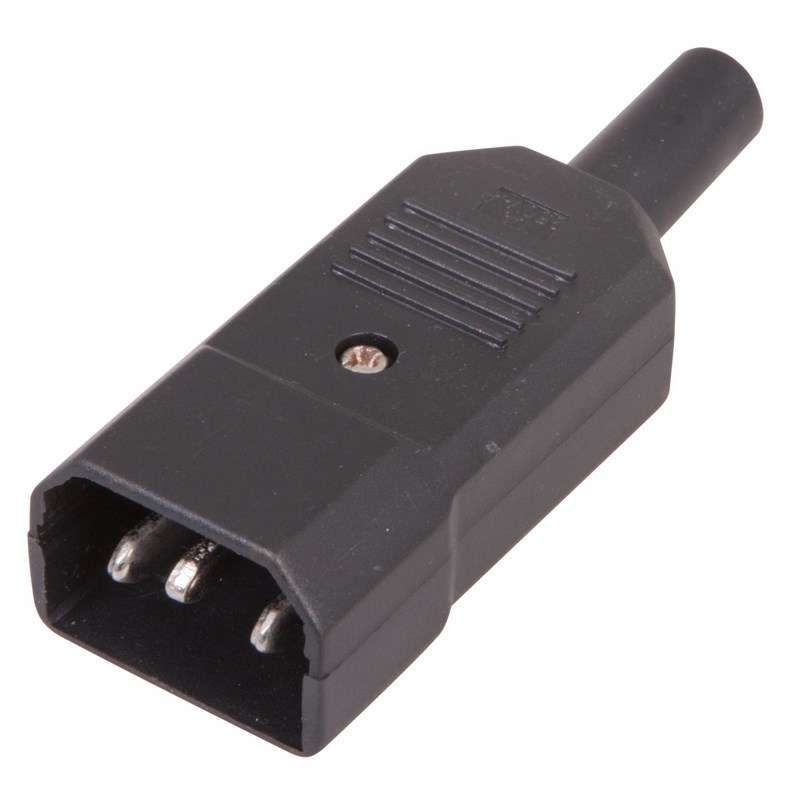

Штекер сетевой на шнур (уп.25шт) Rexant 11-0003 MEET

Штекер сетевой на шнур C14 от Rexant (арт. etm11-0003) предназначен для надёжного подключения оборудования к сети 220 В через стандартный сетевой шнур. Этот штекер обеспечивает безопасное соединение с трёхпроводной системой - фаза, ноль, заземление - и подходит для устройств с потреблением до 10 А.

Назначение и область применения

Штекер сетевой на шнур C14 используется для подключения бытовых и промышленных устройств к электросети через кабель с разъёмом IEC C13. Он устанавливается на конце сетевого шнура - там, где он вставляется в розетку. Подходит для компьютеров, серверов, принтеров, медицинского оборудования, осветительных приборов и других устройств, требующих заземления.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку типичных офисных и промышленных приборов
• Номинальное напряжение: 220 В - совместим с сетями в России и странах СНГ
• Количество полюсов: 3 - фаза, ноль, защитное заземление
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли; применяется только внутри помещений
• Материал корпуса: полиамид (PA) - прочный, термостойкий, самозагасающий
• Способ присоединения: винты и пружинные клеммы - позволяют закрепить провода без пайки
• Цвет корпуса: чёрный - соответствует стандартному цветовому кодированию
• Угол подключения: прямолинейный - шнур выходит прямо из штекера, без изгиба
• Не содержит галогенов - экологически безопасен, не выделяет токсичных газов при перегреве
• Проходное сопротивление: 0 мОм - минимальное сопротивление контактов снижает нагрев

Совместимость и монтаж

Штекер сетевой на шнур C14 совместим с любым кабелем, имеющим жилы сечением до 2,5 мм2. Для монтажа:

• Зачистите концы проводов на 8–10 мм
• Подключите фазу (коричневый) к L, ноль (синий) к N, заземление (зелёно-жёлтый) к PE
• Затяните винты или используйте пружинные клеммы - проверьте надёжность фиксации легким потягиванием
• Убедитесь, что шнур не перегибается у входа в штекер - используйте кабельную зажимную муфту, если она предусмотрена

Монтаж частично встроенный: часть корпуса входит в оболочку кабеля, обеспечивая механическую устойчивость. Не допускается полное погружение в стену или герметизацию - IP20 не позволяет использовать во влажных средах.

Безопасность и стандарты

Штекер соответствует требованиям безопасности для внутреннего использования. Конструкция выполнена в соответствии с международными нормами для разъёмов IEC 60320-1. Отсутствие галогенов делает его безопасным при возгорании - не образуются едкие пары. Номинальное импульсное напряжение не указано - не предназначен для защиты от скачков напряжения. Для защиты от перенапряжений требуется внешний УЗИП.

Преимущества

• Высокая надёжность контактов благодаря нулевому проходному сопротивлению
• Простота сборки - не нужна пайка, достаточно винтов и клемм
• Устойчивость к перегреву - материал PA сохраняет форму даже при длительной работе под нагрузкой
• Экологическая безопасность - отсутствие галогенов снижает риск токсичных выбросов
• Чёткая цветовая маркировка - черный корпус легко отличить от других типов разъёмов

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для установки в местах с высокой вибрацией - возможна потеря контакта без дополнительной фиксации
• Не подходит для токов выше 10 А - превышение может вызвать перегрев и повреждение
• Не имеет встроенного предохранителя или УЗО - необходимо использовать в цепях с внешней защитой
• Не совместим с кабелями с жилами более 2,5 мм2 - попытки вставить слишком толстые провода повредят клеммы

Примеры использования

• Подключение компьютера к розетке через сетевой шнур
• Фиксация питания на серверном стойке в дата-центре
• Присоединение кабеля к медицинскому диагностическому оборудованию
• Монтаж в промышленных контроллерах и автоматических линиях
• Замена износившегося штекера на старом оборудовании

Практические советы

• Перед монтажом всегда отключайте питание - даже при малом токе есть риск поражения
• Проверяйте соответствие сечения провода и клемм - 1,5–2,5 мм2 оптимально
• Используйте кабельные зажимы или хомуты рядом с штекером - это предотвращает перегибы и обрывы
• При замене штекера - не забудьте правильно распределить провода по контактам: L-фаза, N-ноль, PE-земля
• Рекомендуется периодически проверять затяжку винтов - особенно после первых нескольких включений
• Артикул etm11-0003 от Rexant - один из самых распространённых в РФ, легко найти аналоги при необходимости замены
