Разъем питания штекер 2.5х5.5x10 мм с проводом 20 см | 14-0324 REXANT MEET

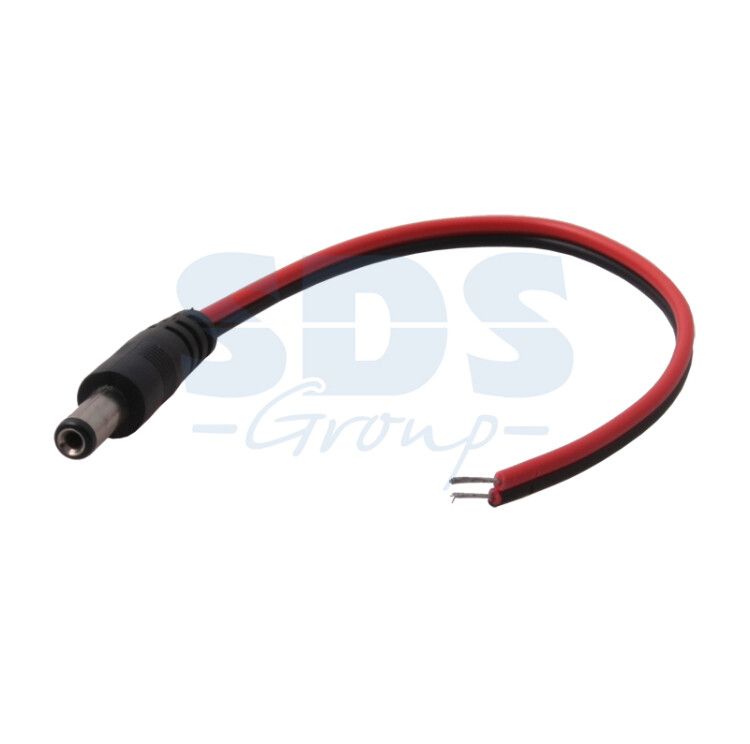

Разъем питания штекер 2.5x5.5x10 мм с проводом 20 см REXANT - это готовое решение для подключения устройств к источнику постоянного тока 12–24 В. Устройство уже оснащено проводом и подготовленными концами, что исключает необходимость пайки при установке. Артикулы etm14-0324 и 14-0324 соответствуют одной модели, подходящей для систем видеонаблюдения, зарядных устройств и аналогичного оборудования.

Назначение и область применения

Разъем питания штекер 2.5x5.5x10 мм с проводом 20 см REXANT предназначен для подключения маломощных устройств к источникам постоянного тока (DC) 12 В или 24 В. Часто применяется в системах видеонаблюдения, сетевых камерах, LED-освещении, маршрутизаторах, зарядных устройствах и другом оборудовании, где требуется надежное и быстрое подключение питания без сложной сборки.

Технические характеристики

• Тип: штекер (папа) - вставляется в розетку (дворник)
• Номинальный ток: 2 А - максимальный безопасный ток при длительной работе
• Номинальное напряжение: 24 В - рассчитан на работу с DC-питанием до 24 В
• Количество полюсов: 1 - однополярное подключение (плюс и минус через два контакта внутри одного разъема)
• Способ подключения: предварительно запаянные провода - не требует дополнительной пайки
• Длина провода: 20 см - оптимальна для компактных монтажей
• Материал контактов: медь с цинком (Cu+Zn) - обеспечивает хорошую проводимость и коррозийную стойкость
• Покрытие контактов: оцинкованное - снижает окисление, продлевает срок службы
• Цвет корпуса: черный - маскирует загрязнения, устойчив к УФ-излучению
• Материал корпуса: прочий пластик - не указан точно, но достаточно жесткий для фиксации
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, без защиты от воды
• Оrientация: прямолинейная - провод выходит прямо от разъема
• Рабочая температура: от -30C до +50C - подходит для помещений и уличных камер в умеренном климате

Совместимость и монтаж

Разъем питания штекер 2.5x5.5x10 мм с проводом 20 см REXANT совместим со всеми стандартными розетками (джеками) с внутренним диаметром 2,5 мм и внешним - 5,5 мм. Подходит для замены вышедших из строя разъемов в оригинальных кабелях. Монтаж прост: зачищенные и облуженные концы проводов можно сразу подсоединить к клеммам блока питания или распределительной коробке. Для фиксации используйте хомутики или кабельные вводы, чтобы избежать нагрузки на пайку. Не рекомендуется использовать в местах с частыми механическими воздействиями - разъем не имеет фиксации и легко выдергивается.

Безопасность и стандарты

Разъем соответствует общепринятой практике для низковольтного оборудования. IP20 не обеспечивает защиту от влаги - не применяйте во влажных помещениях или на улице без дополнительной герметизации. Номинальный ток 2 А не допускает подключения мощных устройств выше 48 Вт (при 24 В). Превышение этих значений вызывает нагрев, деформацию контактов и риск возгорания.

Преимущества

• Готовый к использованию - провод уже припаян, концы облужены, не нужна пайка
• Удобная длина 20 см - достаточна для большинства компактных установок
• Оцинкованная поверхность контактов - увеличивает срок службы при колебаниях температуры
• Стандартные размеры 2.5×5.5×10 мм - совместим с широким спектром блоков питания
• Черный цвет корпуса - устойчив к потемнению и выгоранию

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - IP20 не защищает от жидкости
• Не подходит для токов выше 2 А - возможен перегрев и выход из строя
• Отсутствует фиксация - разъем легко выпадает при случайном дерганье кабеля
• Нет адаптеров или переходников - нельзя изменить тип подключения
• Не рассчитана на частые подключения/отключения - не является промышленным разъёмом с высокой цикличностью

Примеры использования

• Замена вышедшего из строя разъема на камере видеонаблюдения
• Подключение LED-ленты к блоку питания 12 В
• Присоединение Wi-Fi-роутера с внешним адаптером
• Подключение контроллеров автоматики в домашней системе безопасности
• Электропитание небольших насосов или вентиляторов в закрытых корпусах

Практические советы

• Перед подключением проверьте полярность: красный провод - плюс (+), черный - минус (-)
• Если разъем будет находиться в месте с движением кабеля - закрепите его хомутиком на расстоянии 5–10 см от разъема, чтобы снять нагрузку с пайки
• Не используйте этот разъем вместо силового - он не рассчитан на токи более 2 А
• При замене старого разъема - сверьте размеры: 2,5 мм - внутренний диаметр штыря, 5,5 мм - внешний диаметр гнезда
• Артикулы etm14-0324 и 14-0324 - один и тот же продукт; различия в записи не влияют на функциональность
