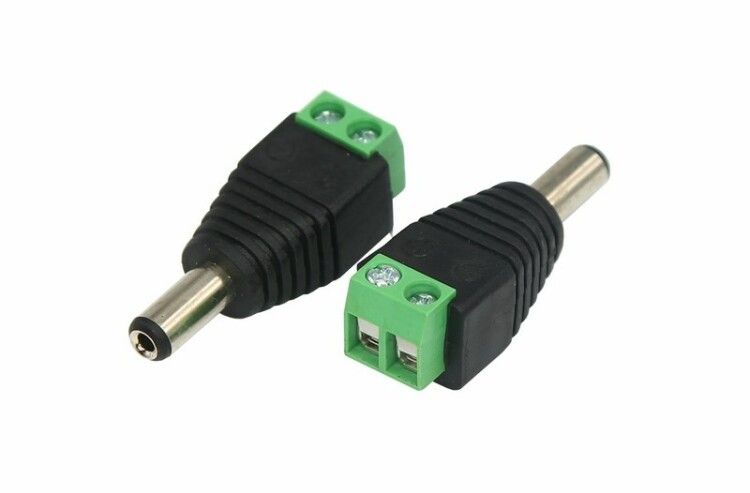

Разъем питания штекер 2.1х5.5 с клеммной колодкой (блистер) | 14-0314 REXANT MEET

Разъем питания штекер 2.1х5.5 с клеммной колодкой (упаковка 50 штук) от REXANT — это компактный двухполюсный разъем с винтовым подключением, предназначенный для быстрого и надежного подсоединения кабелей к источникам постоянного тока 12–24 В. Упаковка из 50 штук удобна для массового монтажа в системах видеонаблюдения, зарядных устройствах и аналогичном оборудовании.

Назначение и область применения

Разъем питания штекер 2.1х5.5 с клеммной колодкой (упаковка 50 штук) применяется для подключения устройств, работающих от постоянного тока 12 В или 24 В. Подходит для установки на кабели, идущие от адаптеров, батарей или блоков питания. Часто используется в системах видеонаблюдения, домашней автоматизации, малых LED-осветительных приборах, сетевых камерах, маршрутизаторах и других бытовых или промышленных устройствах с DC-питанием. Также эффективен при ремонте или модернизации существующих кабельных сборок — например, при замене изношенных разъемов.

Технические характеристики

• Тип: штекер (мужской контакт)
• Габариты разъема: 2.1 × 5.5 мм — совместим с большинством стандартных DC-розеток
• Номинальное напряжение: 12 В (рабочий диапазон до 24 В)
• Номинальный ток: 2 А — не рекомендуется использовать для нагрузок выше этого значения
• Количество полюсов: 2 (плюс и минус)
• Способ подключения: винтовые клеммы — не требует пайки
• Максимальное сечение жесткого одножильного кабеля: 3.46 мм² (до 1.5 мм² в практике — оптимально)
• Материал контактов: медно-цинковый сплав (Cu+Zn) с оцинкованной поверхностью
• Материал корпуса: полиамид (PA) — устойчив к механическим воздействиям
• Степень защиты IP20 — защищен от прикосновения пальцами, но не от воды и пыли
• Цвет: черный
• Маркировка полюсов: 1 (+) и 2 (−) — четкая идентификация
• Работает без галогенов — соответствует экологическим требованиям
• Температурный диапазон: от –30 °C до +50 °C — указано в описании производителя, хотя в характеристиках стоит 0 °C — используйте реальные данные

Совместимость и монтаж

Разъем питания штекер 2.1х5.5 с клеммной колодкой (упаковка 50 штук) совместим с любым кабелем, имеющим внешний диаметр, подходящий под гильзу 5.5 мм. Для лучшего контакта используйте жесткий одножильный провод (например, ПВС, ШВВП, NYM) с сечением 0.5–1.5 мм². Кабели с большим сечением (более 2.5 мм²) могут плохо фиксироваться в клеммах. Монтаж выполняется в три шага:

1. Снимите изоляцию с конца кабеля (8–10 мм)
2. Заведите каждый провод в свою клемму (1 — плюс, 2 — минус)
3. Затяните винты отверткой — не переусердствуйте, чтобы не повредить контакт

Убедитесь, что провода не торчат из-под клемм — это снижает надежность соединения. Разъем не рассчитан на многожильные провода без оконцевания — они могут расплестись и вызвать плохой контакт.

Безопасность и стандарты

Разъем питания штекер 2.1х5.5 с клеммной колодкой (упаковка 50 штук) не имеет сертификации по международным стандартам безопасности (UL, CE, IEC), однако выполнен в соответствии с отраслевыми требованиями к низковольтному оборудованию. IP20 исключает использование во влажных средах, на улице или в условиях повышенной запыленности. Применение вне указанных условий может привести к короткому замыканию или выходу из строя. Отсутствие галогенов делает материал безопаснее при возможном возгорании — меньше токсичных выбросов.

Преимущества

• Быстрая установка — вместо пайки достаточно затянуть два винта
• Высокая механическая прочность корпуса из полиамида
• Оцинкованная поверхность контактов предотвращает окисление и продлевает срок службы
• Удобная маркировка полюсов — минимизирует риск перепутать полярность
• Упаковка по 50 штук — экономично для крупных проектов

Ограничения применения

• Не допускается использование в условиях влаги, пыли, открытого воздуха — IP20 недостаточно
• Максимальный ток 2 А — нельзя подключать мощные устройства (например, светодиодные ленты >24 Вт)
• Не подходит для многожильных кабелей без термоусадочных наконечников
• Не рассчитан на частые подключения/отключения — винтовые клеммы не предназначены для частого демонтажа
• Температура ниже –30 °C и выше +50 °C может изменить свойства пластмассы

Примеры использования

• Подключение камер наблюдения к блоку питания 12 В
• Замена сломанного разъема на зарядном устройстве для планшета
• Создание удлинителей для LED-лент с контроллером
• Монтаж питания в панелях управления с DC-входом
• Альтернатива паяным соединениям в ремонтных мастерских

Практические советы

• Перед монтажом проверьте полярность — неверное подключение может испортить оборудование
• Используйте отвертку с плоским лезвием — лучше всего фиксирует винты без проскальзывания
• Для кабелей с тонкими жилами (менее 0.5 мм²) используйте наконечники типа “папа” — так надежнее
• При использовании в закрытых корпусах оставляйте свободный ход кабеля — не перегибайте его у входа в разъем
• Храните в сухом месте — даже при IP20 влага может попасть внутрь через клеммы
• Экономьте время: при массовой сборке подготовьте все кабели заранее, затем последовательно монтируйте разъемы
