Разъем питания штекер 2.1х5.5 с быстрозажимной колодкой (блистер) | 14-0314-2 REXANT MEET

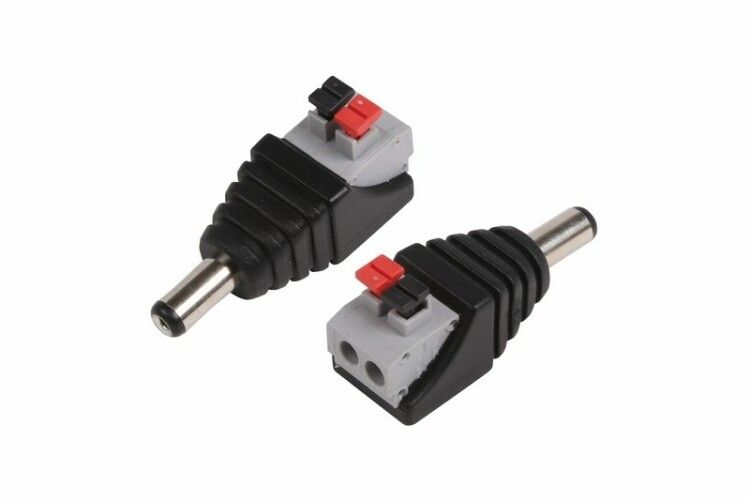

Разъем питания штекер 2.1х5.5 с быстрозажимной колодкой (блистер) от REXANT - это компактный однополюсный разъем для быстрого подключения кабеля к источникам постоянного тока 12–24 В. Артикулы etm14-0314-2 и 14-0314-2 подходят для систем видеонаблюдения, зарядных устройств и другого маломощного оборудования, где важны скорость монтажа и надежность соединения.

Назначение и область применения

Разъем питания штекер 2.1х5.5 с быстрозажимной колодкой (блистер) применяется для подключения кабелей к источникам постоянного тока (DC) напряжением до 24 В и током до 2 А. Подходит для установки на завершающем участке кабеля - между источником питания и оборудованием. Часто используется в системах видеонаблюдения, сетевых камерах, LED-освещении, зарядных устройствах, контроллерах и других бытовых или промышленных приборах с DC-питанием. Удобен для замены поврежденных разъемов на шнурах питания.

Технические характеристики

• Тип: штекер (мужской разъем)
• Габариты: внутренний диаметр 2,1 мм, внешний диаметр 5,5 мм - совместим с большинством стандартных DC-штекеров
• Номинальный ток: 2 А
• Номинальное напряжение: 24 В
• Способ подключения: обжим через быстрозажимную колодку - без пайки
• Материал контактов: медь с цинковым покрытием (Cu+Zn)
• Степень защиты IP20: защищён от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Ориентация: прямолинейная - кабель входит параллельно оси разъема
• Цвет корпуса: черный
• Рабочий температурный диапазон: от –30 C до +50 C
• Не содержит галогенов - соответствует экологическим требованиям
• Проходное сопротивление: менее 1 мОм - минимальные потери энергии

Совместимость и монтаж

Разъем питания штекер 2.1х5.5 с быстрозажимной колодкой (блистер) устанавливается на кабели с жилами диаметром до 1,5 мм2. Совместим с такими типами кабелей: ШВВП, ПВС, многожильный гибкий провод, витая пара (при условии достаточной механической прочности). Для монтажа не требуется паяльник - достаточно зачистить конец кабеля на 5–8 мм, вставить жилу в колодку и закрыть зажим. Колодка фиксирует провод пружинным механизмом. Убедитесь, что кабель не слишком толстый - иначе не войдет в корпус. Разъем не рассчитан на ввинчивание в панель - он вставляется в кабель и крепится только на нем.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для низковольтных цепей. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предохраняет от влаги - не используйте во влажных помещениях или на улице. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Применяйте в соответствии с нормами ПУЭ для цепей постоянного тока до 24 В.

Преимущества

• Быстрый монтаж - не нужна пайка, экономит время при сборке и ремонте
• Надежное соединение - пружинный зажим обеспечивает устойчивый контакт даже при вибрациях
• Высокая ремонтопригодность - легко заменить при выходе из строя
• Ударопрочный пластиковый корпус - выдерживает механические воздействия в бытовых условиях
• Совместим с широким спектром стандартных DC-штекеров 2.1×5.5 мм

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытого воздуха - IP20 недостаточно для уличного использования
• Не рекомендуется для токов выше 2 А - возможен перегрев и оплавление контактов
• Не подходит для кабелей с жилами более 1,5 мм2 - не поместятся в зажим
• Не является встраиваемым разъемом для панелей - только для кабельного окончания
• Не совместим с переменным током - работает только с постоянным током (DC)

Примеры использования

• Подключение камеры видеонаблюдения к блоку питания 12 В
• Замена сломанного штекера на зарядном устройстве для планшета
• Присоединение LED-ленты к драйверу с выходом 24 В
• Подключение контроллера освещения к батарейному блоку
• Создание удлинителей с DC-выходом для тестового оборудования

Практические советы

• Перед монтажом обязательно зачищайте концы кабеля - оголенная жила должна быть ровной, без торчащих прядей
• Проверьте соответствие диаметра штекера вашего источника питания - 2.1×5.5 мм - это стандарт, но есть и другие варианты (например, 2.5×5.5 или 3.5×1.35)
• Не затягивайте кабель слишком сильно - это может повредить изоляцию внутри разъема
• Для длительной эксплуатации в местах с движением кабеля (например, на мобильных устройствах) дополнительно фиксируйте кабель хомутиком за пределами разъема
• Если планируете использовать несколько таких разъемов - проверьте полярность: центральный контакт обычно “плюс”, внешняя оболочка - “минус”
