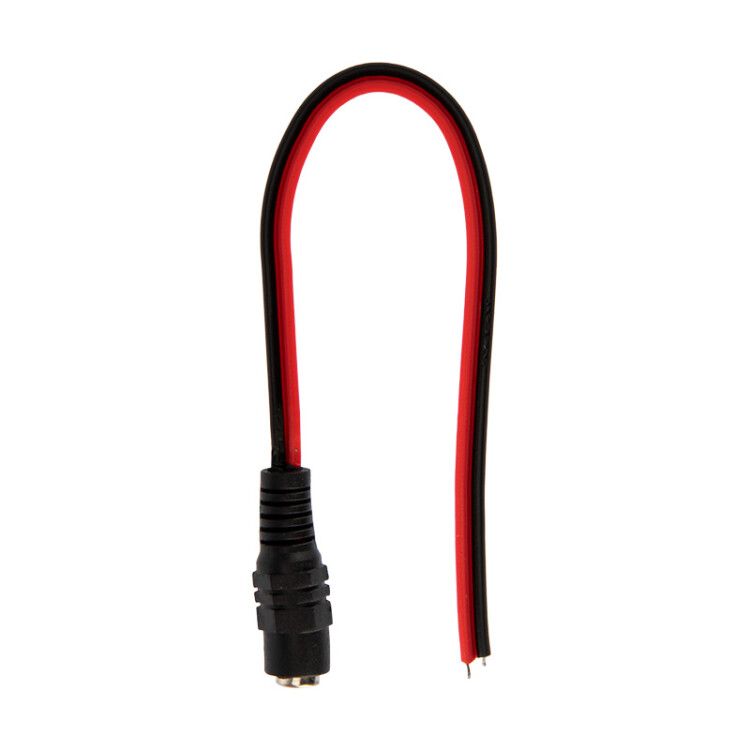

Разъем питания гнездо 2.5х5.5 мм с проводом 20 см | 14-0332 REXANT MEET

Разъем питания гнездо 2.5х5.5 мм с проводом 20 см REXANT - это готовое решение для подключения устройств с питанием 12–24 В DC. Устройство уже оснащено проводом и подготовленными концами, что исключает необходимость пайки при установке. Артикулы etm14-0332 и 14-0332 соответствуют одной модели, подходящей для систем видеонаблюдения, зарядных устройств и аналогичного оборудования.

Назначение и область применения

Разъем питания гнездо 2.5х5.5 мм с проводом 20 см REXANT предназначен для подключения постоянного тока (DC) к оборудованию, работающему на напряжении 12 В или 24 В. Часто применяется в системах видеонаблюдения, сетевых адаптерах, маломощных устройствах автоматизации, световой сигнализации и зарядных станциях. Подходит для замены изношенных разъемов в существующих кабелях питания.

Технические характеристики

• Тип разъема: гнездо (female jack) с внутренним диаметром 2,5 мм и внешним - 5,5 мм
• Длина провода: 20 см
• Сечение кабеля: 0,25 мм2
• Диаметр кабеля: 2,1 мм
• Номинальное напряжение: 12 В (работает также при 24 В DC)
• Номинальный ток: не указан - рекомендуется не превышать 2 А
• Маркировка полюсов: 1 (минус / GND), 2 (плюс / +V)
• Цвет корпуса: черный
• Покрытие контактов: никелевое
• Рабочий температурный диапазон: от –30 C до +50 C
• Габариты гнезда: 2,5×5,5×10 мм

Совместимость и монтаж

Разъем совместим со всеми стандартными штекерами 2,5×5,5 мм, используемыми в блоках питания для камер, маршрутизаторов, LED-лент и другого оборудования. Монтаж не требует пайки: окончания проводов зачищены и облужены - достаточно подсоединить их к клеммам, кабельным колодкам или через крепления типа “папа-мама”.

Провод длиной 20 см обеспечивает достаточный запас для подключения к ближайшим точкам питания. Для надежного соединения используйте клеммы с зажимом на 0,2–0,5 мм2. Не допускайте перегрузки по току - максимальный безопасный ток составляет около 2 А.

Безопасность и стандарты

Изделие не сертифицировано по международным стандартам безопасности (IEC, UL). Применяется в низковольтных бытовых и промышленных системах, где требования к классу защиты не регламентированы жестко. Не предназначено для использования во взрывоопасных средах, на открытом воздухе без защиты от влаги или в местах с высокой механической нагрузкой.

Преимущества

• Готовый к использованию комплект - не требуется пайка или обжим
• Никелевое покрытие контактов снижает окисление и увеличивает срок службы
• Удобная длина провода (20 см) упрощает расстановку оборудования
• Поддерживает работу при широком диапазоне температур - подходит для холодных помещений и неотапливаемых зон
• Совместим с большинством стандартных 12/24 В блоков питания

Ограничения применения

• Не рассчитан на ток выше 2 А - при превышении возможен нагрев и выход из строя
• Отсутствует защита IP - нельзя использовать в сырых или пыльных условиях без дополнительной герметизации
• Не подходит для переменного тока (AC) - работает только с постоянным током (DC)
• Не предназначен для частого подключения/отключения - многократные циклы могут ослабить контактную группу
• Нет фиксации на корпусе - необходимо дополнительно закреплять, чтобы избежать выдергивания

Примеры использования

• Замена сломанного разъема на камере видеонаблюдения
• Подключение 12 В светодиодной ленты к блоку питания
• Присоединение зарядного устройства для портативного GPS-трекера
• Настройка питания контроллера для системы автоматического полива
• Альтернатива оригинальному кабелю в старом UPS или модульном оборудовании

Практические советы

• Перед подключением проверьте полярность: красный провод - плюс (+), черный - минус (−)
• Если разъем будет установлен в месте с вибрацией - зафиксируйте его хомутом или клеем
• Для работы на открытом воздухе поместите разъем в термоусадочную трубку или пластиковую крышку
• Не используйте с мощными источниками (>24 В или >2 А) - даже если они работают на 12 В, повышенный ток вызовет перегрев
• При замене старого разъема - сравните размеры входного штекера: 2,5×5,5 мм - самый распространенный, но есть и другие варианты (например, 3,5×1,35 мм)
